起源の場所:
中国
ブランド名:
HONPINE
モデル番号:
PH150DS

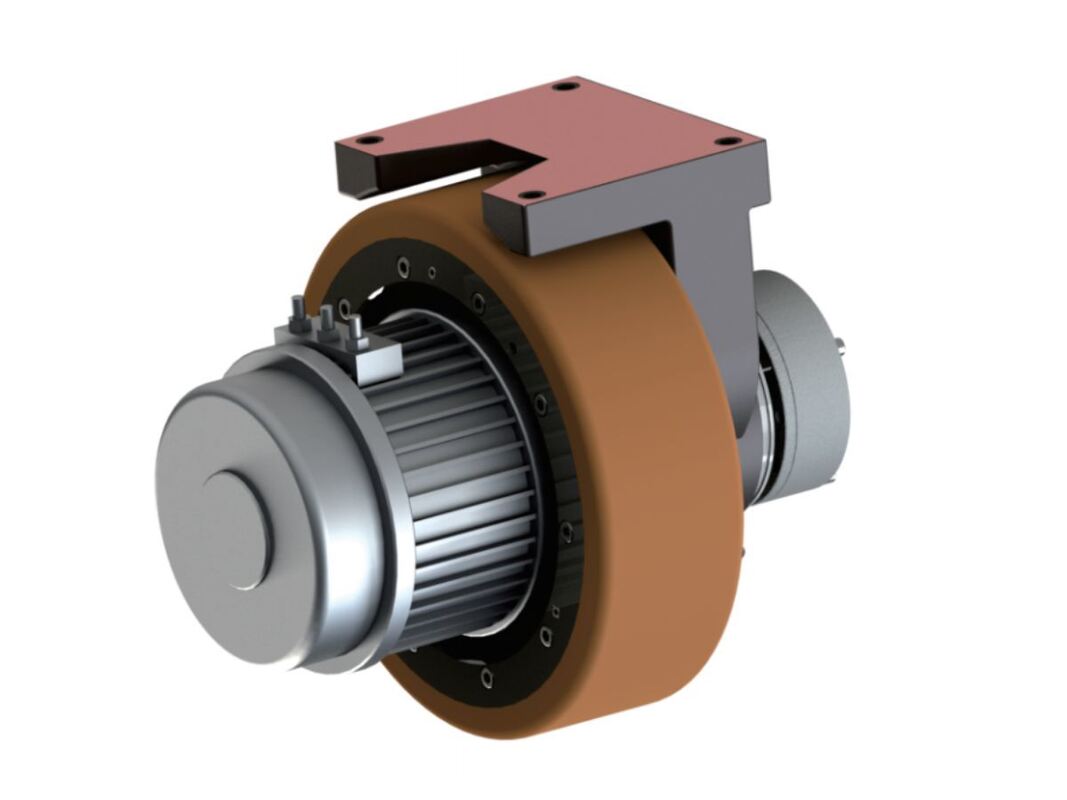

水平駆動ホイールは、トラクションモーターがホイール自体に水平に配置された統合されたメカトロニクスシステムです。このシステムは、トラクションモーターと、速度フィードバックユニット、減速トランスミッション、ブレーキシステム、支持構造、ゴム引きホイールなどのコンポーネントを組み合わせたものです。主な利点としては、コンパクトな設置高さ、卓越した精度、軽量構造、高い耐荷重能力、高トルク出力、高速動作、信頼性の高い性能、長寿命、簡単な設置、メンテナンスの容易さなどが挙げられます。
モジュール構造
水平駆動ホイールは、駆動モーター、エンコーダー、減速ギアボックス、ブレーキ、ホイールアセンブリ、および支持フレームワークを合理化されたモジュールユニットに統合しています。この構成により、外部カップリング、ベルト、チェーンなどの中間伝達要素の必要性を最小限に抑え、全体的な信頼性と効率を向上させています。
安全で信頼できる
完全にシールドされた360°設計により、システムは強力な干渉耐性を備え、データ損失の心配なく安定した信号伝送を保証します。さらに、この製品は、CEおよびIEC認証を含むEU安全要件を満たしています。
簡単なメンテナンス
プラグアンドプレイ設計により、配線をやり直すことなく、コンポーネントを簡単に交換できます。駆動ホイールは、あらゆる回転速度で正確な制御を提供し、一貫した正確な機能を保証します。
| ステアリングホイールモデル | PH150DS-A1 | PH150DS-A2 | PH190DS-A2 | PH205DS-A1 | PH210DS-A1 | PH250DS-A1 | PH270DS-A1 | PH270DS-A2 | ||
| トラベルユニット（水平駆動ホイール– PHDシリーズ） | ||||||||||
| ステアリングホイールモデル | PH150D-A1 | PH150D-A2 | PH190D-A2 | PH205D-A1 | PH210D-A1 | PH250D-A1 | PH270D-A1 | PH270D-A2 | ||
| ホイール直径 150mm 150mm 190mm 205mm 210mm 250mm 270mm 270mm | ||||||||||
| トラベルギア比 | 10-17.5 | 16-24-34 | 20 | 16-32 | 24.7 | 17-32 | 17-32 | 16-40 | ||
| 垂直耐荷重 | 300-400kg | 600kg | 900KG | 1150kg | 1000kg | 1175kg | 1500kg | 2500kg | ||
| 出力範囲 | 0.2-0.5KW | 0.4-0.75KW | 0.75-1.0KW | 1.0-2.0KW | 0.5-1.2KW | 1.0-2.5KW | 1.0-2.5KW | 1.0-3.0KW | ||
| 駆動ホイール速度 0-7km/h 0-5km/h | 0-5km/h 0-5km/h | 0-5km/h 0-10km/h 0-10km/h | 0-10km/h | |||||||
| 駆動ホイールトルク | MAX:48N.m | MAX:280N.m | MAX:210N.m | MAX:440N.m | MAX:235N.m | MAX:450N.m | MAX:450N.m | MAX:800N.m | ||
| ステアリングユニット | ||||||||||
| 出力範囲 | 0.05KW | 0.1-0.2KW | 0.1-0.2KW | 0.4KW | 0.1-0.2KW | 0.2-0.4KW | 0.4KW | 0.75KW | ||
|
角度センサー |
インクリメンタルエンコーダー＆アブソリュートエンコーダー | |||||||||
| ステアリングリミット | 電子リミット＆メカニカルリミット | |||||||||
| 上記の仕様は参考用です。詳細な選択とアプリケーションガイダンスについては、当社のアプリケーションエンジニアにお問い合わせください。カスタマイズもサポートされています。 | ||||||||||
