起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
XSA14シリーズ
紹介
XSAシリーズの精密回転台ベアリング,クロスロール回転台ベアリング,四点接触球回転ベアリングは,外輪付きで,シールで設置され,オイルカップを装備できます.クリアランストルクの小さな範囲に調整され,高度な精度です労働条件の様々な種類に
ターンテーブルベアリングは,大きな半径負荷,軸負荷,転倒モメントおよび他の包括的な負荷を同時に負うことができる.それはサポートを含む複数の機能を統合します.ローテーションコンパクトな構造,シンプルなインストールと便利な保守により,重量および低速アプリケーション,例えばリフティング機械,掘削機,ターンテーブルこれは,様々な環境で広く使用されている非常に汎用的なベアリングです.

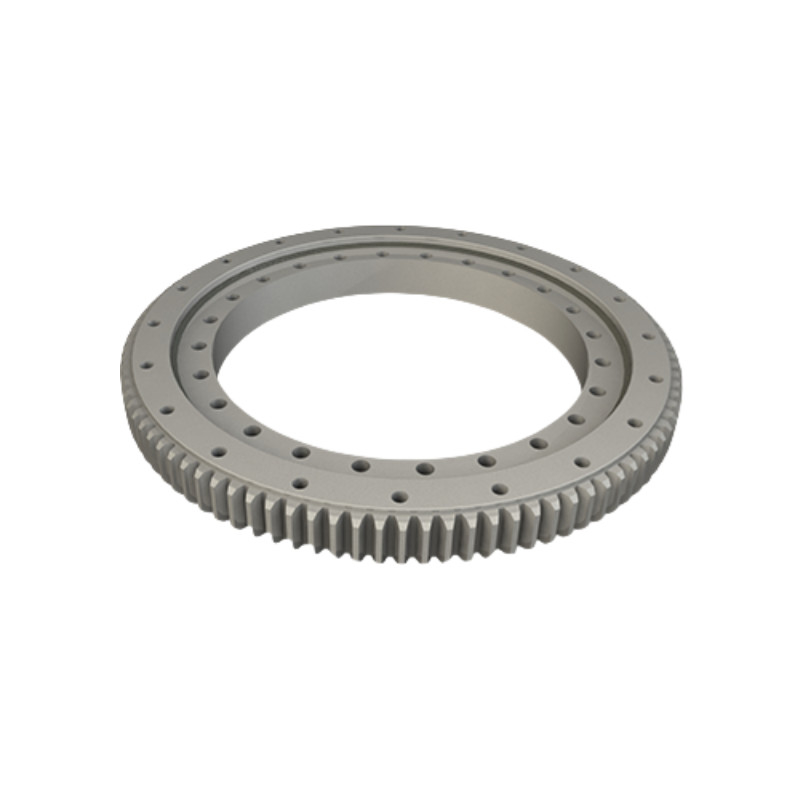

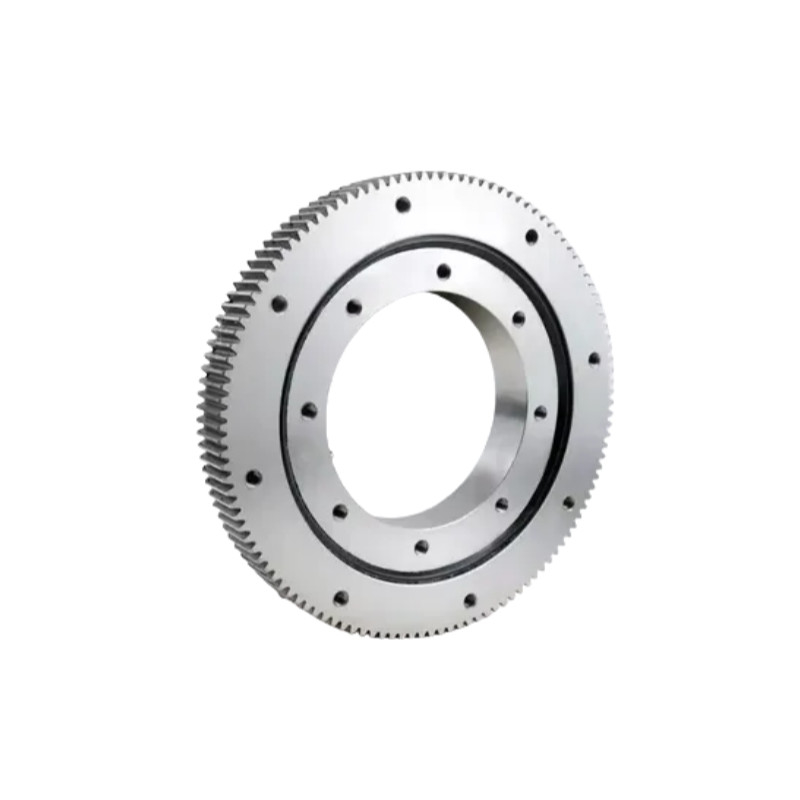

XSAシリーズは,外部のギア歯を持つ交差型ロールスローリングベアリングで構成されています.
ターンテーブルのベアリングの特徴
1.高負荷容量:交差型ローラー構成により,これらのベアリングはかなりの負荷を処理することができ,要求の高いアプリケーションに最適です.
2.単純化されたドライブシステム:外部ギアリングは外部のピニオンギア,モーター,または他の駆動システムへの接続を容易にし,追加の部品の必要性を軽減します.
3.システム重量とサイズを減らす:異なるギアが必要ないので よりコンパクトなシステム設計が可能になります
4.精度と安定性交差型ロールの配置は,遊びを最小限に抑え,高い負荷下で安定して振動のない回転を保証します.
ターンテーブル の 軸承 を 選べる 方法
1.負荷要求:軸軸,半径,モメントの負荷を処理する軸軸の能力を評価します.
2.ギアピッチとモジュール:駆動ピニオンとの互換性を確保し,関わりを最適化し,磨きを最小限に抑える.
3.精度要求:アプリケーションの精度ニーズに基づいて適切な精度を持つモデルを選択します.
4.環境と密封外や厳しい環境では 汚染から守るため 適切なシール付きのモデルを探してください
仕様
| モデル | 主要な次元 | 回転精度 | 装置の次元 | 基本名乗負荷 | 免許 | ||||||||||||||
| D | d | H | やる | M について | Z | P5 | 外輪 | 中輪 | 軸型 | 半径 | |||||||||
| ケア | キア | 海 | シア | ピッチセンター距離 | マウントホール | ピッチセンター距離 | マウントホール | ダイナミック | 静的 | ダイナミック | 静的 | ||||||||
| XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20深さの20M12 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 00.01~0 だった03 |
| XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28M12 深さ20 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 00.01~0 だった03 |
| XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32M12 20深さ | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 00.01~0 だった04 |
| XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 深さ20 | 698 | 40 φ 14 | 315 | 930 | 200 | 445 | 00.01~0 だった04 |
| XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 深さ20 | 798 | 40 φ 14 | 340 | 1050 | 215 | 510 | 00.01~0 だった04 |
| XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40M12 20深さ | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 00.01~0 だった05 |
| XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 深さ20 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 00.01~0 だった05 |
図面
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
