起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
SHF SHGシリーズ
 |

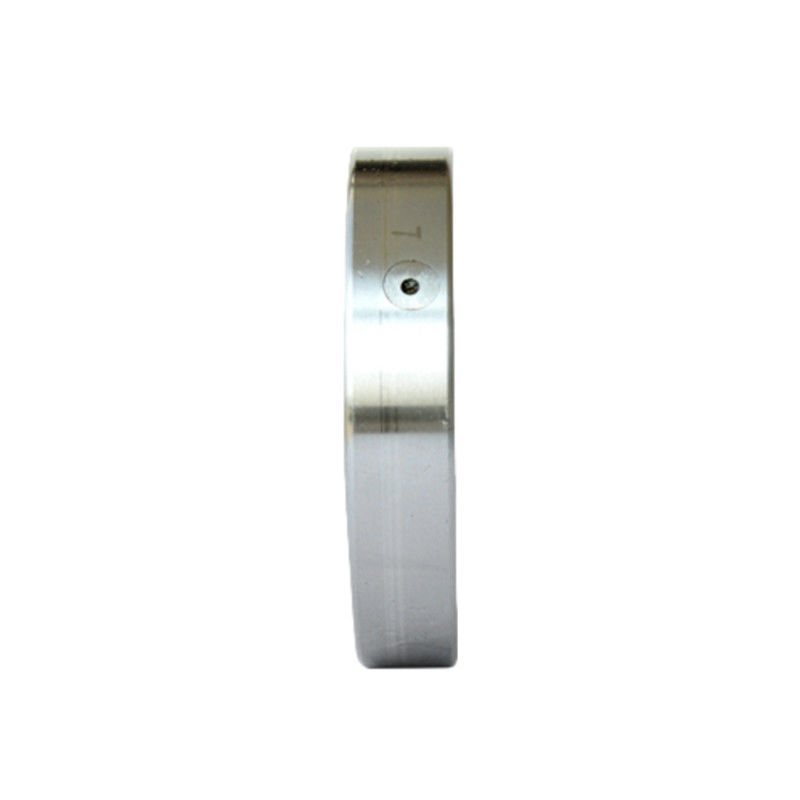

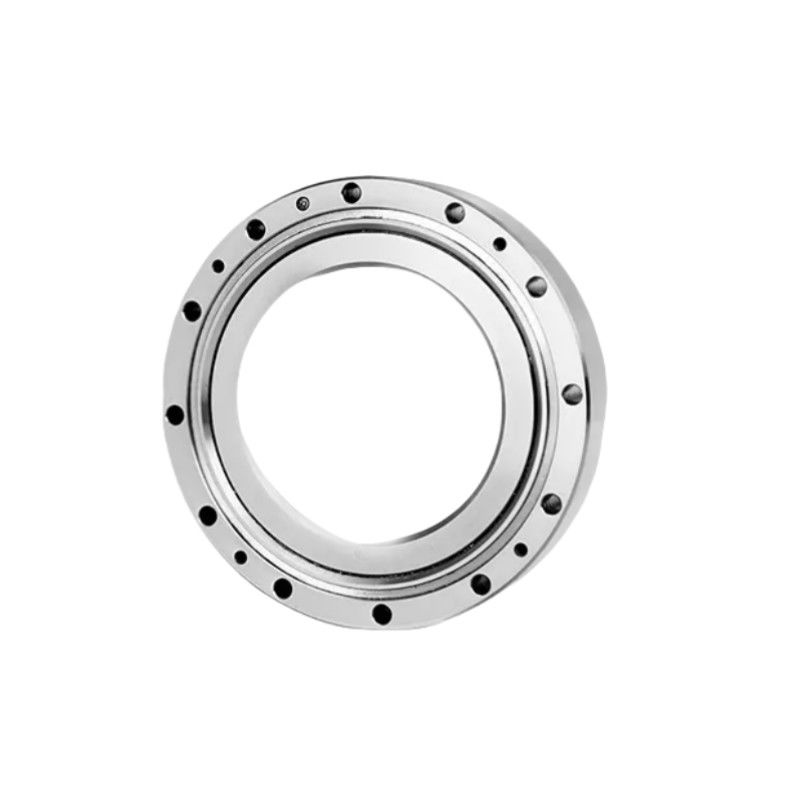

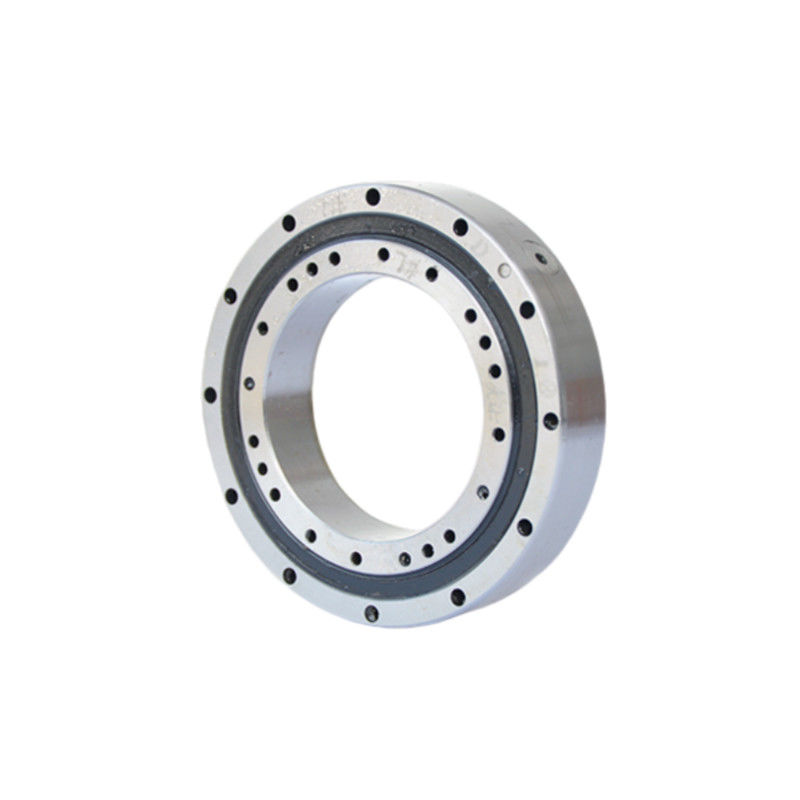

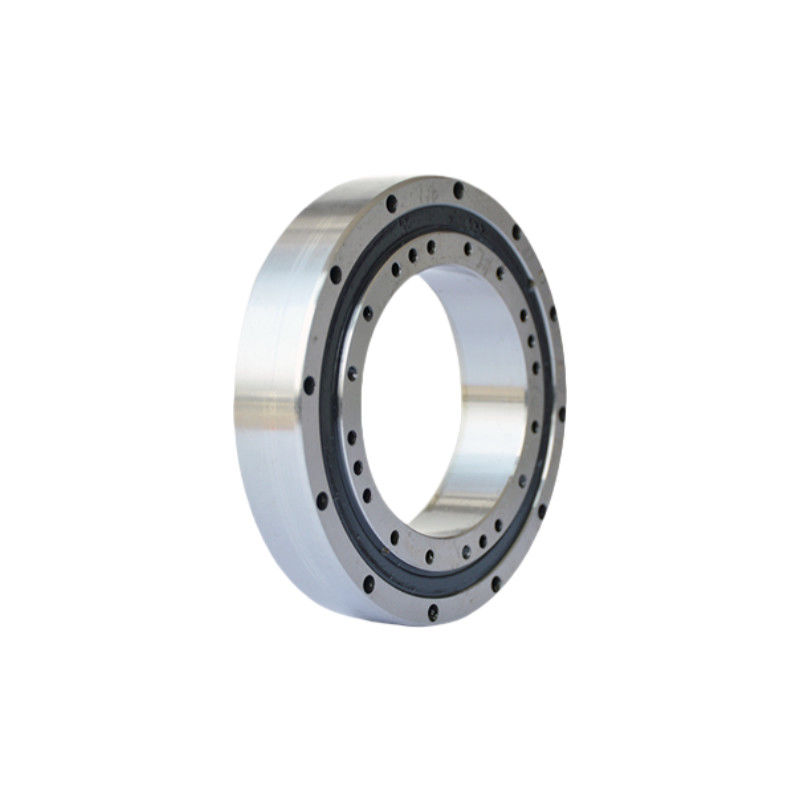

SHF (SHG) ハーモニック・リデクタラーベアリングの外環と内環は,安定した回転精度とトルクを可能にする統合構造を有する.SHF (SHG) シリーズハーモニック減速器の理想的な選択になります..
ハーモニック減速軸承は,高精度,高減速比,コンパクトな設計で知られる特殊ギアメカニズムであるハーモニック駆動システムの不可欠な構成要素である.このシステムはロボット工学で一般的に使用されています航空宇宙,医療機器,その他のハイテク産業では 精密な動き制御と位置付けが不可欠ですシステム の 性能 を 維持 する ため に ハーモニック 減速器 の 内側 の 軸承 は 極めて 重要 です特殊なストレンドウェーブギアリング構造とハーモニックドライブが提供する高度な精度で逆反応のない動きの両方をサポートしているため. |
紹介
ハーモニック・ドライブのベアリングは,ドライブの独特の動きと構造を容易にするために,特定の要件を満たす必要があります.これらのベアリングは,通常,波発生器に統合されています.線形線形線形線形線形がフレックスラインの変形とシステム全体の高い出力トルクによる軸性および傾斜負荷.
キータイプと構成:
1.交差型ローラー:この設計は高硬さを提供し,軸型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型,半径型.そしてコンパクトな空間内のモメント負荷ロボット関節などの精度と安定性が必要なアプリケーションに最適です
2.薄切断ベアリング:ハーモニック減速機は,しばしば細切断ベアリングを使用し,高度な精度と負荷サポートを提供し,ドライブ全体のサイズをコンパクトに保ちます.航空宇宙や医療機器などの応用に役立ちます空間と重量の制約が厳しい場所です
3.高精度球軸:少なく見られるが,いくつかのハーモニック減速機は,特に小型または軽量な用途で高精度ボールベアリングを使用する.これらのベアリングは,まだ,低摩擦で優れた回転精度を提供することができます.
回転テーブルベアリングの特徴
1.高負荷能力:ハーモニック・リデュッサーベアリングは複数の負荷タイプを同時に処理し,コンパクトシステムでは高いトルク伝送を可能にします.
2.最小の反発:独特のハーモニックドライブメカニズムと高精度のベアリングにより,逆反応は実質的に排除され,正確な位置付けを必要とするアプリケーションでは極めて重要です.
3.コンパクトで軽量ハーモニック・リドクター・ベアリングは,コンパクトで軽量なパッケージで高いリドクション比率をサポートするように設計されています.これは,高いトルクを提供しながら機械の足跡を減らすのに役立ちます.
4.高度な硬さと精度ハーモニックドライブで使用されるベアリングは高硬さで,重荷下でも正確でスムーズな回転を可能にします.これは全体的な駆動システムの信頼性と耐久性を向上させます.
5.摩擦と熱発生を減らす適切に設計されたベアリングは摩擦を最小限に抑え,高速なアプリケーションでは磨きを軽減し,過度の熱蓄積を防ぐために重要です.
仕様
| モデル | サイズ | ||||||||
| d | d3 | D | H | C について | B について | B1 | d1 | d2 | |
| 単位:mm | |||||||||
| SHG (SHF) - 14 | 38 | 36 | 70 | 15.1 | 14.1 | 14.6 | 5 | 57 | 53 |
| SHG (SHF) 17 | 47 | 44.1 | 80 | 17 | 16 | 16.4 | 6.5 | 68.1 | 64.1 |
| SHG (SHF) 20 | 54 | - | 90 | 18.5 | 17.5 | 17.5 | - | 78 | 84 |
| SHG (SHF) 25 | 68 | 66 | 110 | 20.7 | 18.7 | 19.7 | 7.5 | 94.8 | 102 |
| SHG (SHF) -32 | 88 | 84 | 142 | 24.4 | 23.4 | 23.4 | 8 | 123 | 132 |
| SHG (SHF) 40 | 108 | 106 | 170 | 30 | 29 | 28.5 | 9.5 | 148 | 158 |
| SHG (SHF) 50 | 135 | 129 | 214 | 36 | 34 | 34.5 | 11 | 188 | 200 |
| モデル | 外輪の固定穴 | 内輪の固定穴 | 基本負荷評価 | 体重 | |||||
| 中心直径m | 設置穴の大きさ1 | 固定穴の大きさ2 (シール裏側) | 中心直径m | 設置穴のサイズ (前面にシール) | 設置穴のサイズ (前面にシール) | C.C. | コール | KG | |
| KN 関連品 | KN 関連品 | ||||||||
| SHG (SHF) - 14 | 64 | 8-φ35 | 2-M3 ((糸の深さ6) | 44 | 12-M3 ((糸の深さ6) | 6.1 | 14 | 0.11 | |
| SHG (SHF) 17 | 74 | 12π35 | 4-M3 ((糸の深さ6) | 54 | 20-M3 ((糸の深さ6) | 9.4 | 16.1 | 0.36 | |
| SHG (SHF) 20 | 84 | 12π35 | 4-M3 ((糸の深さ6) | 62 | 16-M3 ((糸の深さ6) | 4-M3 ((糸の深さ6) | 20.2 | 31.1 | 0.44 |
| SHG (SHF) 25 | 102 | 12π45 | 4-M3 ((糸の深さ6) | 77 | 16-M4 ((糸の深さ8) | 4-M3 ((糸の深さ6) | 28.5 | 45.2 | 0.7 |
| SHG (SHF) -32 | 132 | 12π55 | 4-M4 ((糸の深さ8) | 100 | 16-M5 ((糸の深さ8) | 4-M4 ((糸の深さ8) | 47.3 | 77.3 | 1.57 |
| SHG (SHF) 40 | 158 | 12-φ6 ほら5 | 6-M4 ((糸の深さ8) | 122 | 16-M6 ((糸の深さ10) | 4-M5 ((糸の深さ10) | 35.5 | 71.2 | 2.4 |
| SHG (SHF) 50 | 200 | 12-φ9 | 6-M5 ((糸の深さ10) | 154 | 16-M8 ((糸の深さ112) | 8-M5 ((糸の深さ10) | 80.4 | 151.9 | 4.5 |
ドラウイング
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
