起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
CSF CSGシリーズ
 |

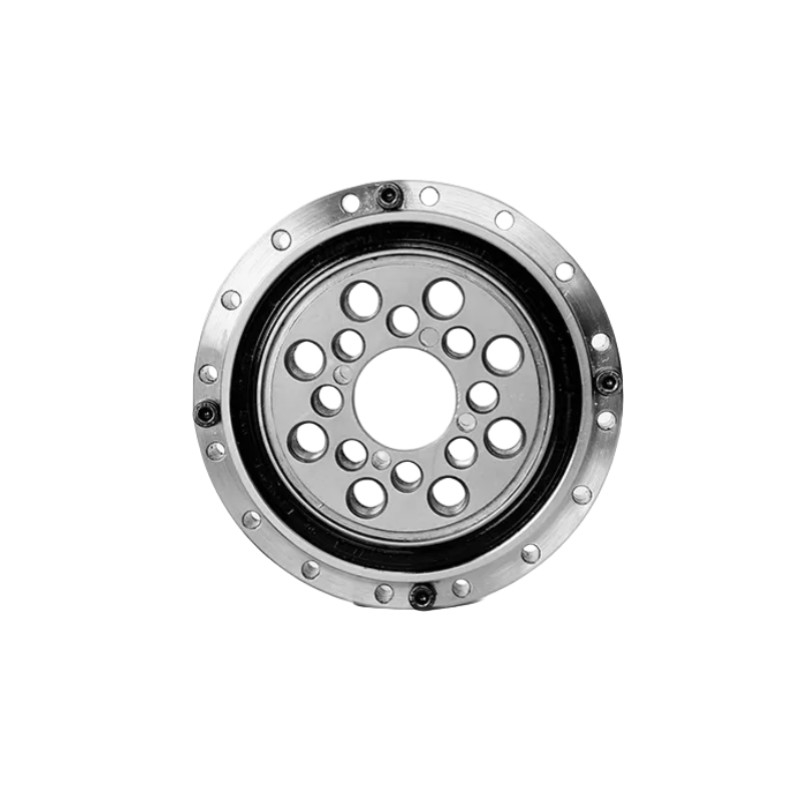

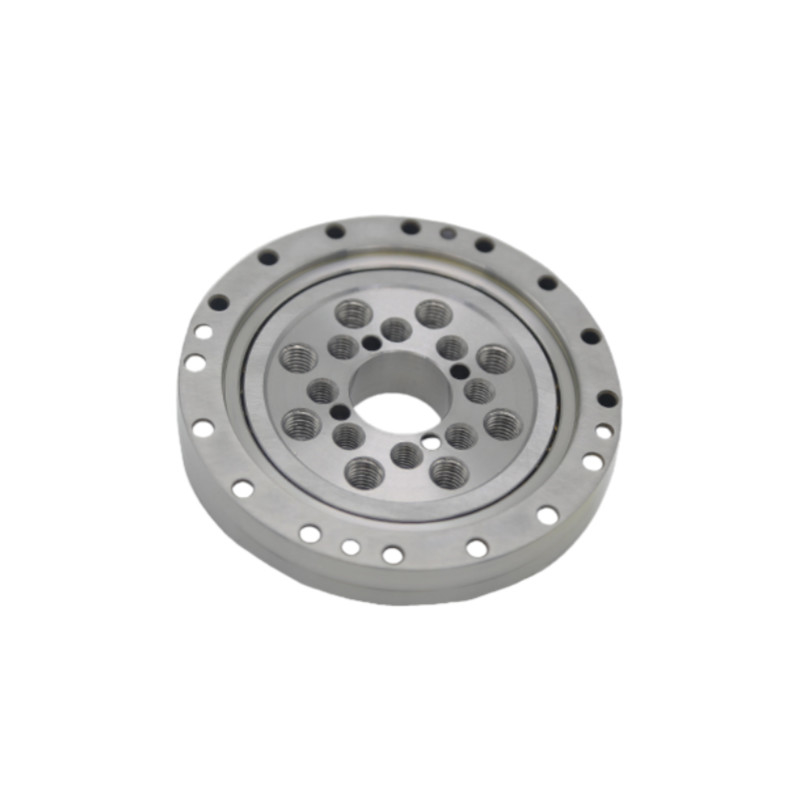

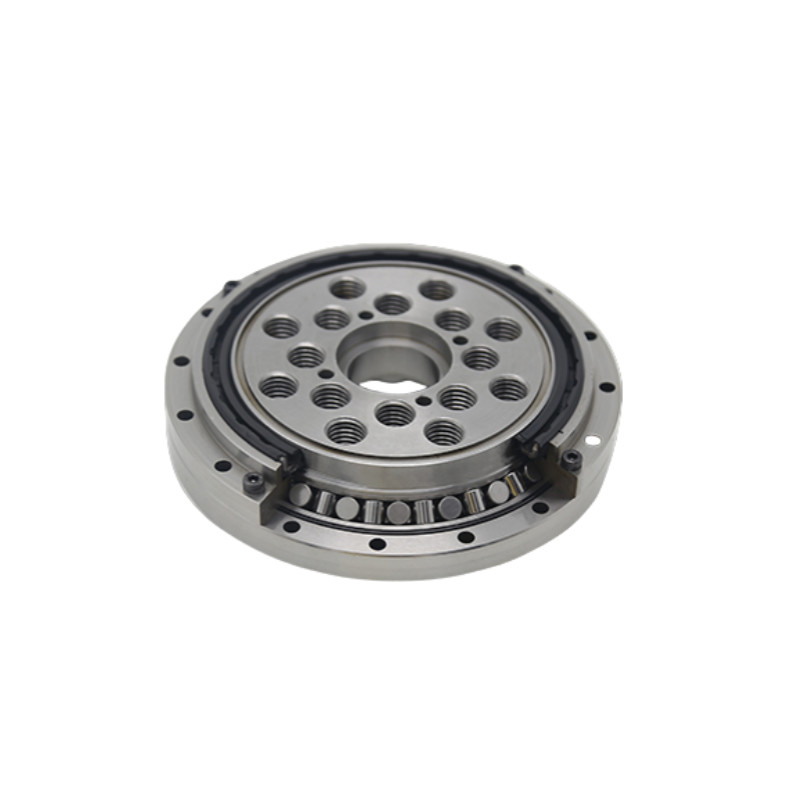

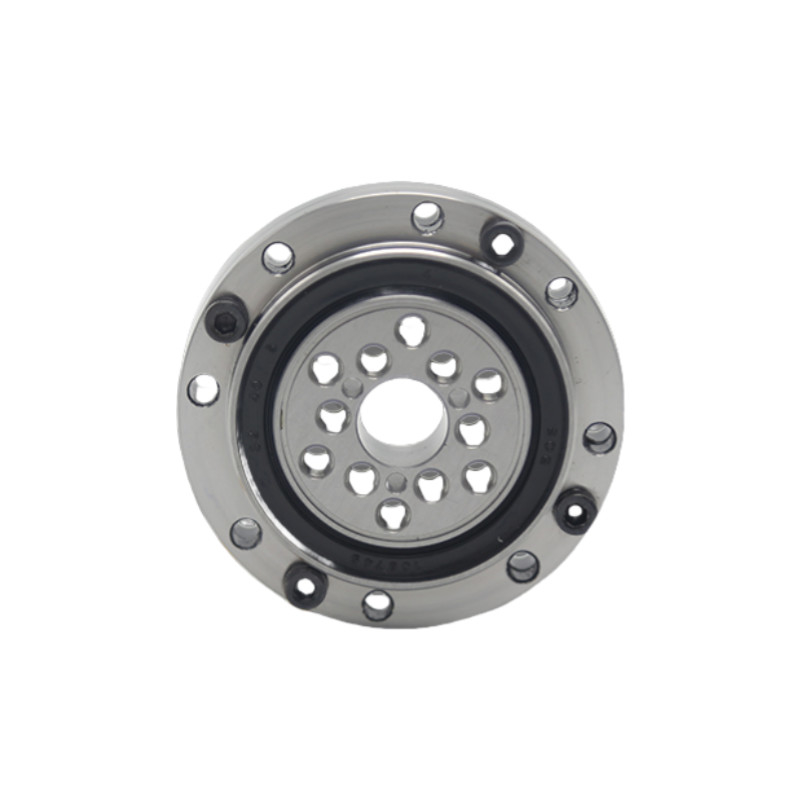

CSF (CSG) ハーモニック・リデクタルのベアリング構造は,外輪を分割し,内輪を統合したもので,外輪は2つの半分に分かれています.内輪は固定位置穴を持つ統合構造である, CSF (CSG) シリーズハーモニック・リデクタータに適している. |
紹介
ハーモニック・リデュッサーは,ハーモニック・ジェネレーター,フレックス・スライン,リジッド・スライン,そしてリジッド・ベアリング (交差 14) とフレキシブル・ベアリング (H-セクション・ディープ・グローブ・ボール・ベアリング) から構成される.フレキシブルベアリングの内部穴は,カムの外側のリングと並べていますFlexsplineの開口部分の外輪は,硬いスプラインの歯と関わっています.固いスラインの歯の数が,フレックススラインの歯の数よりも大きい柔軟スラインと硬スラインは,長軸で互いに結合し,短軸で分離されます.柔軟スラインの底は出力端に固定されています.硬いベアリングが減速器の出力端末に設置され,外側に接続されている間.
ハーモニック減速器は,高精度,硬さ,負荷能力が不可欠なロボット工学,機械工具,航空宇宙などの製造業に一般的に使用されています. したがって,ハーモニック・リドクサー部品の加工精度には高い基準が必要である.硬いベアリングの場合,最も重要な要因は,ベアリングの硬さ,信頼性,および回転精度です.硬いベアリングは,通常,工場を出る前に,十分な硬さを持っていることを保証するために,プレロードプロセスに服します柔軟なベアリングでは,最大半径変形が特に重要です.
回転テーブルベアリングの特徴
1.高負荷能力:ハーモニック・リデュッサーベアリングは複数の負荷タイプを同時に処理し,コンパクトシステムでは高いトルク伝送を可能にします.
2.最小の反発:独特のハーモニックドライブメカニズムと高精度のベアリングにより,逆反応は実質的に排除され,正確な位置付けを必要とするアプリケーションでは極めて重要です.
3.コンパクトで軽量ハーモニック・リドクター・ベアリングは,コンパクトで軽量なパッケージで高いリドクション比率をサポートするように設計されています.これは,高いトルクを提供しながら機械の足跡を減らすのに役立ちます.
4.高度な硬さと精度ハーモニックドライブで使用されるベアリングは高硬さで,重荷下でも正確でスムーズな回転を可能にします.これは全体的な駆動システムの信頼性と耐久性を向上させます.
5.摩擦と熱発生を減らす適切に設計されたベアリングは摩擦を最小限に抑え,高速なアプリケーションでは磨きを軽減し,過度の熱蓄積を防ぐために重要です.
仕様
| モデル | サイズ | |||||||||
| d | D | H | C について | B について | H2 | D1 | D2 | d1 | d2 | |
| 単位:mm | ||||||||||
| CSG (CSF) -14 | 11 | 55 | 16.5 | 16 | 13.5 | 4 | 41.8 | 29 | 29.8 | 28.4 |
| CSG (CSF) -17 | 10 | 62 | 16.5 | 16 | 13.5 | 4 | 49 | 34 | 33.8 | 33.8 |
| CSG (CSF) 20 | 14 | 70 | 16.5 | 16 | 13.5 | 4.5 | 56.5 | 41 | 40 | 40 |
| CSG (CSF) 25 | 20 | 85 | 18.5 | 18 | 16.5 | 3.5 | 67 | 535 | 52.6 | 52.6 |
| CSG (CSF) -32 | 26 | 112 | 22.5 | 21.5 | 19 | 4.5 | 90 | 68 | 68.6 | 68.6 |
| CSG (CSF) 40 | 32(24) | 126 | 24 | 22.5 | 21.5 | 4.5 | 105 | 86 | 81.2 | 81.2 |
| CSG (CSF) 50 | 40(32) | 157 | 31 | 30 | 28 | 5 | 131.6 | 103 | 102.6 | 102.6 |
| CSG (CSF) 65 | 52 (((44) | 210 | 39 | 37 | 35 | 7 | 176 | 132 | 132.6 | 132.6 |
| モデル | 外輪の固定穴 | 内輪の固定穴 | 内輪の固定穴 | 基本負荷評価 | 体重 | モデル | ||||
| 中心直径m | 設置穴の大きさ | 中心直径 | 設置穴の大きさ | 中心直径 | 設置穴の大きさ | C.C. | コール | KG | ||
| KN 関連品 | KN 関連品 | |||||||||
| CSG (CSF) -14 | 49 | 8-φ35 | 23 | 6M4 | 17 | 6M4 | 7 | 9.1 | 0.15 | CSG (CSF) -14 |
| CSG (CSF) -17 | 56 | 10-φ35 | 27 | 6M5 | 19 | 6M5 | 7.6 | 10.7 | 0.24 | CSG (CSF) -17 |
| CSG (CSF) 20 | 64 | 12π35 | 32 | 8-M6 | 24 | 8-M5 | 8.5 | 13.4 | 0.2 | CSG (CSF) 20 |
| CSG (CSF) 25 | 79 | 16π35 | 42 | 8-M8 | 30 | 8-M6 | 13.8 | 21.6 | 0.45 | CSG (CSF) 25 |
| CSG (CSF) -32 | 104 | 16-φ4 ほら5 | 55 | 8-M10 | 40 | 8-M8 | 12.5 | 35.6 | 0.9 | CSG (CSF) -32 |
| CSG (CSF) 40 | 117 | 20-φ5 | 68 | 8-M10 | 50 | 8-M10 | 25.9 | 41.4 | 1.3 | CSG (CSF) 40 |
| CSG (CSF) 50 | 147 | 16-φ5 ほら5 | 84 | 8-M14 | 60 | 8-M14 | 49.5 | 85 | 2.8 | CSG (CSF) 50 |
| CSG (CSF) 65 | 198 | 20π66 | 110 | 8-M16 | 80 | 8-M16 | 74.6 | 133 | 7.9 | CSG (CSF) 65 |
ドラウイング
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
