起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
XSI14シリーズ

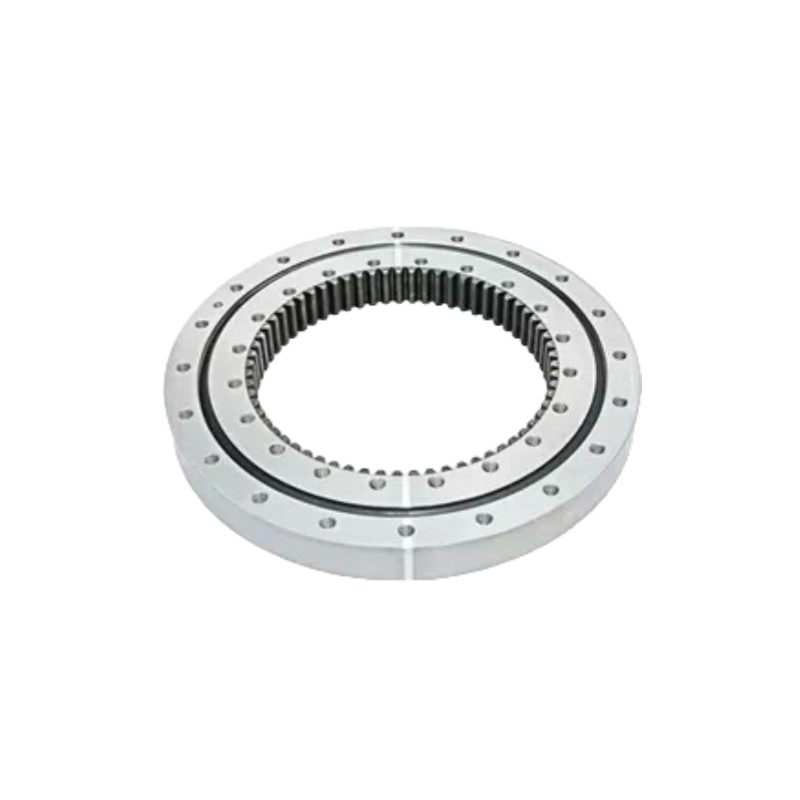

紹介
XSIシリーズには,2種類のベアリングがあります. 交差型ロールスウィリングベアリングと4点接触ボールターンテーブルベアリングです.両軸承は内部のギアを備えており,シールで設置できる,オイルカップ,小範囲調整可能なクリアランストルク.それらは,さまざまな作業条件の精度要件を満たすために設計されています.
XSIシリーズのクロスロールスウィイング回転台ベアリングは,大きな半径負荷,軸負荷,転倒モメントおよび他の包括的な負荷を背負うことができます.サポートなどの複数の機能を組み合わせますコンパクトな構造,シンプルなインストールと便利な保守により,重量および低速で使用するのに最適です.掘削機ターンテーブル,風力タービン,天文望遠鏡,タンク塔などの装置です. これは広く使用されている非常に汎用的な製品です.
ターンテーブルのベアリングの特徴
1.統合された内装:ギア歯は,内輪 (または一部の設計では外輪) に直接加工される.制御回転のためのピニオンまたはモーターとの直接接触を許可し,追加のギアコンポーネントを必要としない.
2.交差型ロールの配置:ロールは交差したパターンで互いに90度の角度で配置され,軸,半径,傾きモメントを含む複雑な負荷をサポートします.
3.コンパクトでスペース効率が良い:この設計は,ギアをベアリングの内輪に組み込むことで,別のギアを必要とせず,スペースを節約し,システムを簡素化します.
4.高負荷とモメント処理:クロスロール配置により,ベアリングは高硬さで重荷を処理することができ,要求の高いアプリケーションに適しています.
5.精度向上:クロスロールスウィリングベアリングは最小限の内部クリアランスを有し,正確な位置付けを必要とするアプリケーションに不可欠な安定した高精度回転を提供します.
ターンテーブル の 軸承 を 選べる 方法
1.負荷要求:負荷の種類 (軸,線,モメント) と大きさを決定する.
2.精度:ロボットや医療機器には より精密なベアリングが必要かもしれません
3.環境要因負荷 負荷 負荷 負荷 負荷
4.設置設計:いくつかのアプリケーションでは,簡単にインストールするためにフレンズ式設計が利用可能である.
仕様
| モデル | 主要な次元 | 回転精度 | 装置の次元 | 基本名乗負荷 | 免許 | ||||||||||||||
| D | d | H | やる | M について | Z | P5 | 外輪 | 中輪 | 軸型 | 半径 | |||||||||
| ケア | キア | 海 | シア | ピッチセンター距離 | マウントホール | ピッチセンター距離 | マウントホール | ダイナミック | 静的 | ダイナミック | 静的 | ||||||||
| XSI140414 | 484 | 325 | 56 | 335 | 5 | 67 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 375 | 24-M12 深さ20 | 229 | 520 | 146 | 250 | 00.01~0 だった03 |
| XSI140544 | 614 | 444 | 56 | 456 | 6 | 76 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 505 | 32M12 20深さ | 270 | 680 | 170 | 330 | 00.01~0 だった03 |
| XSI140644 | 714 | 546 | 56 | 558 | 6 | 93 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 605 | 36-M12 深さ20 | 290 | 800 | 185 | 395 | 00.01~0 だった04 |
| XSI140744 | 914 | 325 | 56 | 660 | 6 | 110 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40 φ 14 | 705 | 40M12 20深さ | 315 | 930 | 200 | 455 | 00.01~0 だった04 |
| XSI140844 | 914 | 444 | 56 | 752 | 8 | 94 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40 φ 14 | 805 | 40M12 20深さ | 340 | 1050 | 215 | 510 | 00.01~0 だった04 |
| XSI140944 | 1014 | 546 | 56 | 856 | 8 | 107 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 905 | 44-M12 深さ20 | 360 | 1170 | 227 | 580 | 00.01~0 だった05 |
| XSI141094 | 1164 | 325 | 56 | 1000 | 8 | 125 | 0.11 | 0.11 | 0.07 | 0.07 | 1091 | 48-φ14 | 1055 | 48-M12 深さ20 | 390 | 1360 | 246 | 670 | 00.01~0 だった05 |
図面
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
問い合わせを直接私たちに送ってください.
