起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
XSU14シリーズ
紹介

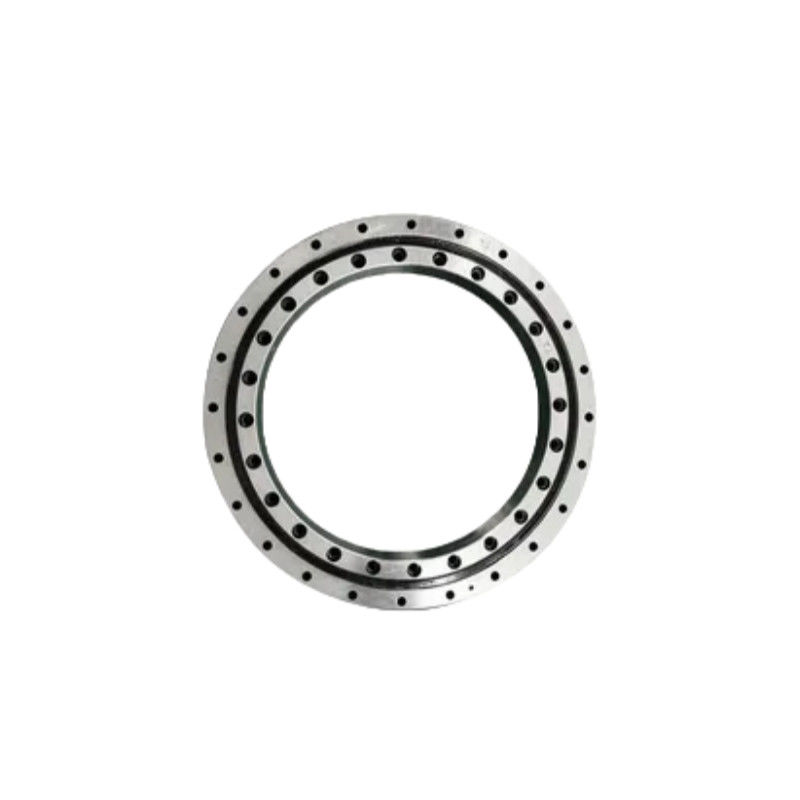

XSU14シリーズは,三種類のベアリングで構成されています. 交差型ロールスウィリングベアリング,交差型ロールターンテーブルベアリング,および4点接触ボールターンテーブルベアリング.すべての3つのベアリングは,ギアリングなしで供給されています密封器,オイルカップと調整可能なクリアランストルクの小さな範囲の設置も可能です.これらのベアリングの精度はさまざまな作業条件に適しています.
ターンテーブルベアリングは,大きな半径負荷,軸負荷,転倒モメントおよび他の包括的な負荷を同時に負うことができる.それはサポートを含む複数の機能を組み合わせます.ローテーション軽量化され,軽量化され,軽量化され,軽量化され,軽量化され,軽量化され,ターンテーブル風力タービン,天文望遠鏡,タンク塔などの装置です. これは様々な産業で広く使用されている非常に汎用的なベアリングです.
ターンテーブルのベアリングの特徴
1.クロスクロスロール:ロールは互いに90度角度で向き合い,交互に単一のレースコースで交差する.この 独特 な 配置 に よっ て,多方向 の 複雑な 負荷 に 耐える こと が でき ます.
2.高度な硬さと精度クロスロールスウィリングベアリングは,内部クリアランスが最小で,高硬さと負荷下での変形が低く,正確な動きを必要とするアプリケーションに理想的です.
3.コンパクトデザイン:これらのベアリングは,比較的小さく,コンパクトな形で高い負荷容量と精度を提供し,空間が限られたアプリケーションに適合することを可能にします.
4.滑らかな回転ロールの設計と配置により,交差型ロールベアリングはスムーズで制御された回転を可能にし,一貫した動きが不可欠なアプリケーションに理想的です.
ターンテーブル の 軸承 を 選べる 方法
1.負荷要求:負荷の種類 (軸,線,モメント) と大きさを決定する.
2.精度:ロボットや医療機器には より精密なベアリングが必要かもしれません
3.環境要因負荷 負荷 負荷 負荷 負荷
4.設置設計:いくつかのアプリケーションでは,簡単にインストールするためにフレンズ式設計が利用可能である.
仕様
| モデル | 主要な次元 | 回転精度 | 装置の次元 | 基本名乗負荷 | 免許 | |||||||||||||
| D | d | B について | B1 | H | P5 | 外輪 | 中輪 | 軸型 | 半径 | |||||||||
| ケア | キア | 海 | シア | ピッチセンター距離 | マウントホール | ピッチセンター距離 | マウントホール | ダイナミック | 静的 | ダイナミック | 静的 | |||||||
| XSU140414 | 485 | 343 | 44.5 | 44.5 | 56 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 00.01~0 だった03 |
| XSU140544 | 614 | 474 | 44.5 | 44.5 | 56 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 00.01~0 だった03 |
| XSU140644 | 714 | 574 | 44.5 | 44.5 | 56 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 00.01~0 だった04 |
| XSU140744 | 814 | 674 | 44.5 | 44.5 | 56 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40 φ 14 | 698 | 40 φ 14 | 315 | 930 | 200 | 445 | 00.01~0 だった04 |
| XSU140844 | 914 | 744 | 44.5 | 44.5 | 56 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40 φ 14 | 798 | 40 φ 14 | 340 | 1050 | 215 | 510 | 00.01~0 だった04 |
| XSU140944 | 1014 | 874 | 44.5 | 44.5 | 56 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 00.01~0 だった05 |
| XSU141094 | 1164 | 1024 | 44.5 | 44.5 | 56 | 0.11 | 0.11 | 0.07 | 0.07 | 1140 | 48-φ14 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 00.01~0 だった05 |
図面
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
問い合わせを直接私たちに送ってください.
