起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
VSIシリーズ
紹介

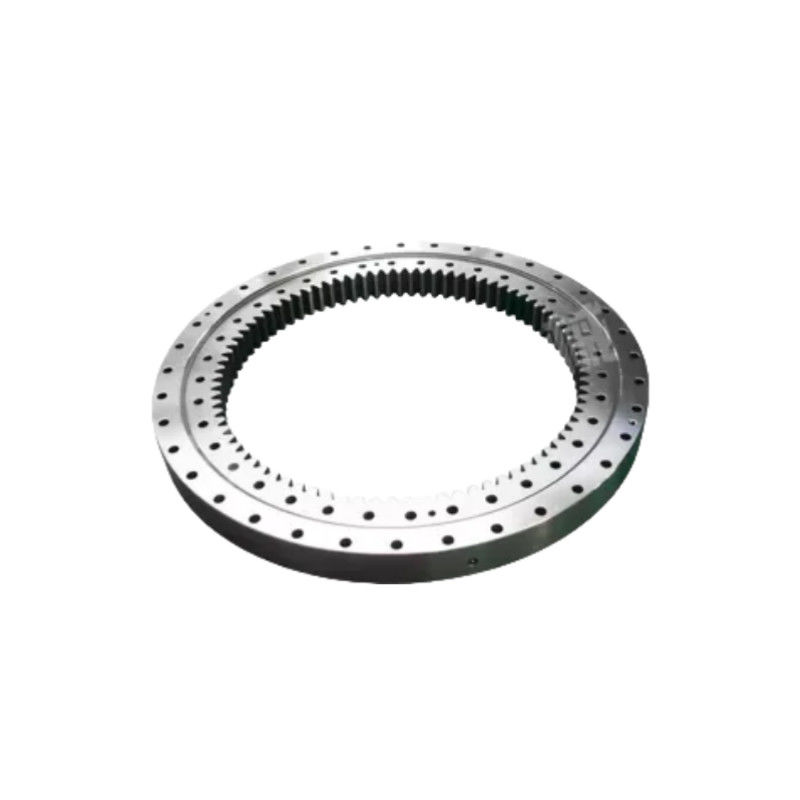

VSIシリーズ内部のギア歯付きの4点接触球回転ベアリングは,シール付きの設置のために設計されており,オイルカップを装備しています.そして,クリアランストルクの小さな範囲に調整することができますこのベアリングは,さまざまな作業条件に適しており,必要な精度を満たすことができます.
VSIシリーズのターンテーブルベアリングは,大きな半径負荷,軸負荷,転倒モメントおよび他の包括的な負荷を背負うことができます.それはサポート,回転,トランスミッションと固定. コンパクトな構造,シンプルなインストールと便利な保守は,重い低速アプリケーション,例えば,持ち上げ機械,掘削機,ターンテーブル,風力タービン,天文望遠鏡これは,様々な産業で広く使用されている非常に汎用的なベアリングです.
ターンテーブルのベアリングの特徴
1.高負荷容量:ターンテーブルベアリングは,相当な放射性,軸性,傾斜モメントの負荷に対応できる.
2.滑らかな回転重荷下でも円滑で連続した回転を可能にするように設計されています
3.精度:あるベアリングは機械やロボットなどの正確な位置付けが不可欠なアプリケーションのために高精度で設計されています
ターンテーブル の 軸承 を 選べる 方法
1.負荷要求:負荷の種類 (軸,線,モメント) と大きさを決定する.
2.精度:ロボットや医療機器には より精密なベアリングが必要かもしれません
3.環境要因負荷 負荷 負荷 負荷 負荷
4.設置設計:いくつかのアプリケーションでは,簡単にインストールするためにフレンズ式設計が利用可能である.
仕様
| モデル | 主要な次元 | 装置の次元 | 基本名乗負荷 | 免許 | ||||||||||||||
| D | d | B について | B1 | H | やる | M について | Z | 外輪 | 中輪 | 軸型 | 半径 | |||||||
| ピッチセンター距離 | マウントホール | ピッチセンター距離 | マウントホール | ダイナミック | 静的 | ダイナミック | 静的 | 半径 | 軸型 | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 深さ20 | 169 | 560 | 111 | 248 | 0~0だった05 | 0~0だった08 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32M12 20深さ | 188 | 740 | 123 | 325 | 0~0だった05 | 0~0だった08 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 深さ20 | 200 | 880 | 131 | 385 | 0~0だった05 | 0~0だった08 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40 φ 14 | 705 | 40M12 20深さ | 211 | 1010 | 138 | 445 | 0~0だった05 | 0~0だった08 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40 φ 14 | 805 | 40M12 20深さ | 222 | 1150 | 145 | 510 | 0~0だった05 | 0~0だった08 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 深さ20 | 231 | 1280 | 151 | 570 | 0~0だった05 | 0~0だった08 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 深さ20 | 244 | 1490 | 160 | 660 | 0~0だった05 | 0~0だった08 |

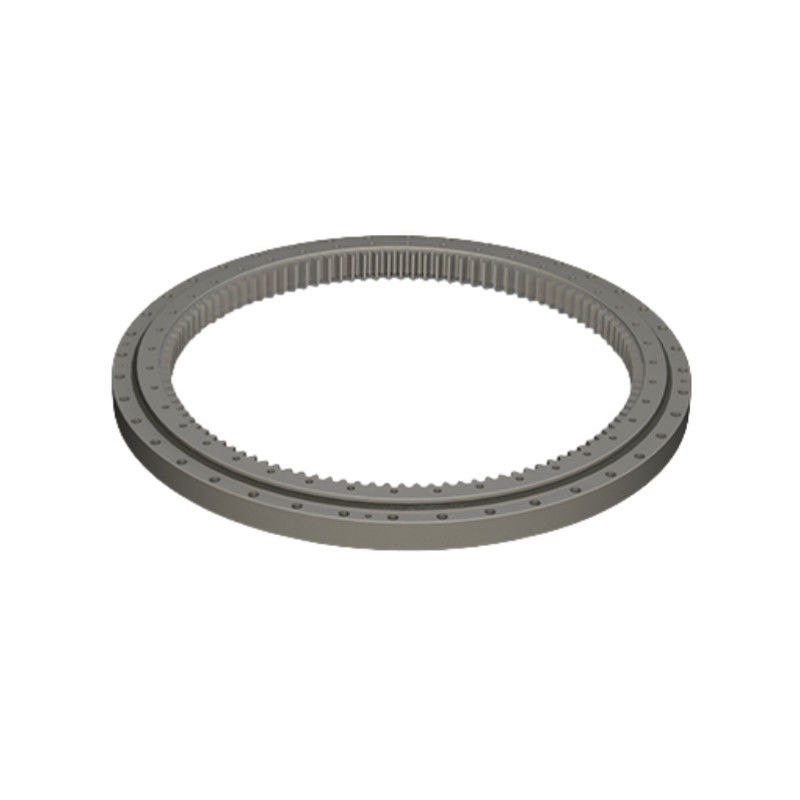

図面
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
問い合わせを直接私たちに送ってください.
