起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
VSUシリーズ
紹介

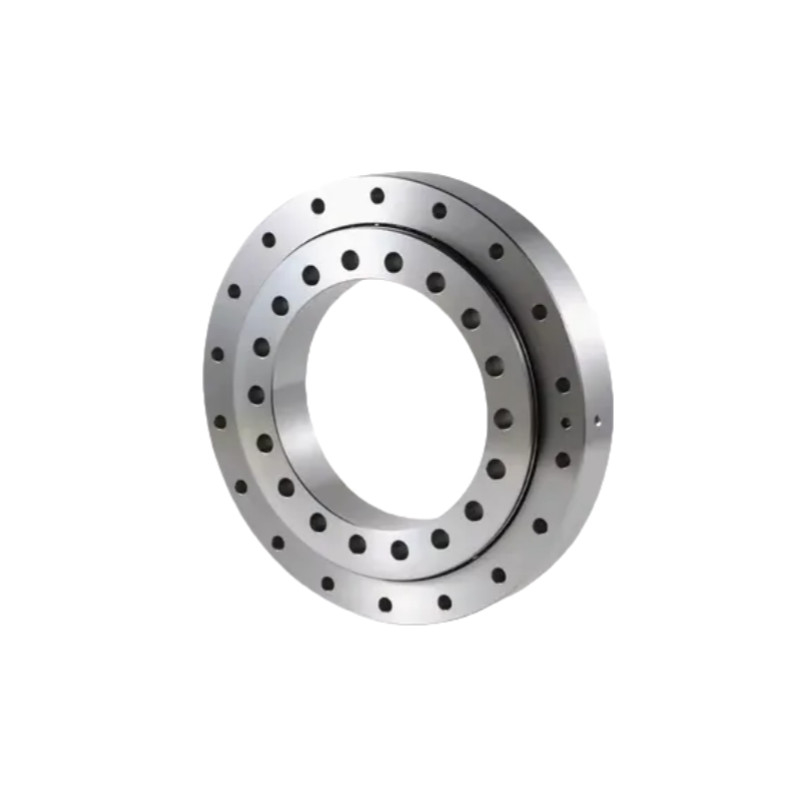

VSUシリーズの4点接触球回転ベアリング,ギアリングなし,ターンテーブルベアリングは,シールで設置できる高性能製品で,オイルカップを装備しています.そして,あなたのニーズに合う範囲で最適なトルククリアランスを提供するために調整その精度は,様々な労働条件の要件を満たすために設計されています.
VSUシリーズ4点接触球回転ベアリングと回転台ベアリングは,ギアリングを含まない.他の包括的な負荷支持,回転,トランスミッション,固定を含む複数の機能を実行することができます. コンパクトな構造,シンプルなインストールと便利な保守は,重量および低速度アプリケーションにこの製品を理想的にする提升機械,掘削機,ターンテーブル,風力タービン,天文望遠鏡,タンクの塔など.これは,様々な産業で広く使用されている非常に汎用的な製品です..
ターンテーブルのベアリングの特徴
1.高負荷容量:ターンテーブルベアリングは,相当な放射性,軸性,傾斜モメントの負荷に対応できる.
2.滑らかな回転重荷下でも円滑で連続した回転を可能にするように設計されています
3.精度:あるベアリングは機械やロボットなどの正確な位置付けが不可欠なアプリケーションのために高精度で設計されています
ターンテーブル の 軸承 を 選べる 方法
1.負荷要求:負荷の種類 (軸,線,モメント) と大きさを決定する.
2.精度:ロボットや医療機器には より精密なベアリングが必要かもしれません
3.環境要因負荷 負荷 負荷 負荷 負荷
4.設置設計:いくつかのアプリケーションでは,簡単にインストールするためにフレンズ式設計が利用可能である.
仕様
| モデル | メイン サイズ | 設置 寸法 | 基本 名乗荷重 | 免許 | |||||||||||
| D | d | B について | B1 | H | 外部 リング | 中輪 | 軸型 | 半径 | |||||||
| ピッチセンター距離 | マウントホール | ピッチセンター距離 | マウントホール | ダイナミック | 静的 | ダイナミック | 静的 | 半径 | 軸型 | ||||||
| VSU200414 | 486 | 342 | 44.5 | 44.5 | 56 | 460 | 24-φ14 | 367 | 24-φ14 | 169 | 560 | 111 | 248 | 0~0だった05 | 0~0だった08 |
| VSU200544 | 616 | 472 | 44.5 | 44.5 | 56 | 590 | 32-φ14 | 498 | 32-φ14 | 188 | 740 | 123 | 325 | 0~0だった05 | 0~0だった08 |
| VSU200644 | 716 | 572 | 44.5 | 44.5 | 56 | 690 | 36-φ14 | 598 | 36-φ14 | 200 | 880 | 131 | 385 | 0~0だった05 | 0~0だった08 |
| VSU200744 | 816 | 672 | 44.5 | 44.5 | 56 | 790 | 40 φ 14 | 698 | 40 φ 14 | 211 | 1010 | 138 | 445 | 0~0だった05 | 0~0だった08 |
| VSU200844 | 916 | 772 | 44.5 | 44.5 | 56 | 890 | 40 φ 14 | 798 | 40 φ 14 | 222 | 1150 | 145 | 510 | 0~0だった05 | 0~0だった08 |
| VSU200944 | 1016 | 872 | 44.5 | 44.5 | 56 | 990 | 44-φ14 | 898 | 44-φ14 | 231 | 1280 | 151 | 570 | 0~0だった05 | 0~0だった08 |
| VSU201094 | 1166 | 1022 | 44.5 | 44.5 | 56 | 1140 | 48-φ14 | 1048 | 48-φ14 | 244 | 1490 | 160 | 660 | 0~0だった05 | 0~0だった08 |
図面
適用する
重機械:掘削機,クレーン,および他の大きな建設機器で,回転する腕またはブームを支えるために使用されます.
工業用ターンテーブル:製造または保管のための大型工業用ターンテーブルでの回転に使用される.
ロボット正確な回転が不可欠なロボット工学では 精密な回転台ベアリングが使用されています
風力タービン:風力タービンのヤウとピッチシステムで 叶片と向きを調整するのに役立ちます
医療機器:精密バージョンはCTやMRIなどの画像機器で 使われています 円滑な回転のために
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
