起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
コンパクトシリーズ
紹介

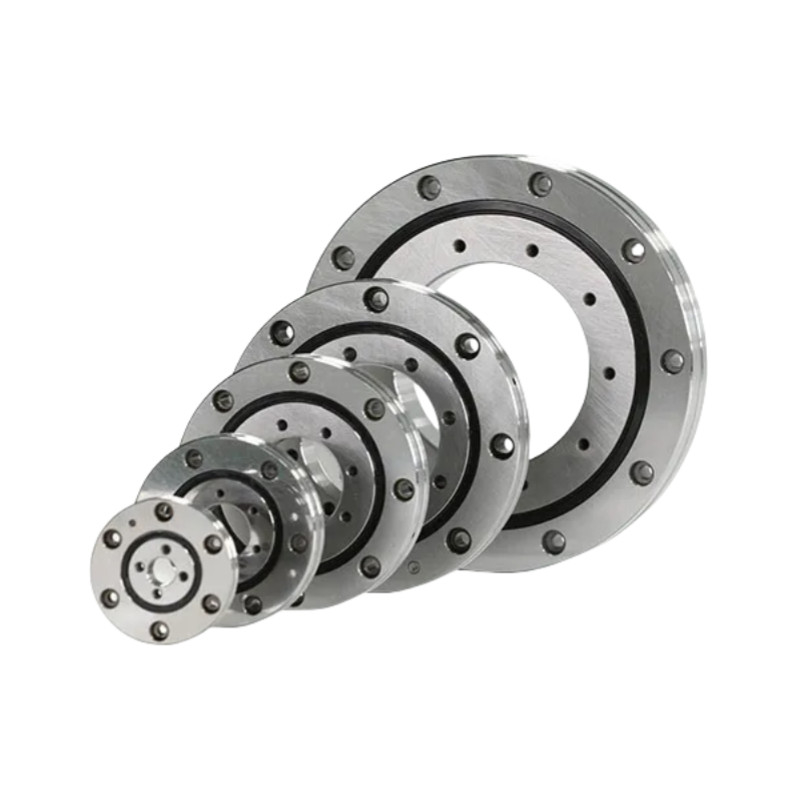

高精度クロスロールベアリング88は,顧客の特殊な期待と要求に応えるように設計されています.高精度のクロスロールベアリング88は,位置付けの高度な精度を提供します.ロボット,インデックステーブル,ポジショナー,機械ツール,ターンテーブル,ツールチェンジャー,溶接セル,その他のアプリケーションに重要な利点があります.低トルクで均質な回転高い幾何学的な品質により,幅広い産業用用途に理想的な選択となります.
前積載と地滑走路のクロスロールデザインは,機械の寿命を通して信頼性の高いパフォーマンスを保証します.
ターンテーブルのベアリングの特徴
1.高負荷容量:ターンテーブルベアリングは,相当な放射性,軸性,傾斜モメントの負荷に対応できる.
2.滑らかな回転重荷下でも円滑で連続した回転を可能にするように設計されています
3.精度:あるベアリングは機械やロボットなどの正確な位置付けが不可欠なアプリケーションのために高精度で設計されています
ターンテーブル の 軸承 を 選べる 方法
1.負荷要求:負荷の種類 (軸,線,モメント) と大きさを決定する.
2.精度:ロボットや医療機器には より精密なベアリングが必要かもしれません
3.環境要因負荷 負荷 負荷 負荷 負荷
4.設置設計:いくつかのアプリケーションでは,簡単にインストールするためにフレンズ式設計が利用可能である.
仕様
| 参考資料 | 体重KG | 寸法 mm | 固定 mm | 2つの均等な脂肪乳首 | 軸外流 | 半径 流出 | 最大出力トルク | 最大可用回転 スピード | 類似性 | ||||||||||||||||
| μm | μm | (荷物外) | rpm | ||||||||||||||||||||||
| について | ディ | C | シ | HT | 彼は | Hce について | こんにちは | Hci | Dt | DI | こんにちは | フェ | ない | フィ | ニ | サイズ | または | IR | または | IR | mm | ||||
| h5 | h5 | ||||||||||||||||||||||||
| 88-0148-00 | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | M6*100 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| 88-0178-00 | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | M6*100 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| 88-0228-00 | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | M10*100 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | M10*100 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| 88-0445-00 | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | M10*100 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
図面
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
