起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
HYRシリーズ
紹介

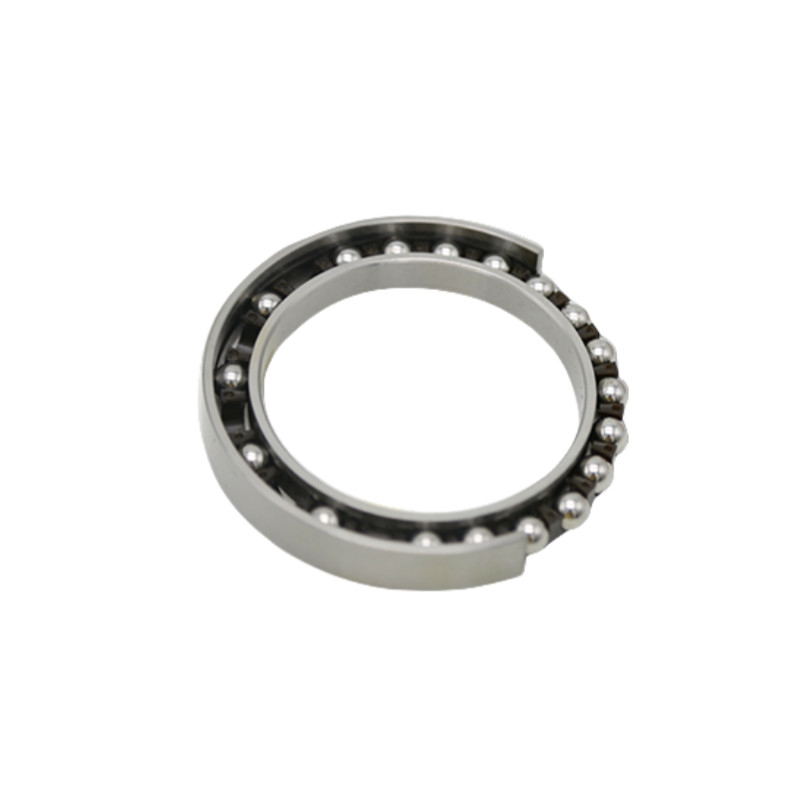

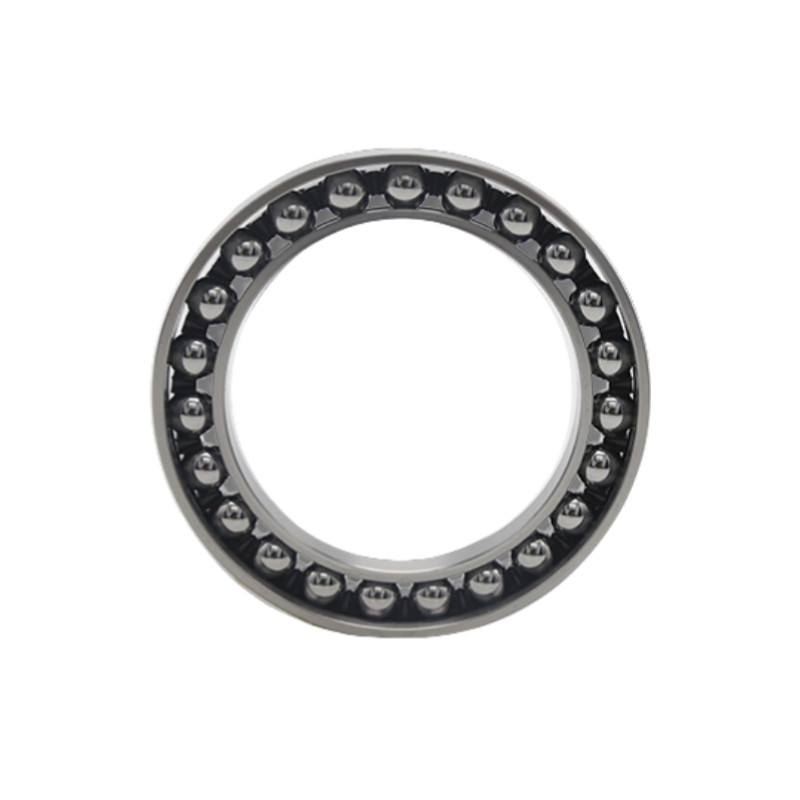

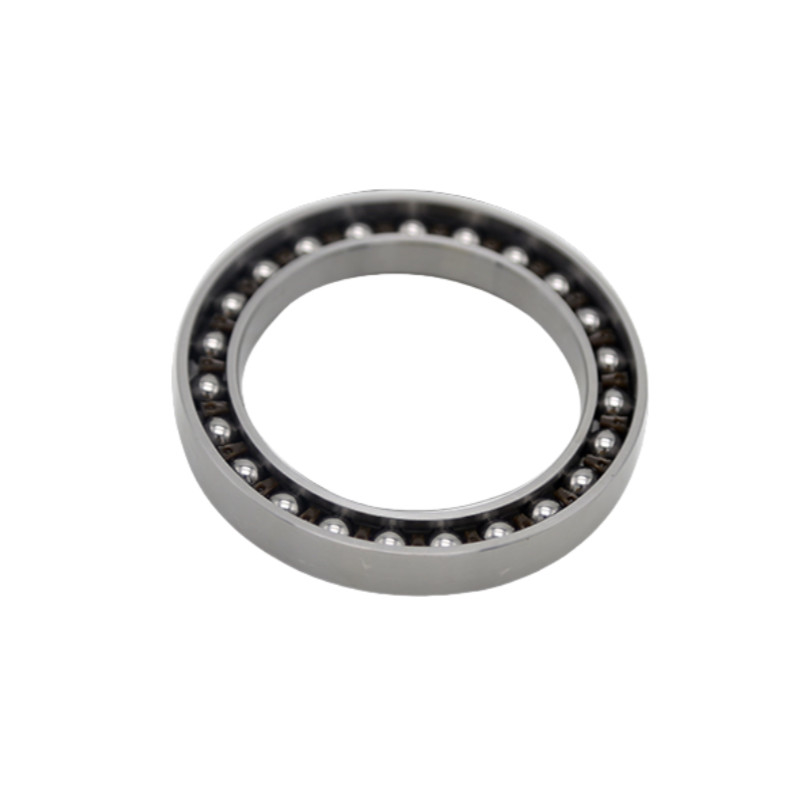

HYR 柔らかいベアリングは,主に交互のストレスを負っています.薄い壁厚さのために,カムとマッチすると変形します.高炭素クロムベアリング鋼は,内外環およびローリング要素に使用されます.ナイロンのインテグラル・リテイナーがリテイナーとして使用されます.
HYR 柔軟なベアリング,しばしばハーモニックドライブシステムや他の高精密ギア減速機で使用される.性能を犠牲にせずに変形に対応するように設計された高精度ベアリングですこれらのベアリングは,ロボット工学,自動化,航空宇宙などの柔軟で高トルクアプリケーションに不可欠です.柔軟性により,ストレンド・ウェーブ・ギアリングのユニークな要求に適しています.柔軟性が制御された変形下で部品の相互作用を可能にします.
回転テーブルベアリングの特徴
1.負荷容量向上:交差式ロールまたは角接触設計により,HYRベアリングは,放射性,軸性,モメントの負荷を同時に処理することができる.限られたスペースで高い負荷要求のアプリケーションに適している.
2.スムーズで正確な動きHYR ベアリングは,摩擦が少ないスムーズな回転を可能にし,抵抗と磨きを最小限に抑える.これは,精度と応答性が不可欠なロボットアプリケーションに特に有益である.
3.コンパクトで軽量薄いデザインと高い負荷容量により 空間が限られたロボット関節や ハーモニックドライブのような コンパクトなシステムに最適です
4.柔軟性のある高硬さHYRベアリングは,折りたたむことができるにもかかわらず高硬さを維持し,精度を損なうことなく変形条件で動作することができます.
5.耐久性:適切な潤滑と保守により,HYRベアリングは高い耐磨性を持ち,長期間継続的で高精度な操作に耐えることができます.
仕様
| モデル | 尺度仕様 (mm) | 格付け値 | ||||||
| d | D | B について | C について | r | 最大線形変形 | 入力速度 | 出力値 | |
| (mm) | (r/min) | (N.m) | ||||||
| HYR-14 | 25.07 | 33.896 | 6.35 | 6.095 | 0.3 | 0.8 | 3000 | 6 |
| HYR-17 | 30.3 | 41.722 | 6.68 | 6.16 | 0.3 | 0.9 | 3000 | 16 |
| HYR-20 | 35.56 | 49.068 | 8.13 | 7.24 | 0.3 | 1 | 3000 | 30 |
| HYR-25 | 45.212 | 61.334 | 6.3 | 9.015 | 0.3 | 1 | 3000 | 50 |
| HYR-32 | 58.928 | 79.748 | 8.64 | 11.81 | 0.3 | 1.2 | 3000 | 90 |
| HYR-40 | 71.12 | 98.171 | 10.29 | 14.475 | 0.6 | 1.5 | 3000 | 200 |
| HYR-50 | 88.9 | 122.707 | 12.7 | 18.085 | 1 | 2 | 3000 | 450 |
| HYR-65 | 117.856 | 159.312 | 15.88 | 23.495 | 1 | 2 | 3000 | 1000 |
ドラウイング
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
問い合わせを直接私たちに送ってください.
