起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
YRTMシリーズ
 |
ZKLDFの軸角接触球軸は,高速速度と低摩擦トルクを維持しながら,組み合わせた負荷を背負うことができるので,高い回転精度が保証されます.ZKLDF回転台ベアリングは,高速回転作業台で使用するのに適しています磨き,磨き,磨き頭,精密測定器 |
紹介

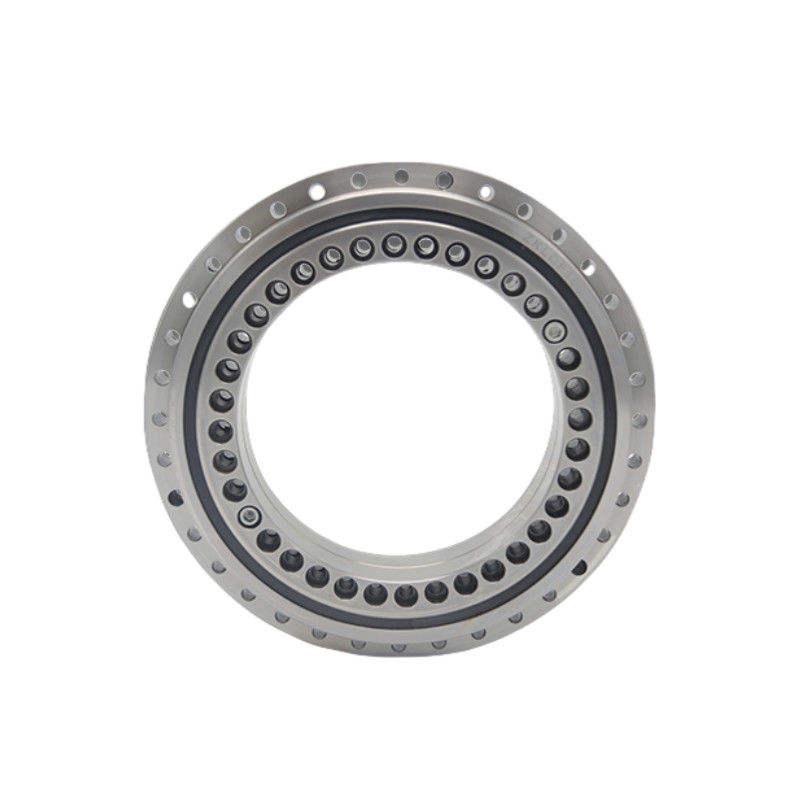

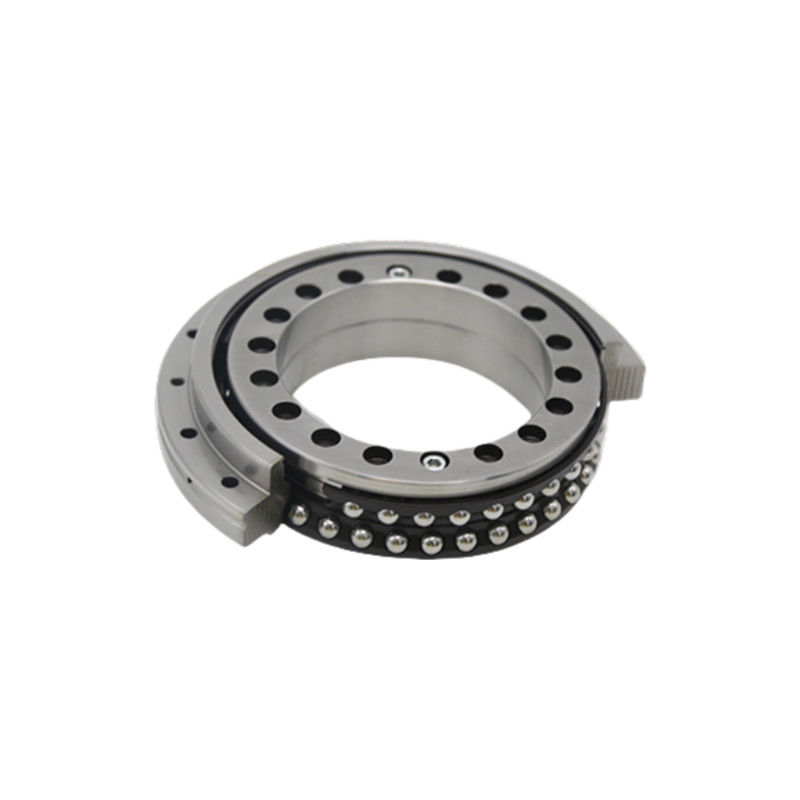

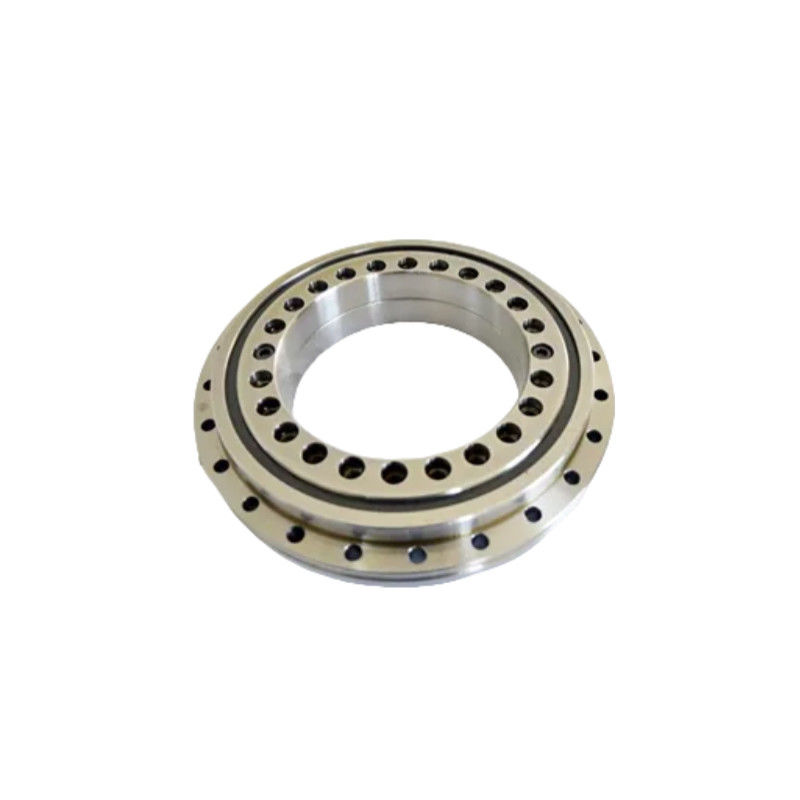

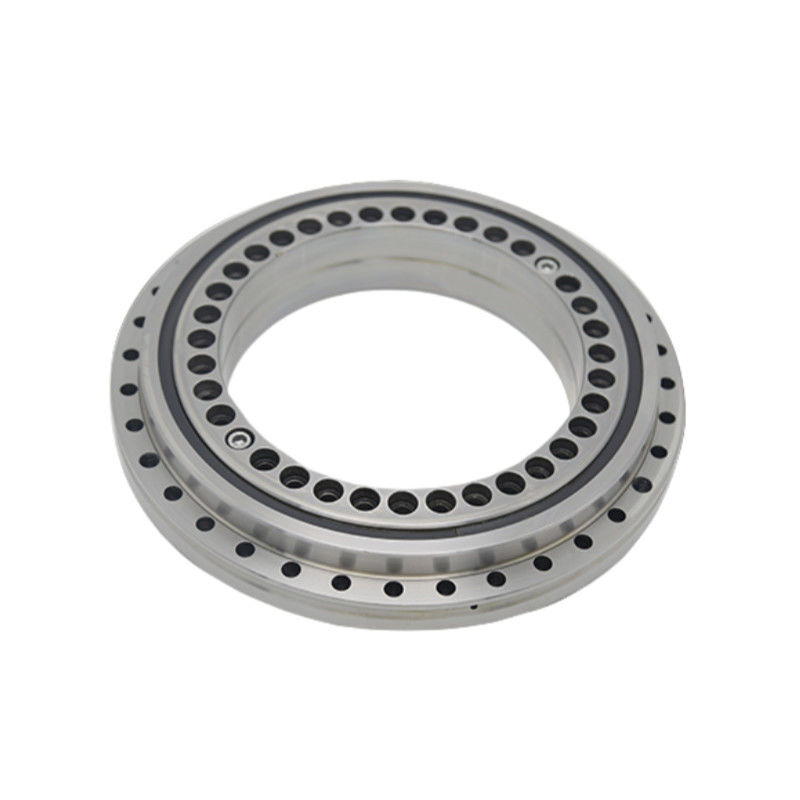

ZKLDF軸角接触球ベアリングは,ユニット外環,2つの内環,2列のボールローラー,およびケージ組成を特徴とする.接触角は60°である.外輪と内輪は,フィッティングの穴で装備されています合結ボルトで直結的に組み立てることができる. ユニットは輸送および取り扱いの際に安全のために,支給螺栓で固定されています.
ZKLDF軸角接触球軸は,汚れ,汚れ,油脂を効果的に排斥し,潜在的な漏れを防ぐ双面密封カバーを装備しています.ZKLDF回転台ベアリングは,洗練されたバリウムベースの油脂を使用, 専用の油脂穴を通して便利な油脂補給を可能にします.
ZKLDF軸角接触ボールベアリングは,60°の接触角度と2列のボールローラーで設計されており,放射線負荷,二重軸負荷,傾きモメントをサポートします.銅 の 檻 の 独特 な 設計 に よっ て,軸承 は 高速 に 耐える こと が でき ます摩擦トルクを最小限に抑えながら,長時間稼働,高硬さ,高精度です.高速回転作業台などの長期用途磨き,磨き,磨き頭,精密測定器
回転テーブルベアリングの特徴
1高精度:回転テーブルベアリングは,精度を要求するアプリケーションに不可欠な最小限の反作用で,スムーズで一貫した回転を提供します.
2コンパクトな設計:複数の負荷タイプを同時に処理する能力により,コンパクトなベアリング構造が可能になり,機器の足跡を削減します.
3負荷容量増加:回転テーブルベアリングは,高い負荷を処理するために構築され,重荷用アプリケーションのために耐久性と信頼性があります.
4長い使用寿命:適切な潤滑とメンテナンスにより,回転テーブルベアリングは長期間使用することができ,連続的な操作で高い信頼性を提供します.
仕様
| モデル | サイズ | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a は | |
| 単位:mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| モデル | 固定穴 | 関節螺栓QTY | リフティングホール | ピッチ (1) | スクロールを締めるトルク | 基本負荷評価 | 制限速度 (4) | ローヤリングの摩擦トルク | 質量 | ||||||
| 軸型 | |||||||||||||||
| 中輪 | 外輪 | ダイナミック | 静的 | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | CA について | コア | 油脂 | |||||||
| mm | mm | G | QTY | QTY*t | N m | KN 関連品 | r/min | Nm | ≈Kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7.5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7.5° | 68 | 395 | 3180 | 500 | 40 | 82 |
ドラウイング
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
