起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
YRTSシリーズ
 |

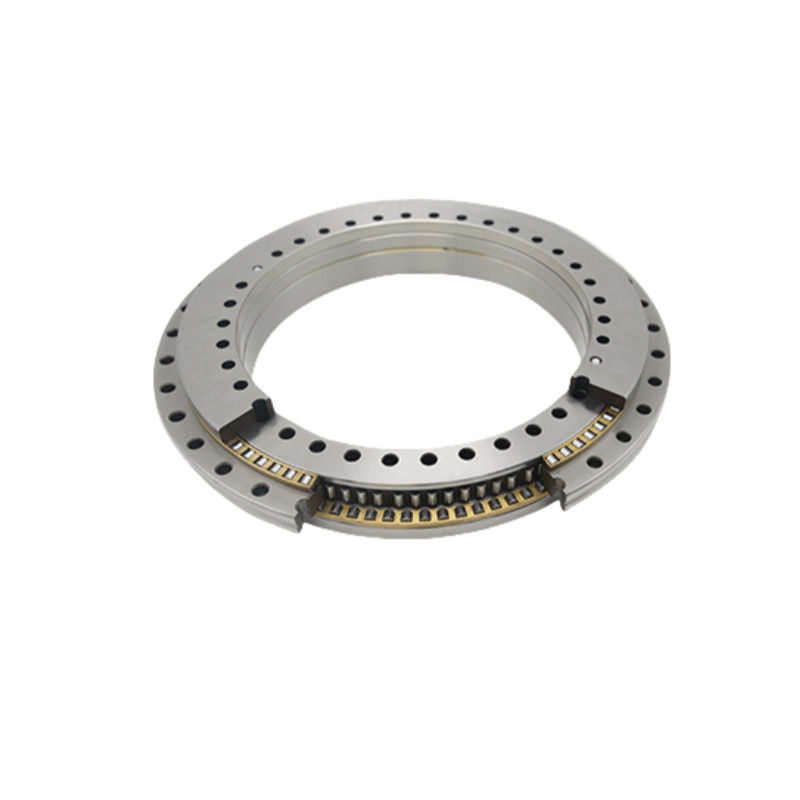

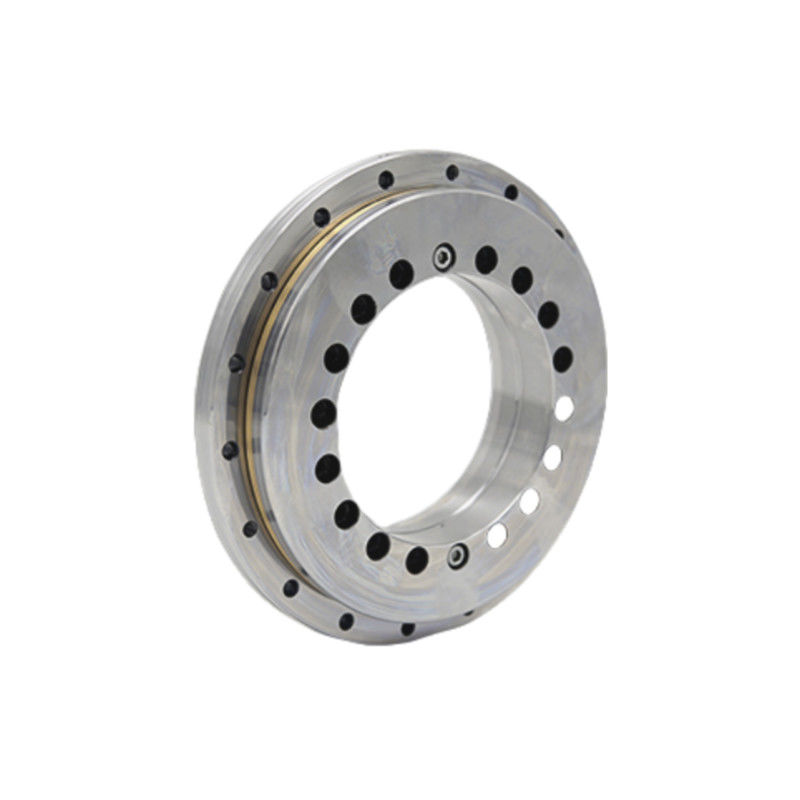

YRTSの基本回転テーブルベアリングは,半径フルロール,軸針ロールの2つのグループ,ケージ組,外輪,L切断内輪,および第2のリングで設計されています.外輪と内輪は固定穴で装備されていますYRT回転テーブルベアリング構造は,両方向の軸負荷,半径負荷,傾きモメントを背負うことができる.このシリーズのベアリングは,工場を出る前にプレロードが適用されています.このシリーズベアリングは,特に高精度,高硬度,低速度,高圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧短い輪廻期間の,回転テーブル,インデックスヘッド,回転式フレーシングヘッドなど |
紹介
角位移動の測定は,現代産業の重要な側面である.特に,機械機器産業は,機械部品の回転角の測定に高い需要を持っている.角度移転を正確に測定し,制御することが不可欠です.
現在,格子と磁気ゲートエンコーダは,角位移動を測定するために最も一般的に使用される装置である.オーストリアのAMOSIN鋼級測定システムは4つの主要な利点を提供しています:高精度 (最高解像度角は<2弧秒),汚れ抵抗性,電気誘導がない,そして状況に高度な適応力.
YRT回転テーブルベアリングは,この測定システムと組み合わせて,両方向の軸性負荷,半径性負荷,傾きモメントをベアリングできる比類のない精度を提供しています.高精度なアプリケーションのための理想的なソリューションです機械工業における高精度回転テーブル,分割頭,科学実験と測定などを含む.
*X* リアルタイム出力信号は,直接駆動アプリケーションの最適なソリューションです.
構造の導入
オーストリアのアモシン鋼級測定システムは,鋼級足,読み出し頭,電子評価装置の3つの主要構成要素で構成されています.鉄鋼の足はベアリングの内輪に設置された (図2)これは均質な分布のグリッドを持つ鋼のリングです.読み取頭はベアリングの外輪に設置されました (図1).それは鋼の足のすぐ近くに置かれています.しかし直接接触しない距離は0.1~0.2mmです
動作中に,ベアリングは回転し,鉄鋼の足と読み出し頭 (図3) は互いに接触せずに移動します.誘導によって収集されたデータは,ケーブルを介して電子評価 (図6) に転送されます (図5)電子評価は情報を平方波または正和音信号に変換します角位移動の測定と制御のための機械工具の数値制御システムに入力されるもの.
鉄鋼の測定システムは以下の利点があります.
A. 接触式インダクティブエンコーダは,耐久性のある信頼性を確保するために,磨きを最小限に抑えるように設計されています.
B. 精度は光学エンコーダーと同等で,高精度は2弧秒未満です.
C. 二重読み取頭計測システムにより,ベアリング半径の偏差をリアルタイムで修正できます.
D. 高速で高動的解像度で高動的性能
E. 磁気部品も ヒステレシス反応も 磁気消化も 安全問題も
F. 固体穀物,油などに強い阻害性がある.この製品はIP67級で保護されており,水圧や密集した塵に耐える.汚れや汚染物質に敏感ではない.
コンパクトな設計により狭いスペースに設置できます
この製品は安装しやすく,迅速に調整できます.非常に信頼性があり,衝撃や振動に耐えます.
この製品は,シナス波 (1VPP) と平方波 (TTL) を出力することができる.シメンスおよびファヌック数値制御システムと互換性がある.
仕様
| モデル | サイズ | ||||||||
| d | D | H | H1 | H2 | C について | d1 | について | dm | |
| 単位:mm | |||||||||
| YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
| YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
| YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
| YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
| YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
| モデル | 固定穴 | 結合螺旋QTY | リフティングホール | ピッチ (1) | スクロールを締めるトルク | 基本負荷評価 | 制限速度 (5) | 質量 | |||||||||
| 軸型 | 半径 | ||||||||||||||||
| 中輪 | 外輪 | ダイナミック | 静的 | ダイナミック | 静的 | ||||||||||||
| やる | ds | ツ | QTY4) | dL | QTY4) | マルチ(2) について | CA について | コア | C.C. | コール | 油脂 | ||||||
| mm | mm | G | QTY | QTY*t | N m | KN 関連品 | r/min | ≈Kg | |||||||||
| YRTS200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 105 | 635 | 78 | 202 | 950 | 9.7 |
| YRTS260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 131 | 840 | 85 | 275 | 800 | 18.3 |
| YRTS325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M13 | 3 | 36*10° | 34 | 191 | 1260 | 108 | 300 | 680 | 25 |
| YRTS395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M14 | 3 | 48*7.5° | 34 | 214 | 1540 | 121 | 390 | 600 | 33 |
| YRTS460 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M15 | 3 | 48*7.5° | 34 | 221 | 1690 | 168 | 570 | 500 | 45 |
ドラウイング
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
