起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
YRTシリーズ
 |

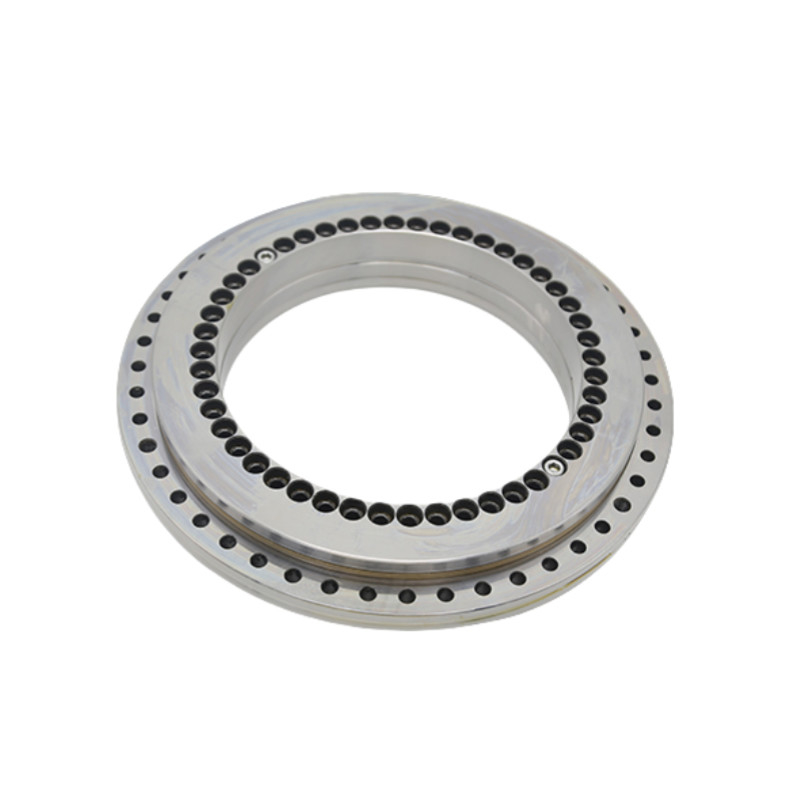

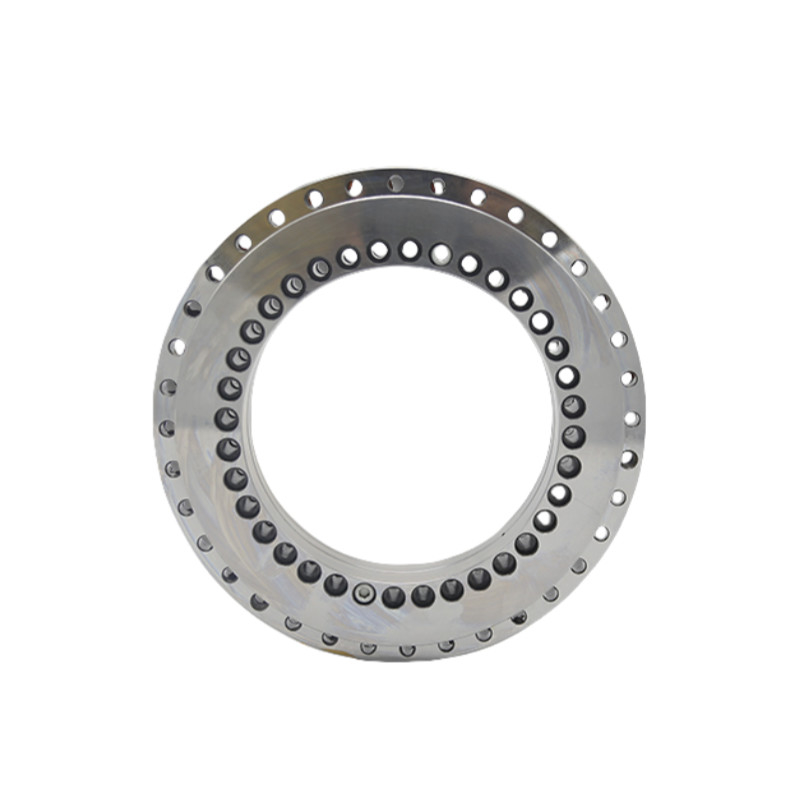

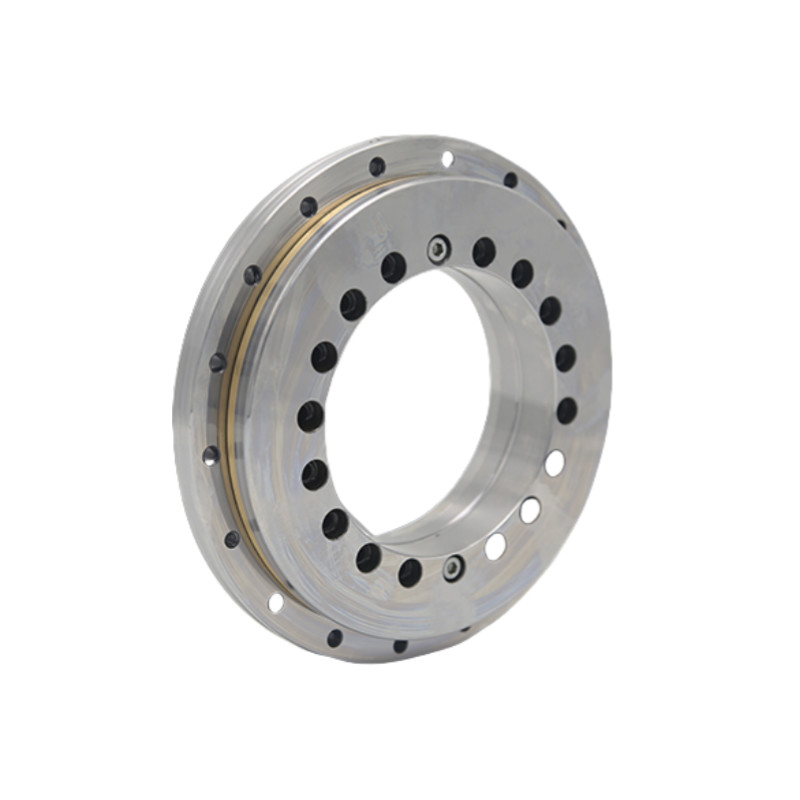

YRTの基本回転テーブルベアリングは,半径フルロール,軸針ロールの2つのグループ,ケージ組,外輪,L切断内輪,および第2のリングで設計されています.外輪と内輪は固定穴で装備されていますYRT回転テーブルベアリング構造は,両方向の軸負荷,半径負荷,傾きモメントを背負うことができる.このシリーズのベアリングは,工場を出る前にプレロードが適用されています.このシリーズベアリングは,特に高精度,高硬度,低速度,高圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧,低圧短い輪廻期間の,回転テーブル,インデックスヘッド,回転式フレーシングヘッドなど |
特徴
1高精度:P4精度,P2精度
2高硬さ:このシリーズベアリングは,プレロード
3. 高負荷:このシリーズベアリングは,両方向の軸負荷,半径負荷および傾きモメントを耐えることができます.
4高速: YRTSシリーズベアリングは,高速回転速度の状況に適用することができます.
仕様
| モデル | サイズ | ||||||||
| d | D | H | H1 | H2 | C について | d1 | について | dm | |
| 単位:mm | |||||||||
| YRT50 | 50 | 126 | 30 | 20 | 10 | 10 | 105 | 63 | 116 |
| YRT80 | 80 | 146 | 35 | 23.35 | 11.65 | 12 | 130 | 92 | 138 |
| YRT100 | 100 | 185 | 38 | 25 | 13 | 12 | 160 | 112 | 170 |
| YRT120 | 120 | 210 | 40 | 26 | 14 | 12 | 184 | 135 | 195 |
| YRT150 | 150 | 240 | 40 | 26 | 14 | 12 | 214 | 165 | 225 |
| YRT180 | 180 | 280 | 43 | 29 | 14 | 15 | 244 | 194 | 260 |
| YRT200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
| YRT260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
| YRT325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
| YRT395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
| YRT460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
| YRT580 | 580 | 750 | 90 | 60 | 30 | 30 | 700 | 610 | 720 |
| YRT650 | 650 | 870 | 122 | 78 | 44 | 34 | 800 | 680 | 830 |
| YRT850 | 850 | 1095 | 124 | 80.5 | 43.5 | 37 | 1018 | 890 | 1055 |
| YRT950 | 950 | 1200 | 132 | 86 | 46 | 40 | 1130 | 990 | 1160 |
| YRT1030 | 1030 | 1300 | 145 | 92.5 | 52.5 | 40 | 1215 | 1075 | 1255 |
| YRT1200 | 1200 | 1490 | 164 | 108 | 56 | 52 | 1410 | 1240 | 1445 |
| モデル | 固定穴 | 結合螺旋QTY | リフティングホール | ピッチ (1) | スクロールを締めるトルク | スクロールを締めるトルク | 制限速度5) | ローヤリングの摩擦トルク (3) | 質量 | |||||||||
| 軸型 | 半径 | |||||||||||||||||
| 中輪 | 外輪 | ダイナミック | 静的 | ダイナミック | 静的 | |||||||||||||
| やる | ds | ツ | QTY4) | dL | QTY4) | マルチ(2) について | CA について | コア | C.C. | コール | 油脂 | |||||||
| mm | mm | G | QTY | QTY*t | N m | KN 関連品 | r/min | Nm | ≈Kg | |||||||||
| YRT50 | 5.6 | 9 | 4.2 | 10 | 5.6 | 12 | 2 | / | / | 12*30° | 8.5 | 38 | 158 | 28.5 | 49.5 | 600 | 2.5 | 1.6 |
| YRT80 | 5.6 | 10 | 4.2 | 10 | 4.6 | 12 | 2 | / | / | 12*30° | 8.5 | 56 | 255 | 42.5 | 100 | 530 | 3 | 2.4 |
| YRT100 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 | 2 | M5 | 3 | 18*20° | 8.5 | 76.5 | 415 | 47.5 | 120 | 430 | 3 | 4.1 |
| YRT120 | 7 | 11 | 6.2 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 102 | 540 | 52 | 143 | 340 | 7 | 5.3 |
| YRT150 | 7 | 11 | 6.2 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 320 | 10 | 6.2 |
| YRT180 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 118 | 710 | 69.5 | 200 | 280 | 12 | 7.7 |
| YRT200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7.5° | 14 | 120 | 765 | 81.5 | 220 | 260 | 14 | 9.7 |
| YRT260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 200 | 20 | 18.3 |
| YRT325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 170 | 40 | 25 |
| YRT395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 300 | 2280 | 186 | 655 | 140 | 55 | 33 |
| YRT460 | 10 | 15 | 8.2 | 46 | 10 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 355 | 2800 | 200 | 765 | 120 | 70 | 45 |
| YRT580 | 11.4 | 18 | 11 | 46 | 11.4 | 42 | 2 | M12 | 6 | 48*7.5° | 68 | 490 | 4250 | 228 | 965 | 80 | 140 | 89 |
| YRT650 | 14 | 20 | 13 | 45 | 14 | 42 | 2 | M12 | 6 | 48*7.5° | 116 | 1040 | 8000 | 490 | 1800 | 65 | 200 | 170 |
| YRT850 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | M16 | 6 | 60*6° | 284 | 1000 | 8650 | 455 | 1730 | 50 | 300 | 253 |
| YRT950 | 18.5 | 26 | 17 | 57 | 18.5 | 54 | 2 | M17 | 6 | 60*6° | 284 | 1290 | 11400 | 530 | 2040 | 40 | 600 | 312 |
| YRT1030 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | M18 | 6 | 72*5° | 284 | 1380 | 12000 | 620 | 2650 | 35 | 800 | 375 |
| YRT1200 | 18.5 | 26 | 17 | 66 | 18.5 | 66 | 2 | M19 | 6 | 72*5° | 284 | 1435 | 12850 | 745 | 2800 | 25 | 1000 | 450 |
ドラウイング
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
