起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
CRBTFシリーズ
 |

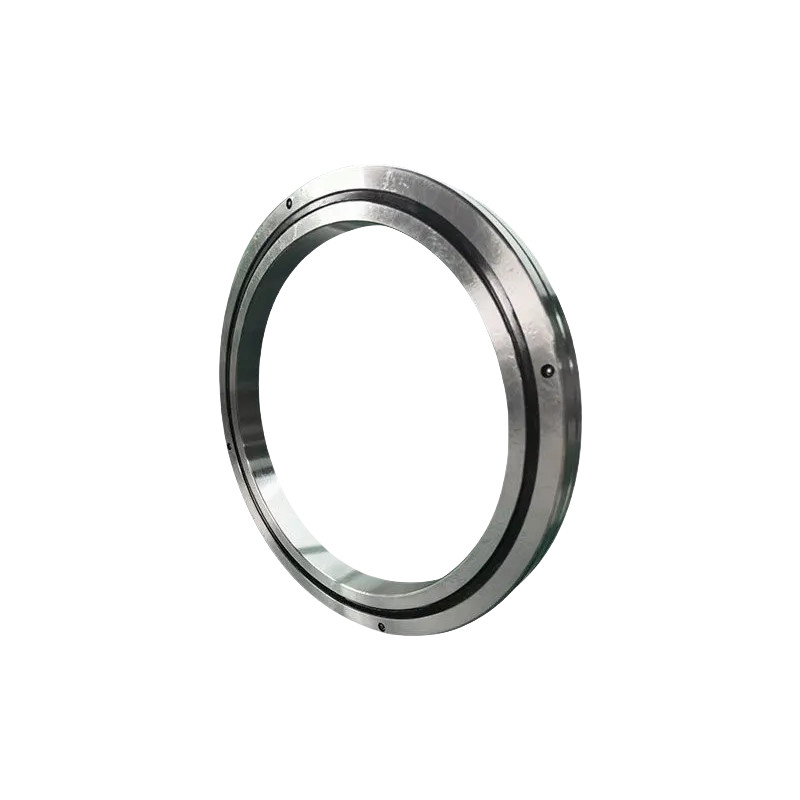

CRBTFシリーズは,非常に限られた構造状況に適した固定穴を持つ超薄壁構造です.固付け穴を持つインテグレート内輪と外輪 外輪と内輪の両方に固付け穴があるため座席を設置する際にフレンズとサポートを固定する必要はありません.また,外側と内側のリングの両方の全体構造により,装置は性能にほとんど影響しない外輪と内輪が回転する状況に適しています. |
特徴
1高精度:P4精度,P2精度
2高硬さ:このシリーズベアリングは,プレロード
3. 高負荷:このシリーズベアリングは,両方向の軸負荷,半径負荷および傾きモメントを耐えることができます.
4. 小サイズ:このシリーズベアリングは,機械ツールのスペースを節約することができます
仕様
| モデル | 尺寸 (mm) | 肩の高さ (mm) | 基本負荷ランキング | 体重 | モデル | 中輪 | 外輪 | ||||||||
| ID | 過剰摂取 | ローラーピッチサークルの直径 | 高さ | シャムファー | C.C. | コール | 中央図のマウントホール PCD1 | 設置穴の大きさ | 設置穴中央図 PCD2 | 設置穴の大きさ | |||||
| d | D | dp | B B1 | rmin | ds (最大) | 短縮する | KN 関連品 | KN 関連品 | キロ | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | 穴を貫く6M2.5糸 | 35 |
6D 2.9 穴を通る
|
|
D5.5対孔 深さ28
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | 穴を貫く6M2.5糸 | 45 |
6D 2.9 穴を通る
|
|
D5.5対孔 深さ28
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | 穴を貫く8M2.5糸 | 55 |
穴を抜ける 8D 2.9
|
|
D5.5対孔 深さ28
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | 穴を貫く8M2.5糸 | 65 |
穴を抜ける 8D 2.9
|
|
D5.5対孔 深さ28
|
|||||||||||||||
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
