起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
CRBTシリーズ
 |

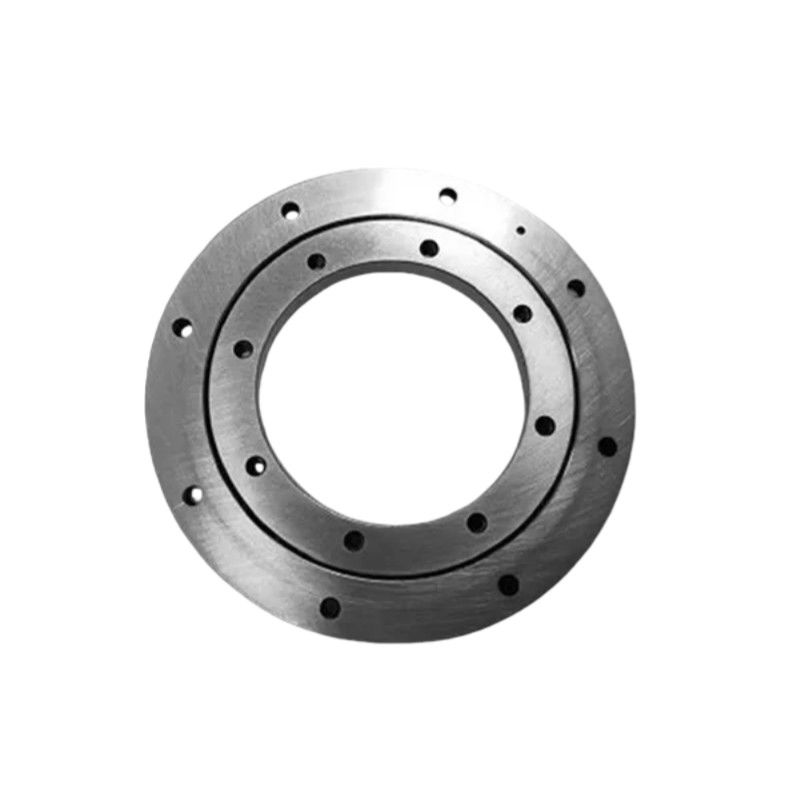

交差型ローラーリングは高精度で高硬度なローラーリングで,その構造設計は,放射性ローラリングを含む複雑な負荷を負担するのに特に適しています.軸軸と転覆モメントクロスロールベアリングは,機械アームジョイント,産業ロボット,機械ツールの回転テーブル,精密回転装置などの高需要分野に広く使用されています. CRBTシリーズのクロスローラーベアリングは,非常に限られた構造状況に適した超薄壁構造です. |
特徴
1高精度:P4精度,P2精度
2高硬さ:このシリーズベアリングは,プレロード
3. 高負荷:このシリーズベアリングは,両方向の軸負荷,半径負荷および傾きモメントを耐えることができます.
4. 小サイズ:このシリーズベアリングは,機械ツールのスペースを節約することができます
仕様
| 尺寸 (mm) | 肩の高さ (mm) | 基本負荷ランキング | 体重 | ||||||
| ID | 過剰摂取 | ローラーピッチサークルの直径 | 高さ | シャムファー | C.C. | コール | |||
| d | D | dp | B B1 | rmin | ds (最大) | 短縮する | KN 関連品 | KN 関連品 | キロ |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
