起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
RAシリーズ
 |

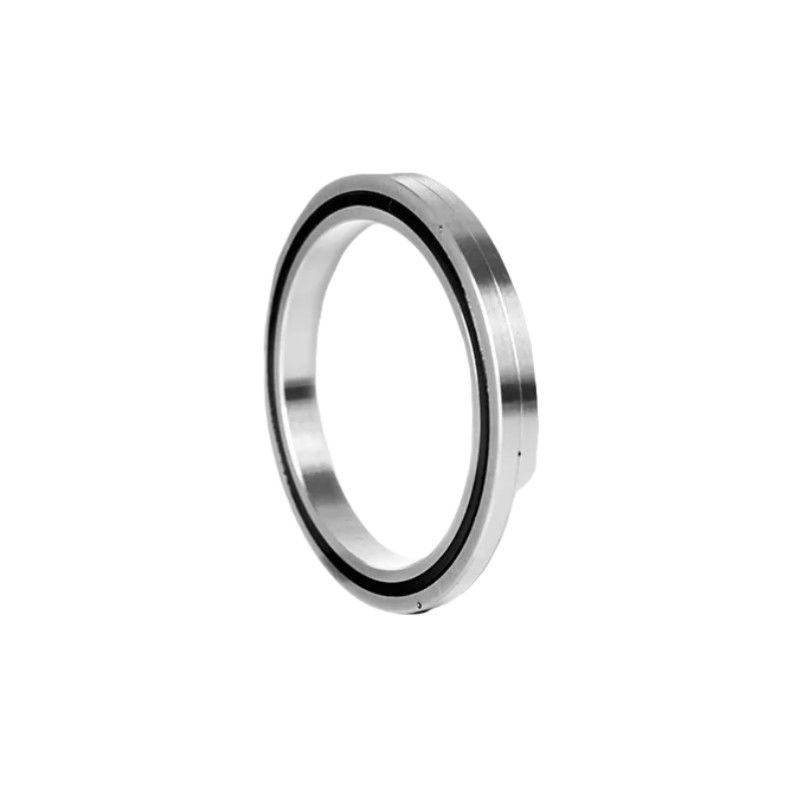

RAシリーズ (インテグラル・インナー・リング,スプリット・アウトナー・リング,超薄型) は,RB型内輪と外輪の厚さをRBシリーズと同じ限度まで減らすコンパクトモデルです.スプリットリング構造は軽量でコンパクトな設計を必要とする部品に最適ですロボットやロボットの腕の位置を回転させる |
モデルと命名規則
| RA | 100 | 20 | UU | CC0 | P2 |
| 名目型 | 内径 (mm) | 定数幅 (mm) |
密封モード
• 標識なし: 密封されていない • UU:両側にシール U:片側ベルトシール |
ラジアルクリアランス
• CC0:マイナスクリアランス (プレロード) • C0: 陽性クリアランス C1: 広い空隙 |
精度レベル
標識なし:普通レベル (レベル0) • P6 • P5 • P4 • P2 ※ RA タイプの正確性については,私たちに相談してください. |
特徴
1高精度:P4精度,P2精度
2高硬さ:このシリーズベアリングは,プレロード
3. 高負荷:このシリーズベアリングは,両方向の軸負荷,半径負荷および傾きモメントを耐えることができます.
4. 小サイズ:このシリーズベアリングは,機械ツールのスペースを節約することができます
仕様
| モデル番号 | 尺寸 (mm) | 肩の高さ | 基本負荷評価 (放射性) | 体重 | ||||||
| ID | 過剰摂取 | ローラーピッチ直径 | 高さ | シャムファー | C.C. | コール | ||||
| d | D | Dpw | B B1 | rmin | ds | ほら | KN 関連品 | KN 関連品 | キロ | |
| RA5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
問い合わせを直接私たちに送ってください.
