起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
RUシリーズ
 |

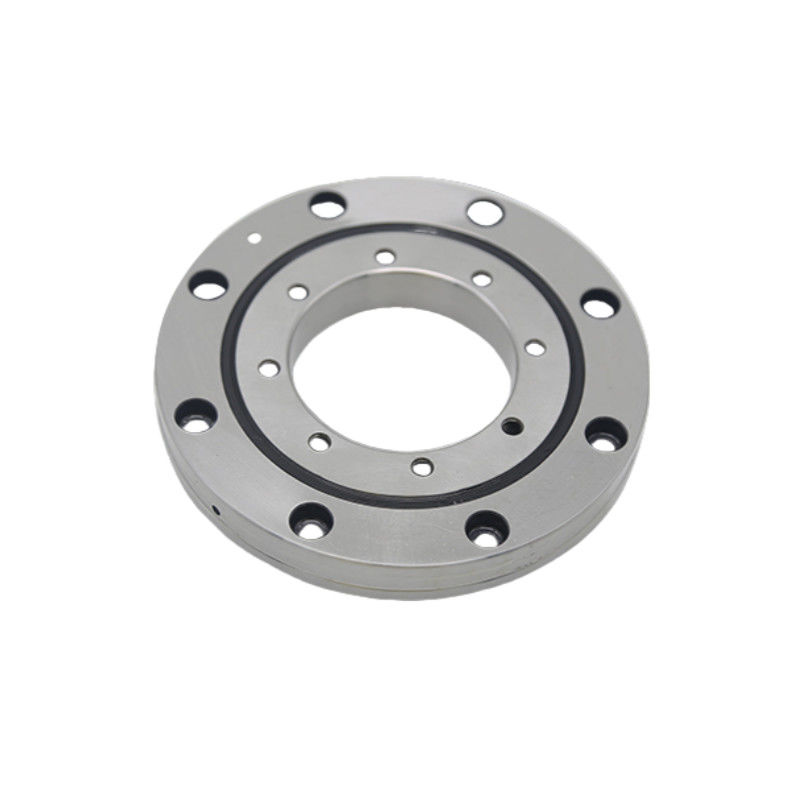

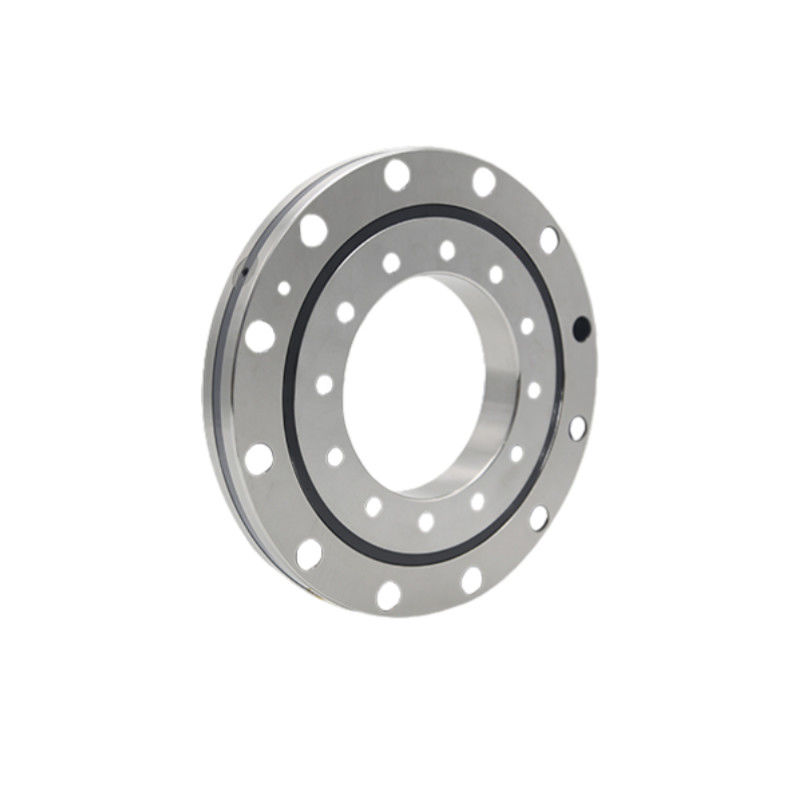

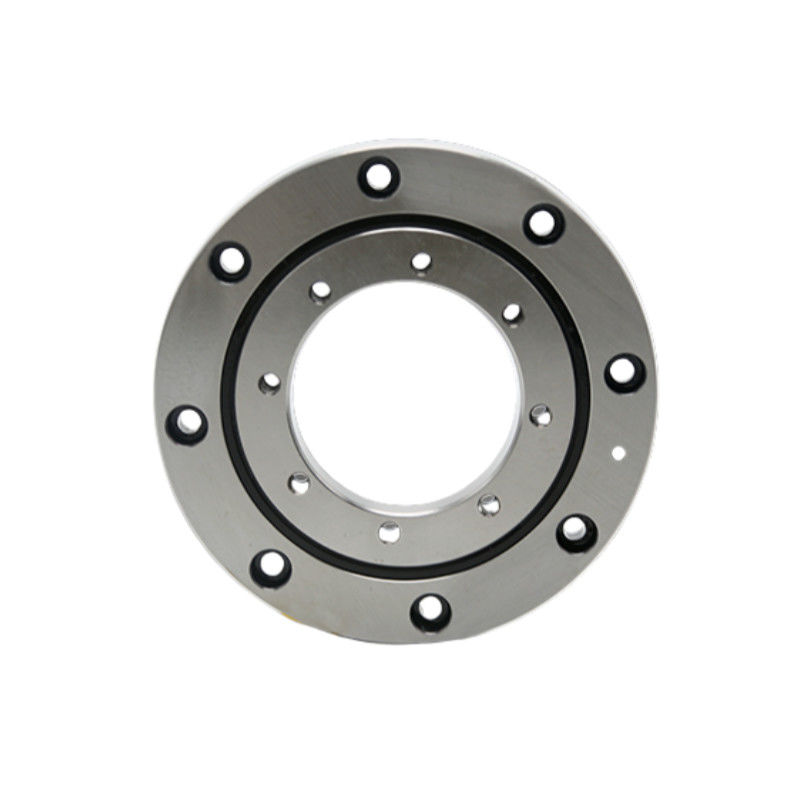

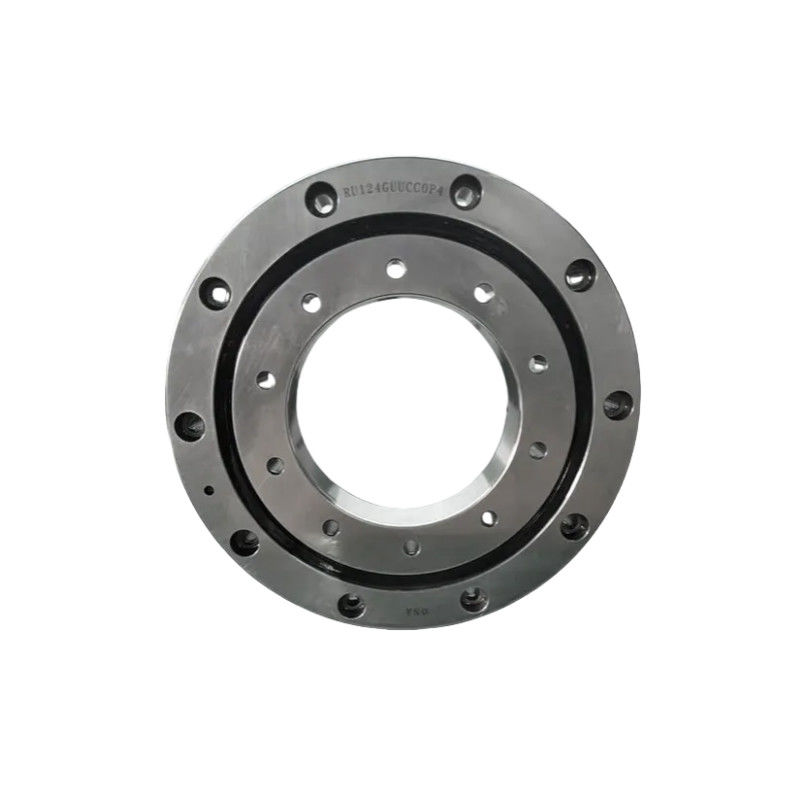

RUシリーズ (Integral Inner and Outer Ring with Mounting Holes) 外側と内側の両方のリングにマウントホールがあるため,座席の設置中にフレンズとサポートを固定する必要はありません.さらに外輪と内輪の両方の全体構造により,装置は性能にほとんど影響を与えないため,安定した回転精度とトルクを達成する.外輪と内輪が回転する状況に適しています. |
モデルと命名規則
| RU | 124 | UU | CC0 | P2 | G または X | G または X |
| 名目型 | ピッチ直径 (mm) |
密封モード
• 標識なし: 密封されていない • UU:両側にシール (外輪の沈み穴) U:片側ベルトシール (外輪の非反沈側) |
ラジアルクリアランス
• CC0:マイナスクリアランス (プレロード) • C0: 陽性クリアランス |
精度レベル
• P5 • P4 • P2 |
設置穴の方向
• 無:内輪と外輪は,同じ方向で,両側が反沈穴です. • G:内輪と外輪は,両側が逆の方向で穴を掘っている • X: リングの反沈穴が内輪のワイヤの穴 (穴を通る) |
適正記号
• 無: 付属品 は ない • -N: オイルノイズ |
特徴
1高精度:P4精度,P2精度
2高硬さ:このシリーズベアリングは,プレロード
3. 高負荷:このシリーズベアリングは,両方向の軸負荷,半径負荷および傾きモメントを耐えることができます.
4. 小サイズ:このシリーズベアリングは,機械ツールのスペースを節約することができます
仕様
| モデル | サイズ | 肩の寸法 | 基本負荷評価 (放射性) | 体重 | 中輪 | 外輪 | ||||||||
| 中輪 | 外輪 | ローラーピッチ・ダイア | 高さ | シャムファー | C.C. | コール | 中央図のマウントホール PCD1 | 設置穴の大きさ | ホールの中央図を設置する. PCD2 | 設置穴の大きさ | ||||
| d | D | Dpw | B について | rmin | Ds | ほら | KN 関連品 | KN 関連品 | キロ | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | 4-M3 穴を通す糸 | 42 | 6-Dia3.4 穴を抜いて |
| デイア6.5対孔 深さ33 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | 穴を通す6M3糸 | 57 | 6-Dia3.4 穴を抜いて |
| デイア6.5対孔 深さ33 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | 穴を通す6M3糸 | 67 | 6-Dia3.4 穴を抜いて |
| デイア6.5対孔 深さ33 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | 8-M4 穴を通す糸 | 83 | 6-Dia4.5 穴を通って |
| デイア8対孔 深さ44 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | 穴を抜ける8M5糸 | 105 | 8-Dia5.5 穴を抜ける |
| デイア9.5対孔 深さ54 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5.5 穴を抜いて | 148 | 10-Dia5.5 穴を抜いて |
| デイア9.5対孔 深さ54 | デイア9.5対孔 深さ54 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-M5 穴を通す糸 | 148 | 10-Dia5.5 穴を抜いて |
| デイア9.5対孔 深さ54 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 穴を抜いて | 187 | 12-Dia9 穴を抜いて |
| デイア14対孔 深さ86 | デイア14対孔 深さ86 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-M8スレッド 穴を貫く | 187 | 12-Dia9 穴を抜いて |
| デイア14対孔 深さ86 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 穴を抜いて | 217 | 12-Dia9 穴を抜いて |
| デイア14対孔 深さ86 | デイア14対孔 深さ86 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-M8スレッド 穴を貫く | 217 | 12-Dia9 穴を抜いて |
| デイア14対孔 深さ86 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 穴を通って | 270 | 12-Dia11 穴を通って |
| ダイア17.5 対孔 深さ108 | ダイア17.5 対孔 深さ108 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 穴を通す糸 | 270 | 12-Dia11 穴を通って |
| ダイア17.5 対孔 深さ108 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 穴を通って | 350 | 16-Dia14 穴を通って |
| ダイア20対孔 深さ13 | ダイア20対孔 深さ13 | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-M12 穴を通す糸 | 350 | 16-Dia14 穴を通って |
| ダイア20対孔 深さ13 | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 穴を通って | 505 | 24-Dia14 穴を通って |
| ダイア20対孔 深さ13 | ダイア20対孔 深さ13 | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 穴を通す糸 | 505 | 24-Dia14 穴を通って |
| ダイア20対孔 深さ13 | ||||||||||||||
適用する
|
|
|
|
| 産業自動化 | 医療機器 | 航空宇宙 | 精密機器 |
問い合わせを直接私たちに送ってください.
