起源の場所:
中国
ブランド名:
HONPINE
モデル番号:
TDB-170-050-NH-A

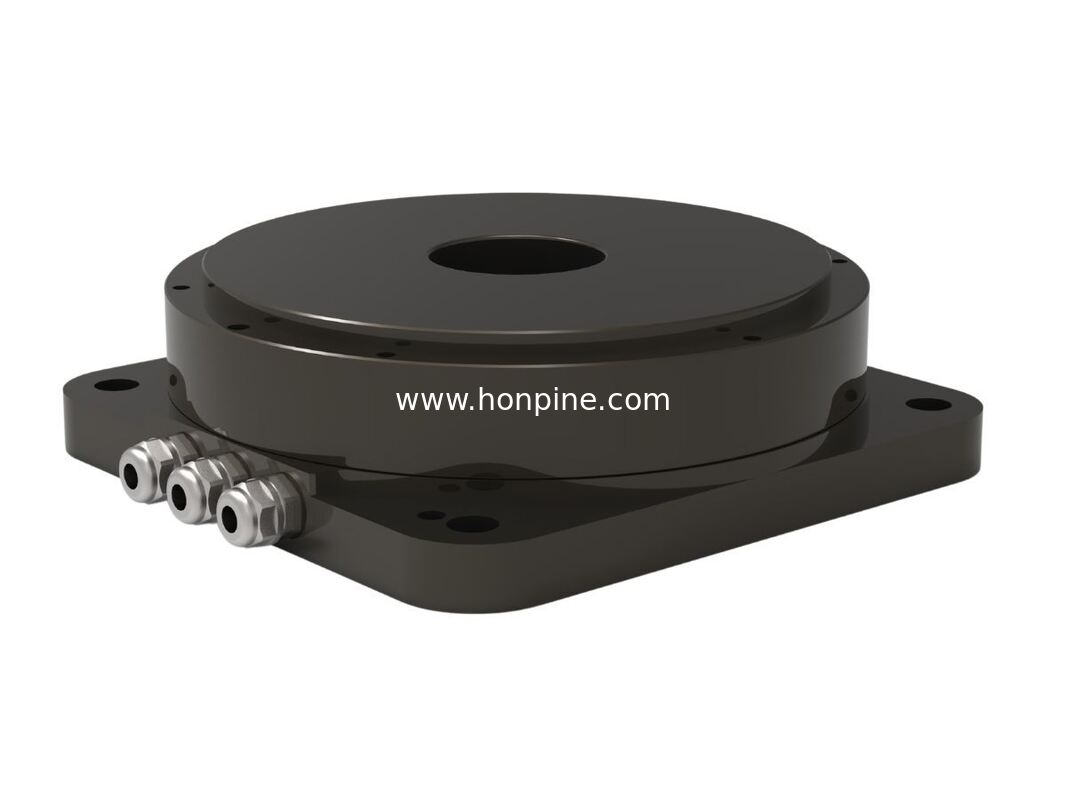

TDB-170-050-NH-A トルク モーターは、正確な制御を備えた低速、高トルクの DC モーターです。伝達誤差の排除、高剛性・低振動、高速応答、低メンテナンス性などが特長です。半導体ウェーハ加工機、精密インデックステーブル、高精度ダイレクトドライブターンテーブル、LCDパネルハンドリングシステムなどの精密オートメーション機器でよく使用されます。
| パフォーマンス | ユニット | パフォーマンス | ユニット |
連続トルク |
6N・m | ピークトルク | 18N・m |
継続電流 |
2 アーム | ピーク電流 | 6 アーム |
| 定格電力 | 220W | トルク定数 | 3N・m/腕 |
抵抗値@25℃ |
6オームLL | インダクタンス | 7.5mH |
逆起電力一定@25℃ |
2.7 Vrms/rad/s | 慣性モーメント | 0.0066kg・m^2 |
| 正確さ | ±15秒角 | 再現性 | ±2 アーク秒 |
| 最大アキシアル荷重 | 2000N | 最大モーメント荷重 | 60N・m |
アキシアル振れ |
5μm | ラジアル振れ | 5μm |
| 最高速度 | 350rpm | モーターの質量 | 3.7kg |
| 極数 | 30 | 解決 | 23ビットBis-C |
直径 |
170mm | 身長 | 50mm |
HONPINE はダイレクト ドライブ トルク モーターの研究開発と製造を専門とし、ダイレクト ドライブ モーター製品ラインの開発、生産、管理専用の 5,000 平方メートルの施設を設立しています。この施設には、ダイナモメーター、全自動巻線機、CNC マシニング センター、レーザー干渉計、自動ポッティングマシン、塩水噴霧試験室など、包括的な高度な機械が装備されています。さらに、シンガポール、蘇州、深センに販売・アフターサービスセンターを設置しています。半導体装置製造の現地化を支援するため、同社は2024年に精密組立クリーンルームと研究開発ラボを委託した。HONPINEはISO9001やCEなどの品質認証を取得し、独自開発した製品は発明と実用新案の両方で数十件の特許を取得している。
問い合わせを直接私たちに送ってください.
