起源の場所:
中国
ブランド名:
HONPINE
モデル番号:
TDB-170-095-NH-A

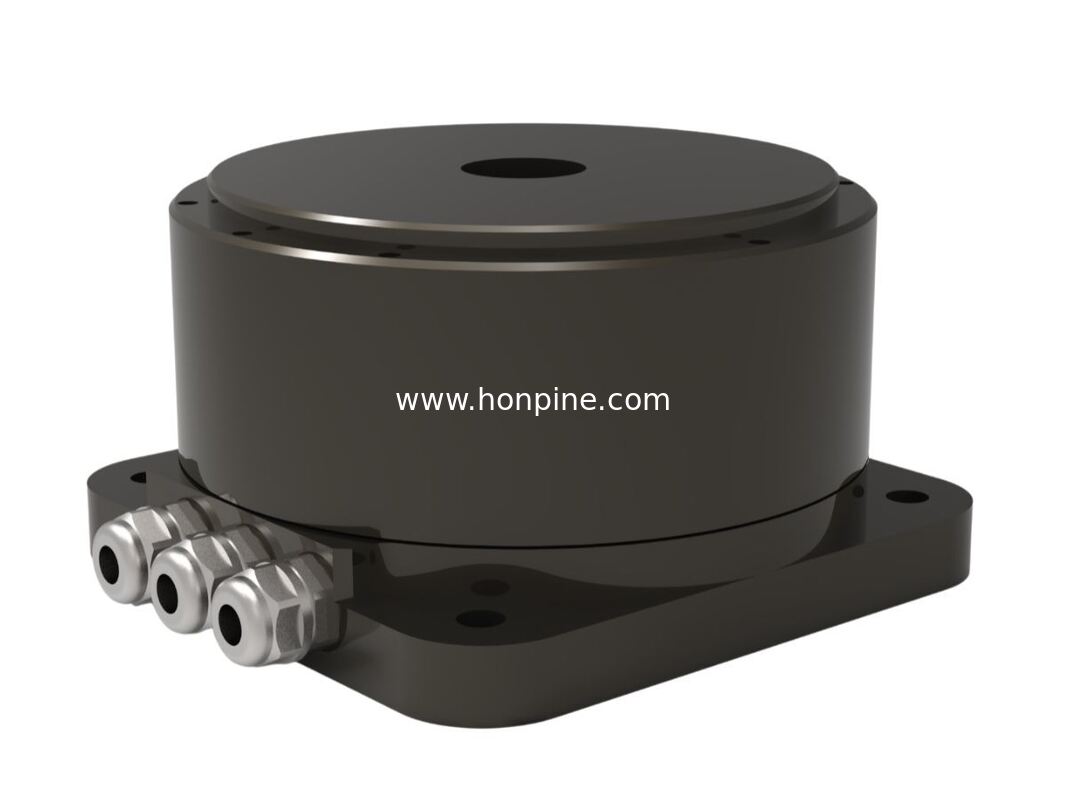

TDB-170-095-NH-A 直駆トルクモーターは外向きのローターの設計を採用し,構造的にはより高い慣性モメントとより大きな出力半径を達成することを容易にする.簡単に起動し,ドライブの広い範囲とより良い互換性のためにホールセンサーと来ています増量エンコーダーを装備し,ほとんどのサーボ制御システムに適しています.位置付け精度は ± 20 弧秒,繰り返しは ± 1.5 弧秒です.精密加工と検査の要件を満たしている. これは,CNC回転テーブル,半導体機器,ロボット関節,精密検査などのアプリケーションに広く使用されています.
| パフォーマンス | ユニット | パフォーマンス | ユニット |
連続トルク |
20 N · m | ピークトルク |
65 N · m |
連続電流 |
2.5 武器 | ピーク電流 | 7.5 武器 |
| 定数電源 | 398W | トルク常数 |
8.7 N · m/Arms |
| 耐性 25°C | 10オーム L-L | 誘導力 |
17.4mH |
| バックEMF常数@25°C | 7.1 Vrms/rad/s | 慣性の瞬間 | 0.02kg.m^2 |
| 精度 | ±15 弧秒 | 繰り返し可能性 |
±2弧秒 |
| マックス.軸負荷 | 4000 N | マックス.モメント 負荷 |
200 N · m |
| 軸外流 | 5 um | 半径流出 |
5 um |
| マックス.スピード | 190回転/分 | モーターの質量 |
11.7kg |
| ポール番号 | 30 | 決議 | 23ビット Biss-C |
| 直径 | 170mm | 高さ |
95mm |
HONPINEは,直接駆動トルクモーターの研究開発と製造に特化した 5000平方メートルの施設を設立し,開発,生産,直接駆動エンジン製品ラインの管理設備は,ダイナモメーター,完全自動巻き込み機械,CNC加工センター,レーザーインターフェロメーター,自動鍋機さらに,同社はシンガポール,鈴州,深?? に販売・アフターサービスセンターを設立している.半導体機器の製造を地方化することを支援するHONPINEはISO9001とCEなどの品質認証を成功裏に取得しました.発明や実用モデルの特許を数多く取得しました.
