起源の場所:
中国
ブランド名:
HONPINE
モデル番号:
TDB-040-038-NH-AY

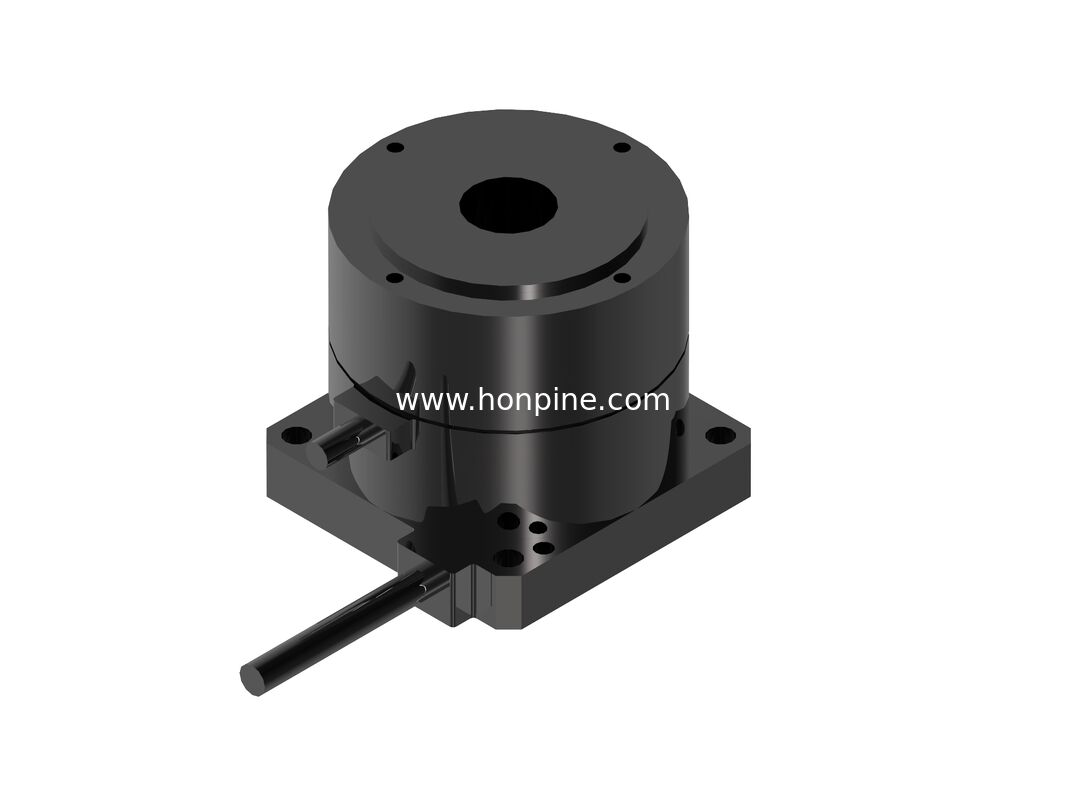

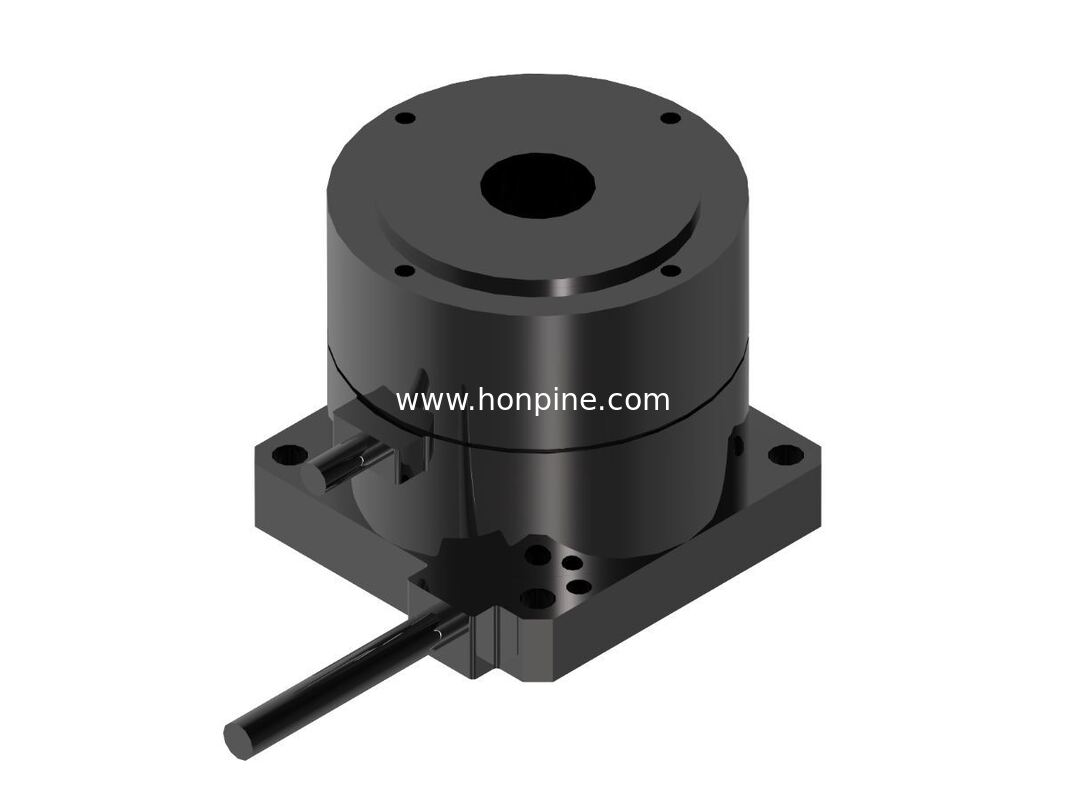

TDB-040-038-NH-AY ダイレクト ドライブ (DD) トルク モーターは、コンパクトな構造、高精度、高速応答を特徴としており、高精度の位置決めやダイレクト ドライブの用途に適しています。コンパクトなサイズと強力な性能を兼ね備えており、半導体装置、精密ステージ、自動化システムに最適です。
| パフォーマンス | ユニット | パフォーマンス | ユニット |
| 連続トルク | 0.13N・m | ピークトルク | 0.39N・m |
| 継続電流 | 0.63 腕 | ピーク電流 | 1.9 腕 |
| 定格電力 | 7W | トルク定数 | 0.21N・m/腕 |
| 抵抗値@25℃ | 7.5オームLL | インダクタンス | 1.5mH |
| 逆起電力一定@25℃ | 0.123 Vrms/rad/s | 慣性モーメント | 5x10^-6 Kg ·m^2 |
| 正確さ | ±40アーク秒 | 再現性 | ±2.5アーク秒 |
| 最大アキシアル荷重 | 20N | 最大モーメント荷重 | 0.4N・m |
| アキシアル振れ | 5μm | ラジアル振れ | 5μm |
| 最高速度 | 500rpm | モーターの質量 | 0.075kg |
| 極数 | 22 | 解決 | 819200 カウント/回転 |
| 直径 | 40mm | 身長 | 38.5mm |
| デジタルエンコーダに基づいています。標準的な旅行終了時の制限。 関連するパラメータおよび仕様は予告なく変更される場合があります。 |
オプションの接触バウンス レベルの場合、測定は一定の負荷と一定の温度に基づいています。 | ||
HONPINE はダイレクト ドライブ トルク モーターの研究開発と製造を専門とし、ダイレクト ドライブ モーター製品ラインの開発、生産、管理専用の 5,000 平方メートルの施設を設立しています。この施設には、ダイナモメーター、全自動巻線機、CNC マシニング センター、レーザー干渉計、自動ポッティングマシン、塩水噴霧試験室など、包括的な高度な機械が装備されています。さらに、シンガポール、蘇州、深センに販売・アフターサービスセンターを設置しています。半導体装置製造の現地化を支援するため、同社は2024年に精密組立クリーンルームと研究開発ラボを委託した。HONPINEはISO9001やCEなどの品質認証を取得し、独自開発した製品は発明と実用新案の両方で数十件の特許を取得している。
