起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
右角空洞回転テーブル
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
上部スピラルの曲面ギア設計の軟体体と接触歯表面の最適化された設計により,負荷が均等になり,高いトルク出力を可能にします.惑星減速器と組み合わせると, 振動比は最大で1になるように大きくなります.50.
主要な要素
ベースプレート: 組み立て全体を支える基盤で,機械に組み立てられる.
ロータリーメカニズム: テーブルを360度回転させる歯車やモーターも含まれます.
穴穴: 道具,冷却液,またはワイヤリングの通過を許可する中央空洞部分.
テーブルトップ: 固定用のTスロットを備えた作業部品を配置する表面.
角度調整メカニズム: テーブルを精確な角度で調整して,望ましい加工位置を達成できます.
ローヤリングシステム: 動作中にスムーズな回転と安定性を提供します.
制御システム: 正確な位置付けと移動のためのデジタル読み取りやCNC統合を含むことができる.
空間効率: 空洞な設計により,より長いパーツをより簡単に操作し,追加の固定装置の必要性を軽減します.
柔軟性 が 増える: 多軸加工が可能で,作業部件を位置変更することなく複雑な操作が可能である.
より 容易 に アクセス できる よう に する: ツールと検査のために作業部件により簡単にアクセスできます.
精度 が 向上 し た: 安定した精密な回転を提供し,より高い加工精度に貢献します.
自動化との統合: 効率的なワークフローのためにロボットシステムと簡単に接続できます.
性能パラメータ
| 性能パラメータ HRG200Z | |||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 27619×10−6 kg.m2 | ||
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | ||
| 合致するエンジン (サイズ) | 750-1KW サーボモーター Φ19-Φ70-Φ90-M5 |
許容される軸負荷 | 4000N | 潤滑剤 | 合成油脂 | ||
| 減量比 | 20 | 30 | 50 | 許容される放射負荷 | 2500N | 動作温度 | 〜10°C~90°C |
| 定数出力トルク | 112NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | ||
| 最大加速トルク | 201.6NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | ||
| 緊急停止トルク | 336NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | ||

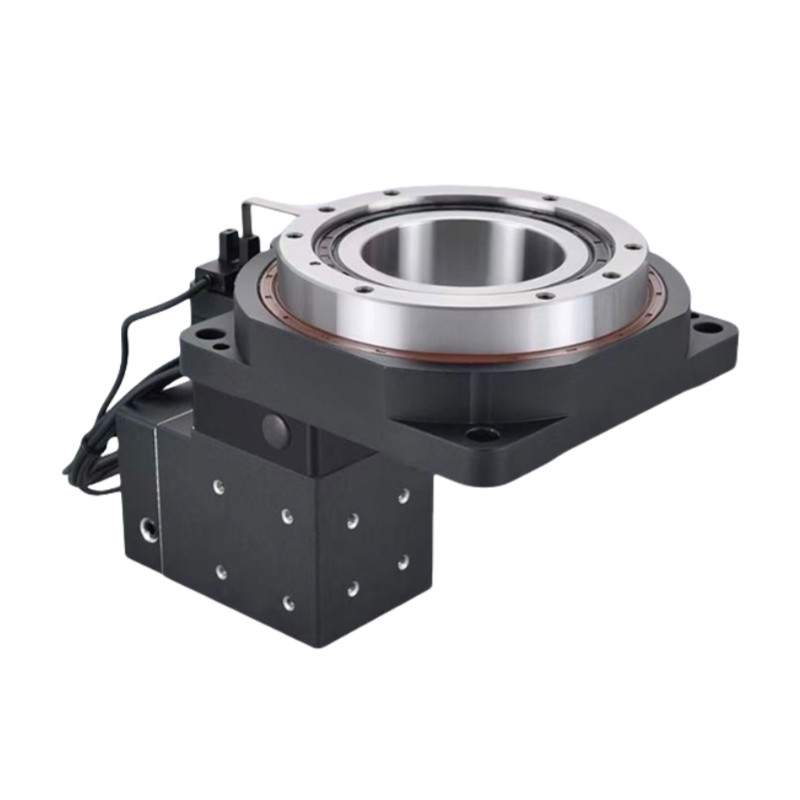

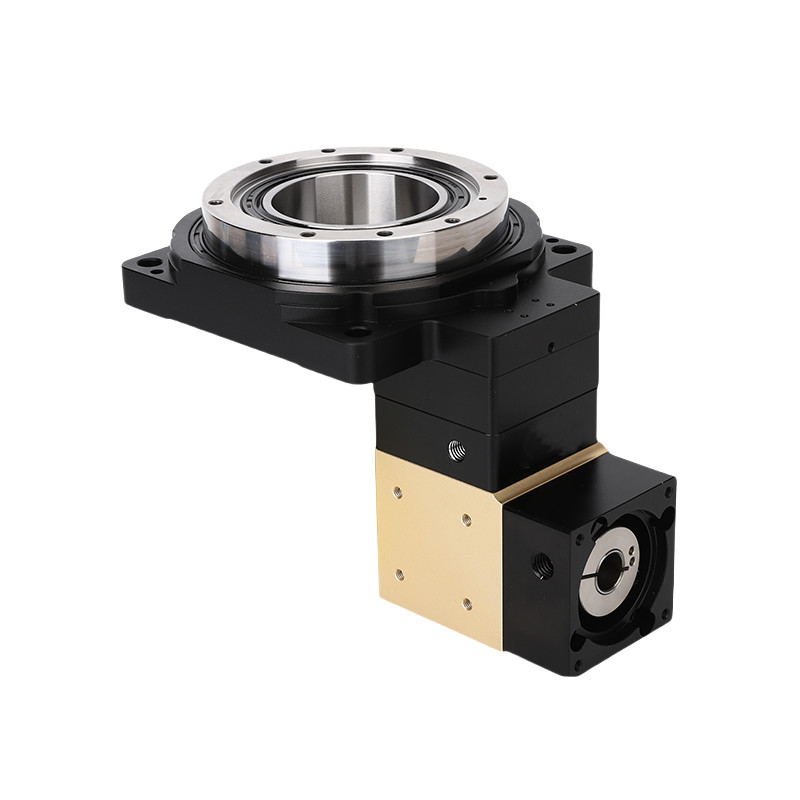

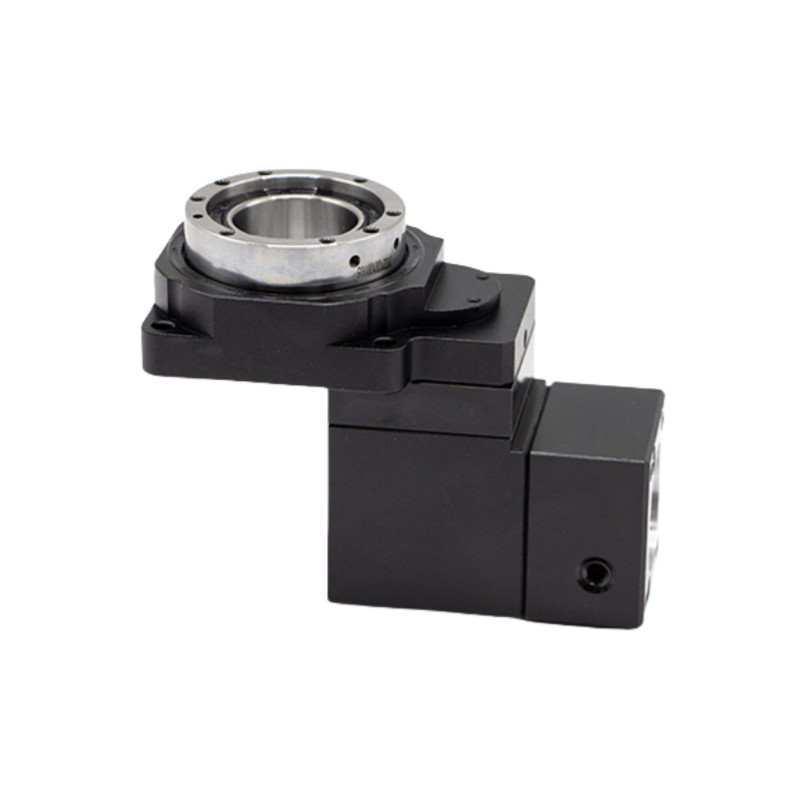

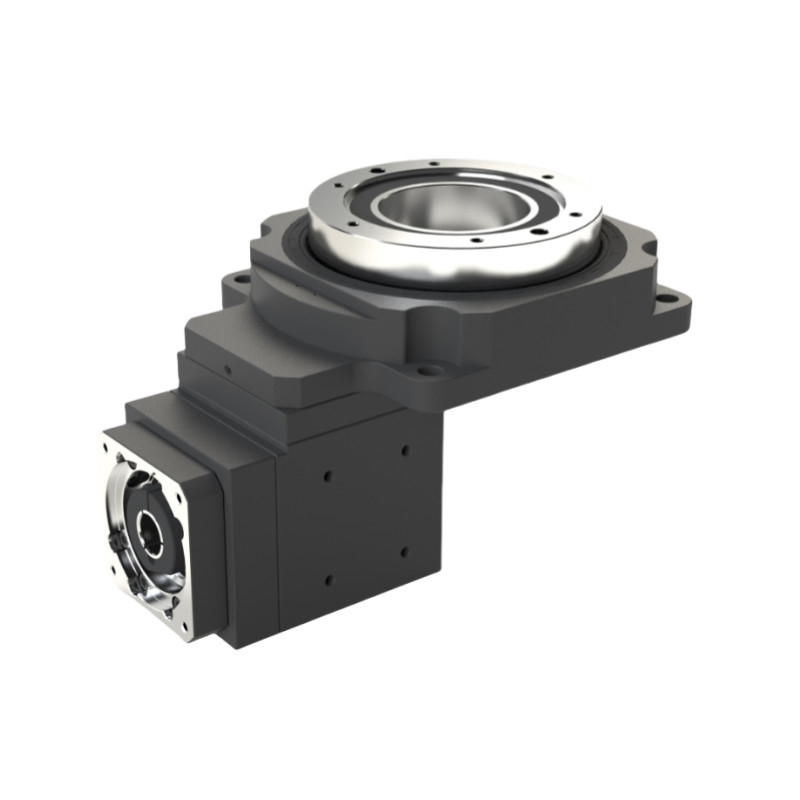

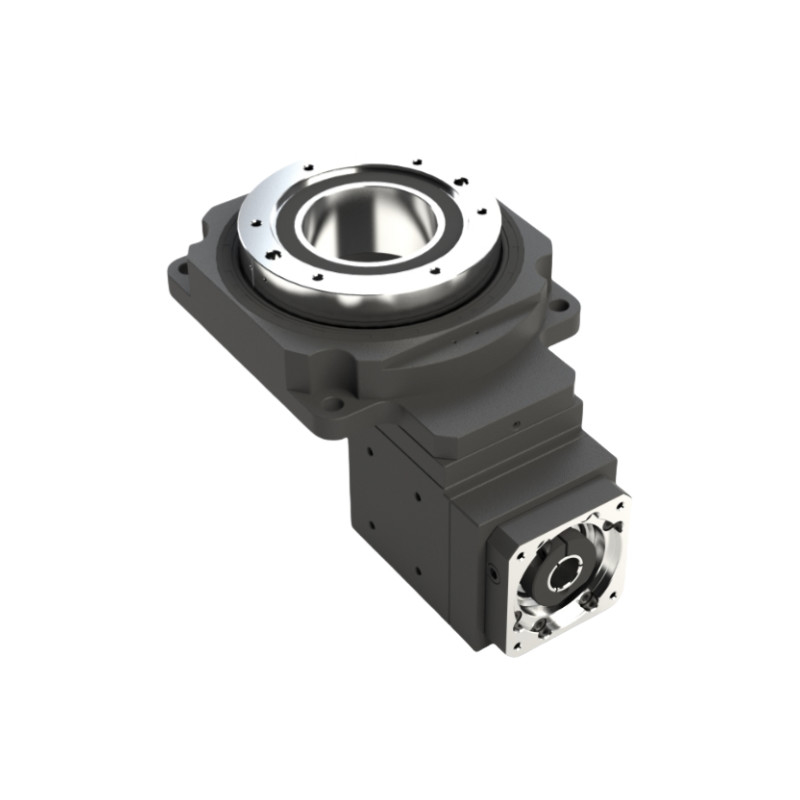

詳細な画像
 |
|
|
図面
ホールローータリープラットフォームの応用
CNC加工: 作業部件を位置変更することなく多軸加工を可能にするフレスリングおよびターニング作業に使用されます.
組み立て: 異なる角度から簡単にアクセスできるようにすることで,複雑な部品の組み立てを容易にする.
検査: 部品を回転させ,徹底的に検査できます.
溶接: 作業部位を望む角度に置き換えて自動化溶接プロセスを支援する.
ツール: 機械加工中に道具の変更や調整を必要とする設定に使用される.
