起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
HRGシリーズの空洞惑星統合機械
惑星ギアボックス付き空洞回転プラットフォームは,正確な動きのために空洞回転構造と惑星ギアボックスを組み合わせる機械システムである.空洞な設計は,ケーブルや液体の簡単にルーティングを可能にします惑星ギアボックスは,高トルクと低回転を供給し,スムーズで正確な回転運動を可能にします.これらのプラットフォームは,一般的にロボット工学,CNCマシン,自動化システム.
高精度:
5弧秒未満の重複定位精度を達成し,要求の高いアプリケーションで信頼性の高いパフォーマンスを保証します.
高度な硬さ:
精密なクロスロールベアリングによって支えられ,このプラットフォームは,従来のベアリングの10倍以上の硬さを提供して,有意な射線,軸,転覆力に耐えることができます.
柔軟なモーター互換性:
簡単に設定され,セルボモーターやステップモーターを含む様々なブランドやタイプのモーターをカスタマイズ可能なフレンズと入力シャフトで配置できます.
 | モデル | モデル | モデル | 割合 |
| ホール回転テーブル | 惑星減速器 | |||
HRG170A | HRG170 | HA090 | 35 七 10 |
性能パラメータ
| HRG170A | ||||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 27619×10−6 kg.m2 | |||
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | |||
| 合致するエンジン (サイズ) | 750-1KW サーボモーター Φ14-Φ50-Φ70-M4 | 許容される軸負荷 | 3000N | 潤滑剤 | 合成油脂 | |||
| 減量比 | 30 | 50 | 70 | 100 | 許容される放射負荷 | 2000N | 動作温度 | -10°C~90°C |
| 定数出力トルク | 112NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | |||
| 最大加速トルク | 201.6NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | |||
| 緊急停止トルク | 336NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | |||

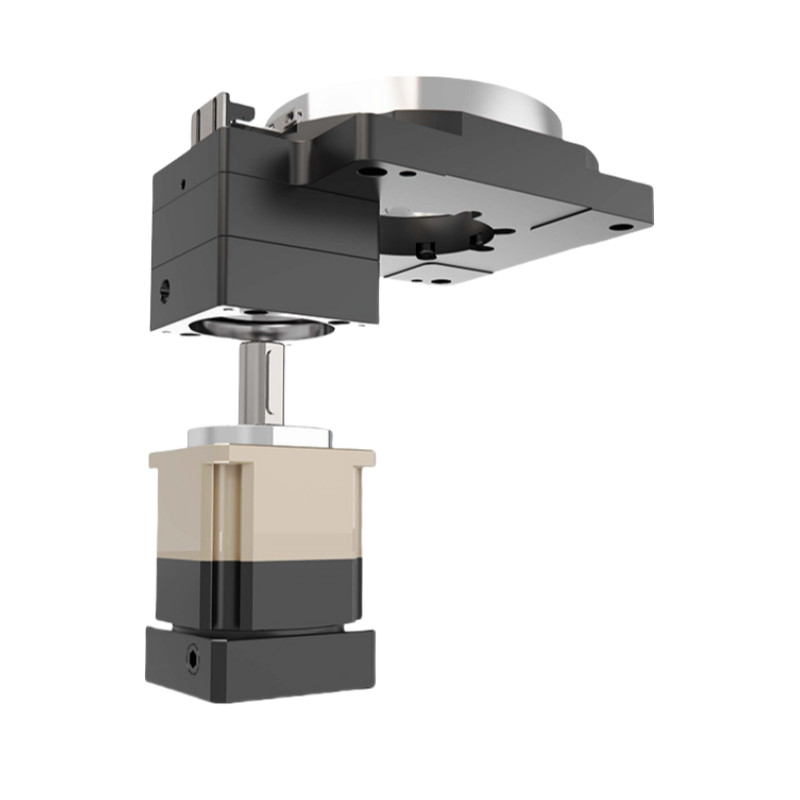

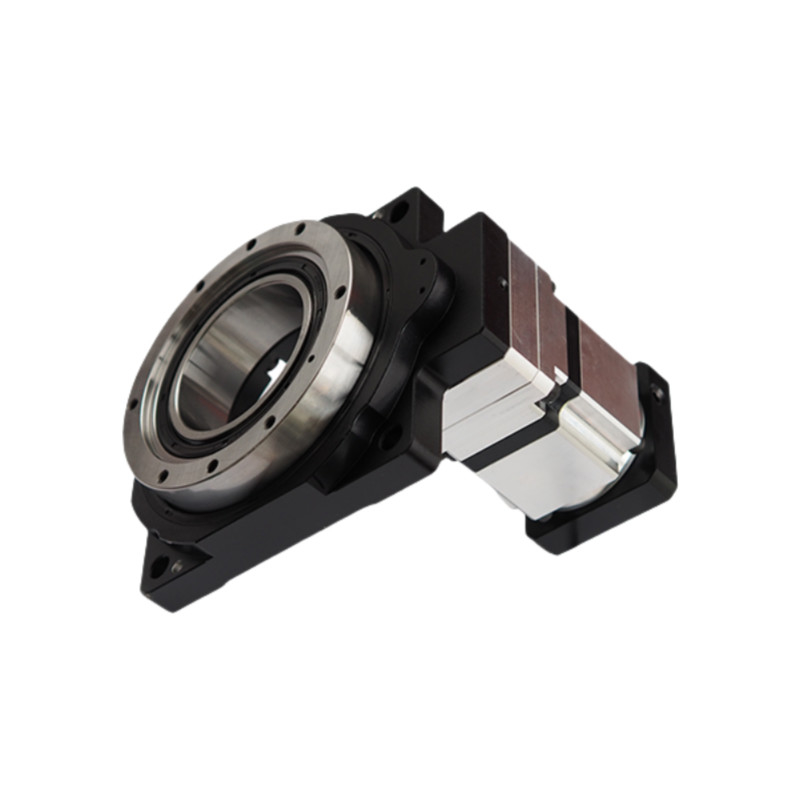

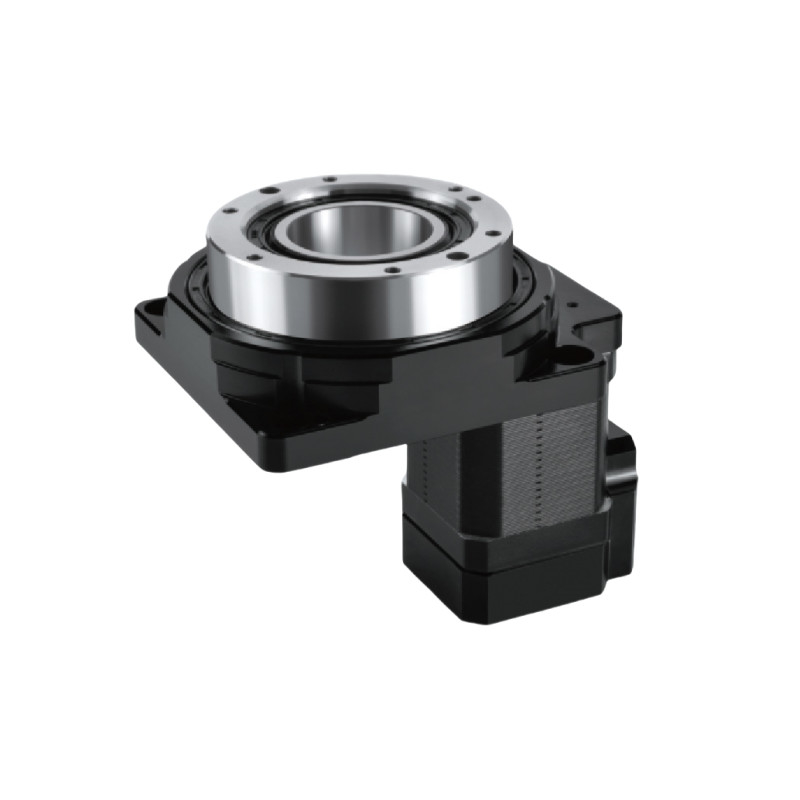

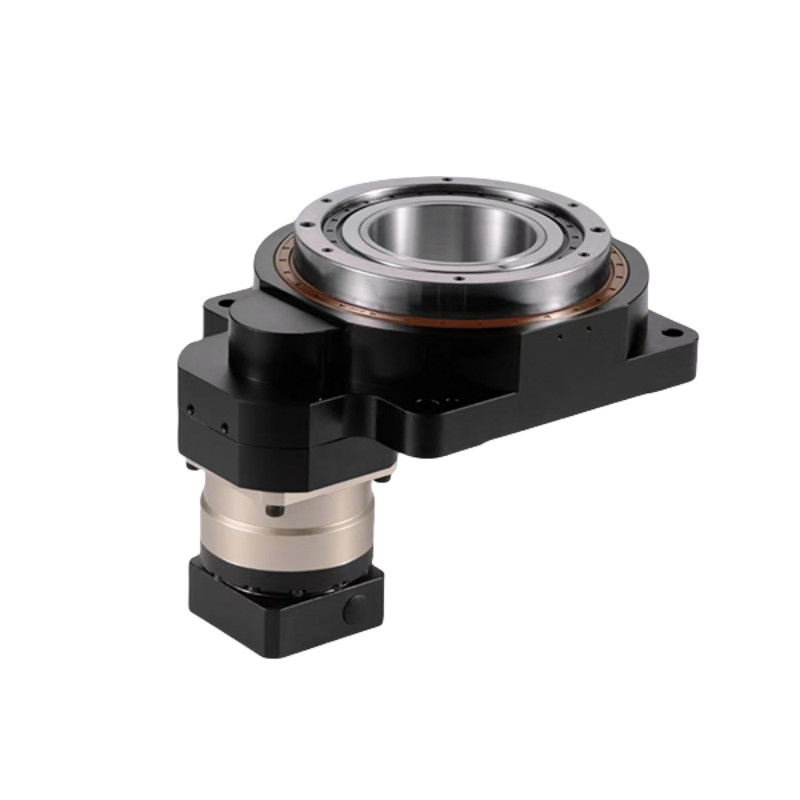

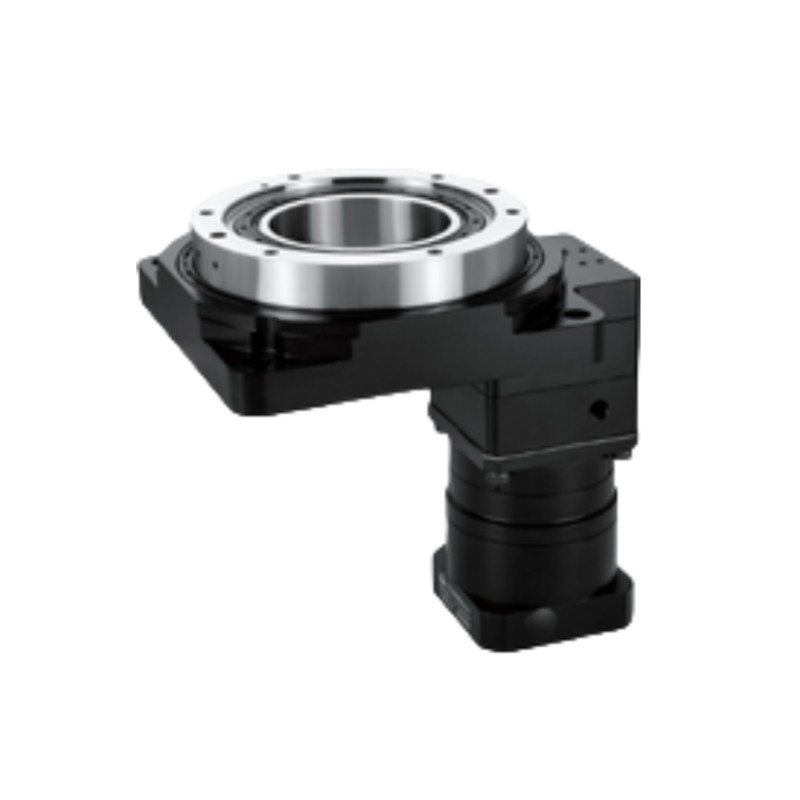

詳細な画像
| | | |
図面
ホールローータリープラットフォームの応用
ロボット:
ロボット用腕や操作器で 組み立て作業や材料処理の正確な位置付けと動きのために使われます
自動化システム:
自動生産ラインに組み込まれます 精度の高い回転運動が不可欠な 整理,梱包,パレット化などの作業です
CNC加工:
精密な回転のためのCNC機械で使用される フレーシング,ドリリング,ターニング作業.
医療機器:
画像システム,外科ロボット,そして正確な位置付けと動きのための研究室自動化などの医療機器で使用されます.
航空宇宙と防衛:
飛行シミュレーター,レーダーシステム,UAVで,正確な方向付けと安定化のために使用されます.
電気通信:
最適な信号伝達のために正確なアライナメントを確保するためにアンテナ位置付けシステムで使用される.
梱包 と 輸送
