起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
右角空洞回転テーブル

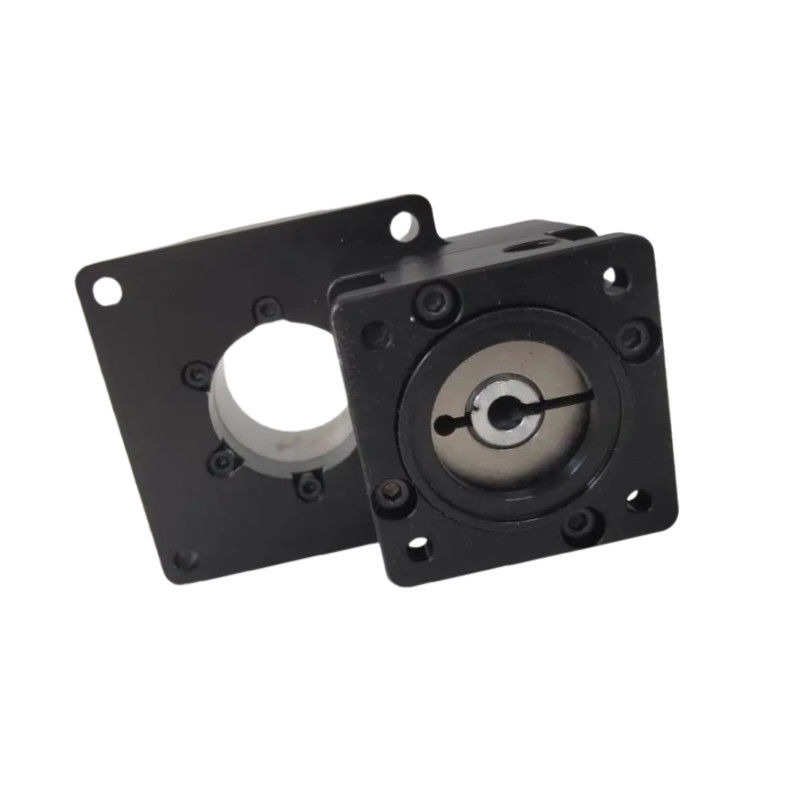

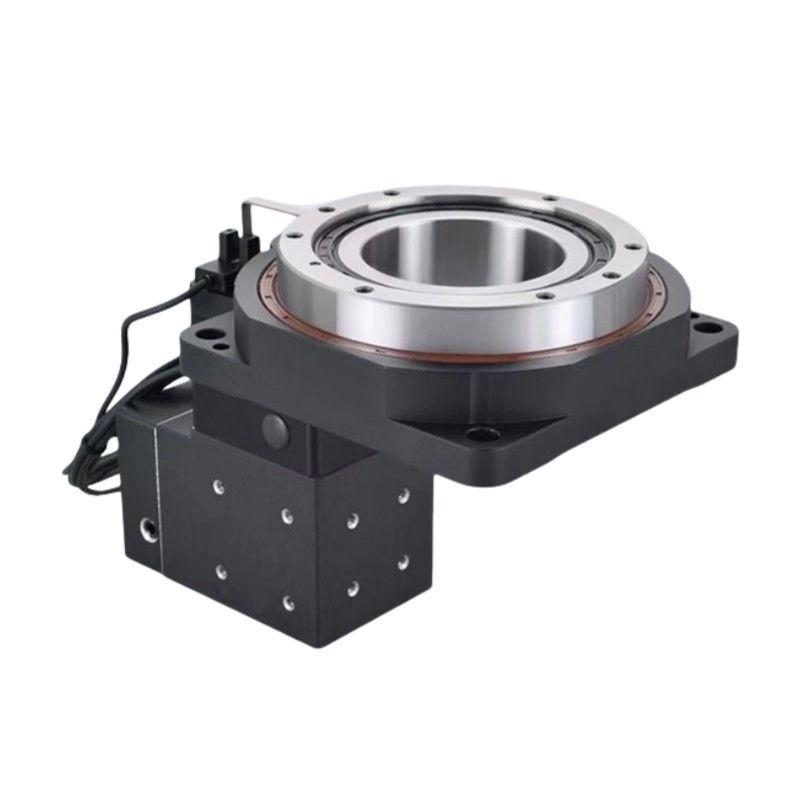

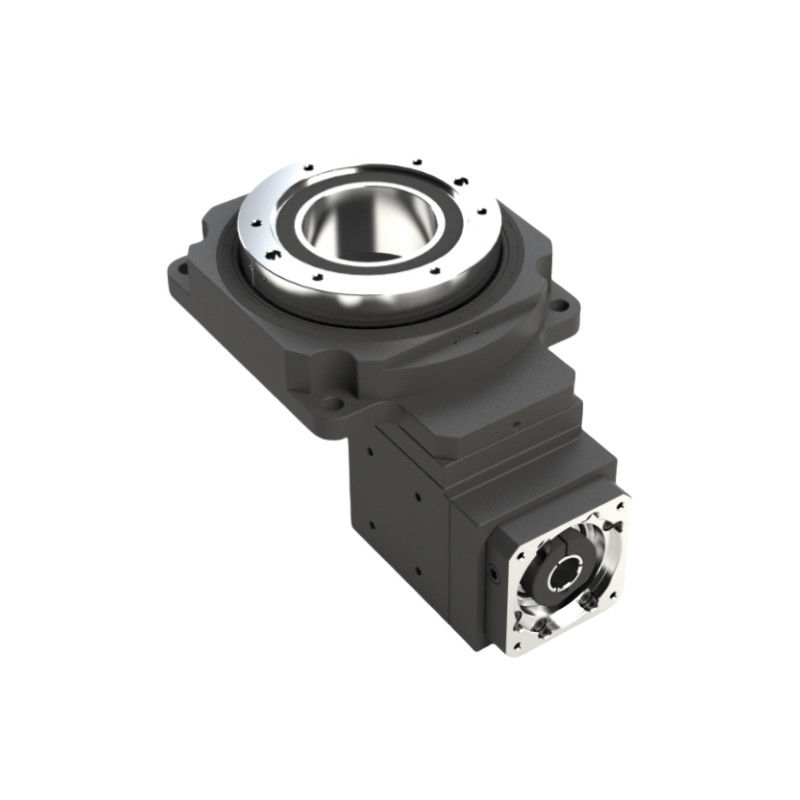

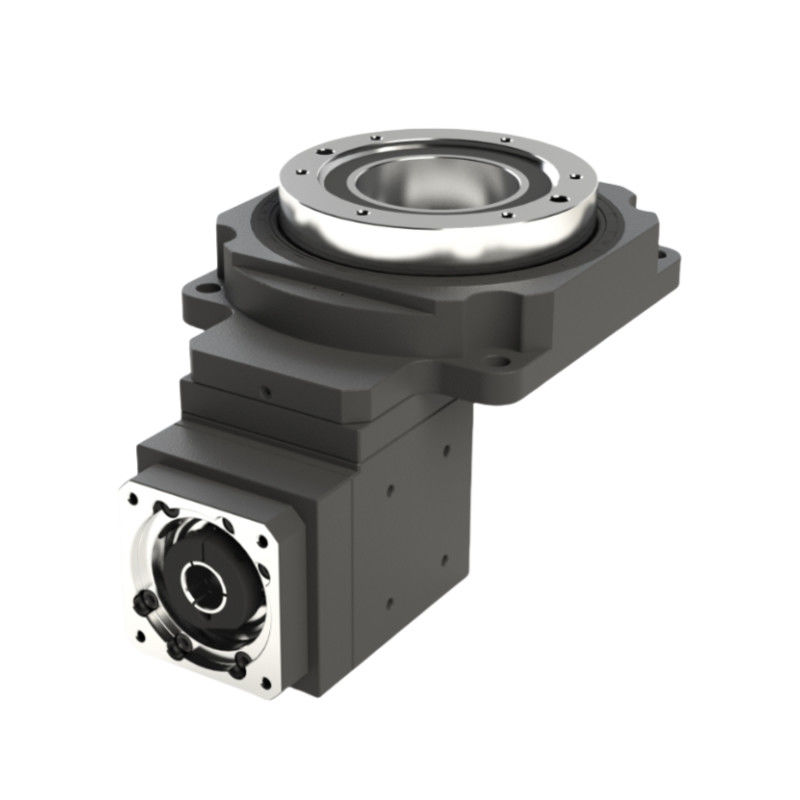

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
上部スピラルの曲面ギア設計の軟体体と接触歯表面の最適化された設計により,負荷が均等になり,高いトルク出力を可能にします.惑星減速器と組み合わせると, 振動比は最大で1になるように大きくなります.50.
主要な要素
ベースプレート: 組み立て全体を支える基盤で,機械に組み立てられる.
ロータリーメカニズム: テーブルを360度回転させる歯車やモーターも含まれます.
穴穴: 道具,冷却液,またはワイヤリングの通過を許可する中央空洞部分.
テーブルトップ: 固定用のTスロットを備えた作業部品を配置する表面.
角度調整メカニズム: テーブルを精確な角度で調整して,望ましい加工位置を達成できます.
ローヤリングシステム: 動作中にスムーズな回転と安定性を提供します.
制御システム: 正確な位置付けと移動のためのデジタル読み取りやCNC統合を含むことができる.
精密ベアリング: 円滑な回転と高精度を保証します.
調整可能な速度: 機械の必要に応じて,回転速度を変化させることができます.
制御統合: プログラムされた動作のためのCNC制御に接続できます.
性能パラメータ
| 性能パラメータ HRG170Z | |||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 27619×10−6 kg.m2 | ||
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | ||
| 合致するエンジン (サイズ) | 750-1KW サーボモーター Φ19-Φ70-Φ90-M5 |
許容される軸負荷 | 3000N | 潤滑剤 | 合成油脂 | ||
| 減量比 | 20 | 30 | 50 | 許容される放射負荷 | 2000N | 動作温度 | 〜10°C~90°C |
| 定数出力トルク | 55NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | ||
| 最大加速トルク | 110NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | ||
| 緊急停止トルク | 165NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | ||
詳細な画像
 |
|
|
図面
ホールローータリープラットフォームの応用
CNCフレーシング: 作業部件を位置変更することなく,複数の角度で精密な加工が可能.
組み立て作業: 異なる角度から簡単にアクセスできるようにして複雑な部品の組み立てを容易にする.
検査: 品質管理において,徹底的な検査のために部品を回転させるのに使用されます.
自動化システム溶接や塗装などの作業に ロボット腕と統合できます
