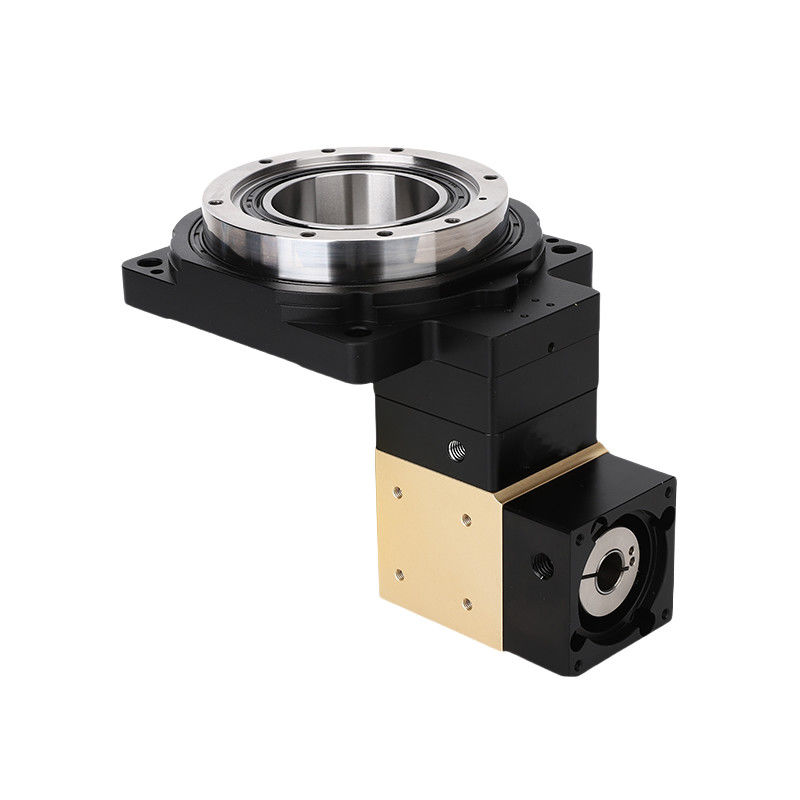

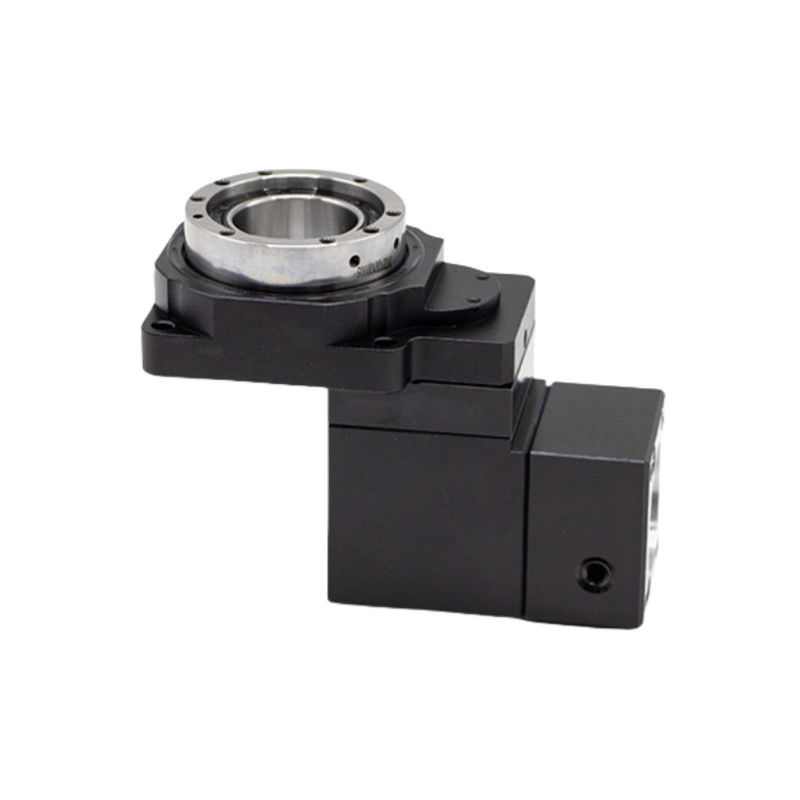

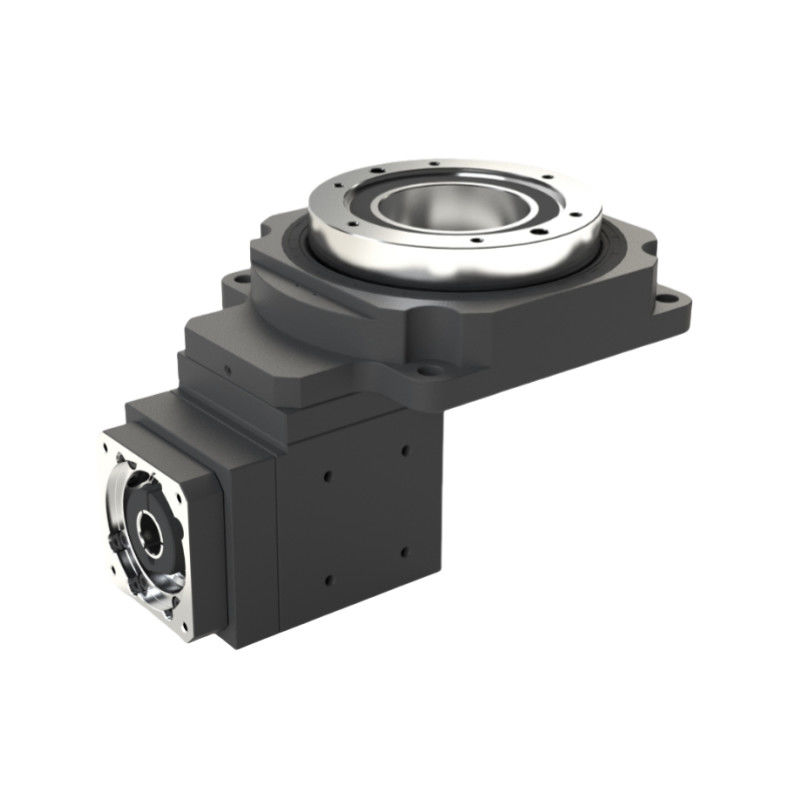

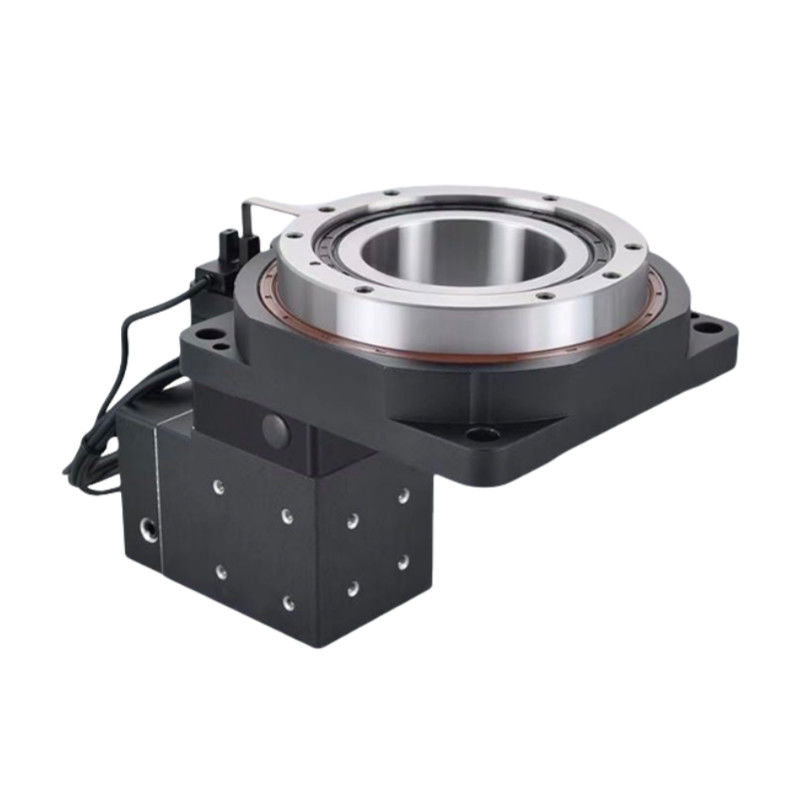

右角空洞回転テーブル
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
上部スピラルの曲面ギア設計の軟体体と接触歯表面の最適化された設計により,負荷が均等になり,高いトルク出力を可能にします.惑星減速器と組み合わせると, 振動比は最大で1になるように大きくなります.50.
主要な要素
ベースプレート: 組み立て全体を支える基盤で,機械に組み立てられる.
ロータリーメカニズム: テーブルを360度回転させる歯車やモーターも含まれます.
穴穴: 道具,冷却液,またはワイヤリングの通過を許可する中央空洞部分.
テーブルトップ: 固定用のTスロットを備えた作業部品を配置する表面.
角度調整メカニズム: テーブルを精確な角度で調整して,望ましい加工位置を達成できます.
ローヤリングシステム: 動作中にスムーズな回転と安定性を提供します.
制御システム: 正確な位置付けと移動のためのデジタル読み取りやCNC統合を含むことができる.
右角設計: 縦横の加工を可能にします.
ホロー・センター: ツールや材料をテーブルを通って移動させる.
精度制御: 正確な位置付けと回転のメカニズムを備えています.
耐久性: 頑丈な材料で作られ,重量加工負荷に耐える.
性能パラメータ
| HRG130Z | ||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 2772×10−6 kg.m2 | |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | |
| 合致するエンジン (サイズ) | 200〜400Wのサーボモーター Φ14-Φ50-Φ70-M4 |
許容される軸負荷 | 3000N | 潤滑剤 | 合成油脂 | |
| 減量比 | 20 | 30 | 許容される放射負荷 | 2000N | 動作温度 | 〜10°C~90°C |
| 定数出力トルク | 34NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | |
| 最大加速トルク | 61.2NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | |
| 緊急停止トルク | 102NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | |
詳細な画像
 |
|
|
図面
ホールローータリープラットフォームの応用
多軸加工: 複数の角度と方向性を要求する部品で複雑な操作が可能で,航空宇宙および自動車部品に最適です.
道具 と 鋳型 製造: 複雑な模具と模具の作成を容易にし,再配置せずに作業部品の複数の側面にアクセスできるようにします.
複雑な幾何学の機械加工: ブラケットやフレームなどの非従来の形状の部品の製造をサポートします.
組み立て作業: 特定の角度で部品を並べ,組み立て,生産ラインの効率を向上させるのに役立ちます.
精密 掘削 と 磨き: 特定の角度で精密な掘削やフレーシングを可能にし,製造の高度な精度を保証します.
CNC アプリケーション: 自動化されたタスクを実行するためにCNCマシンと統合され,生産性と一貫性を向上します.
医療機器の製造: 高精度と信頼性を要求する部品の生産に使用されます.
