起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
右角空洞回転テーブル

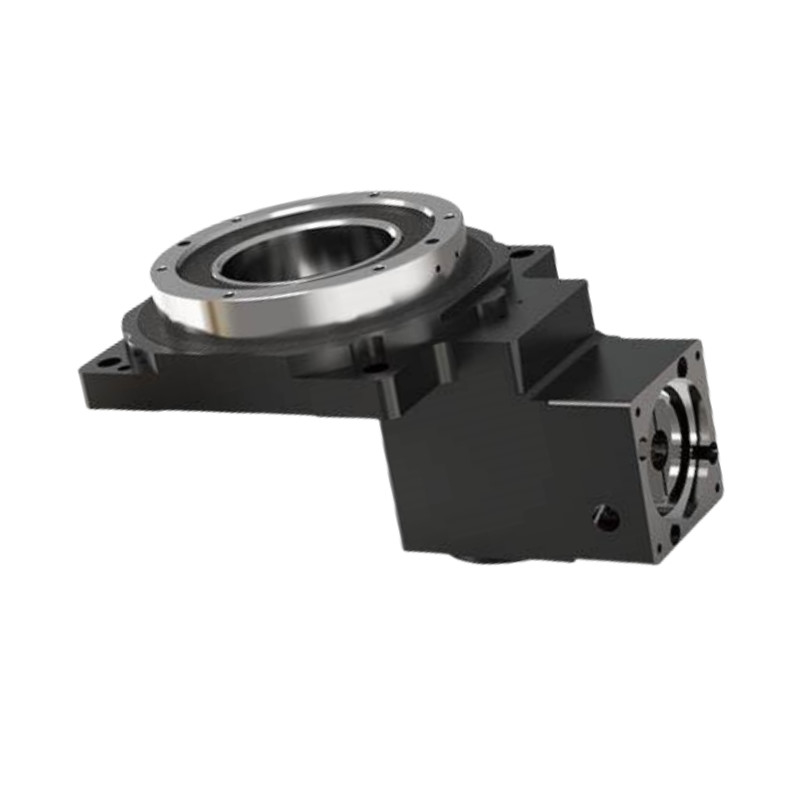

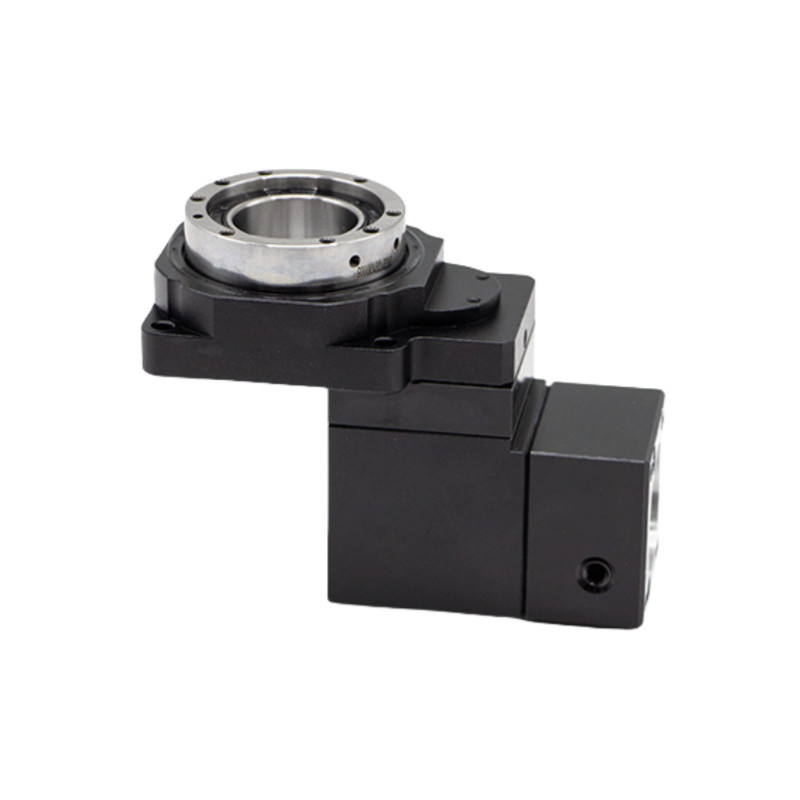

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
上部スピラルの曲面ギア設計の軟体体と接触歯表面の最適化された設計により,負荷が均等になり,高いトルク出力を可能にします.惑星減速器と組み合わせると, 振動比は最大で1になるように大きくなります.50.
歯輪は高強度炭化鋼合金製で,炭化後歯表面の硬さはHRC60±2°に達する.
サーボモーターと接続され,カムインデクサーが達成できない数字制御を満たす任意の角度でセグメントを作ることができます.
主要な要素
ベースプレート: 組み立て全体を支える基盤で,機械に組み立てられる.
ロータリーメカニズム: テーブルを360度回転させる歯車やモーターも含まれます.
穴穴: 道具,冷却液,またはワイヤリングの通過を許可する中央空洞部分.
テーブルトップ: 固定用のTスロットを備えた作業部品を配置する表面.
角度調整メカニズム: テーブルを精確な角度で調整して,望ましい加工位置を達成できます.
ローヤリングシステム: 動作中にスムーズな回転と安定性を提供します.
制御システム: 正確な位置付けと移動のためのデジタル読み取りやCNC統合を含むことができる.
高精度:
5弧秒未満の重複定位精度を達成し,要求の高いアプリケーションで信頼性の高いパフォーマンスを保証します.
高度な硬さ:
精密なクロスロールベアリングによって支えられ,このプラットフォームは,従来のベアリングの10倍以上の硬さを提供して,有意な射線,軸,転覆力に耐えることができます.
柔軟なモーター互換性:
簡単に設定され,セルボモーターやステップモーターを含む様々なブランドやタイプのモーターをカスタマイズ可能なフレンズと入力シャフトで配置できます.
 |
モデル | モデル | モデル | 正角の比率 |
| ホール回転テーブル | 右角 | |||
|
HRG60Z |
HRG60 | HAS042 |
23 について |
性能パラメータ
| 性能パラメータ HRG60Z | ||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 735×10-7 kg.m2 | |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | |
| 合致するエンジン (サイズ) | 50〜100Wのサーボモーター Φ8-Φ30-Φ46-M4 |
許容される軸負荷 | 150N | 潤滑剤 | 合成油脂 | |
| 減量比 | 10 | 15 | 許容される放射負荷 | 300N | 動作温度 | -10°C~90°C |
| 定数出力トルク | 5NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | |
| 最大加速トルク | 9NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | |
| 緊急停止トルク | 15NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | |

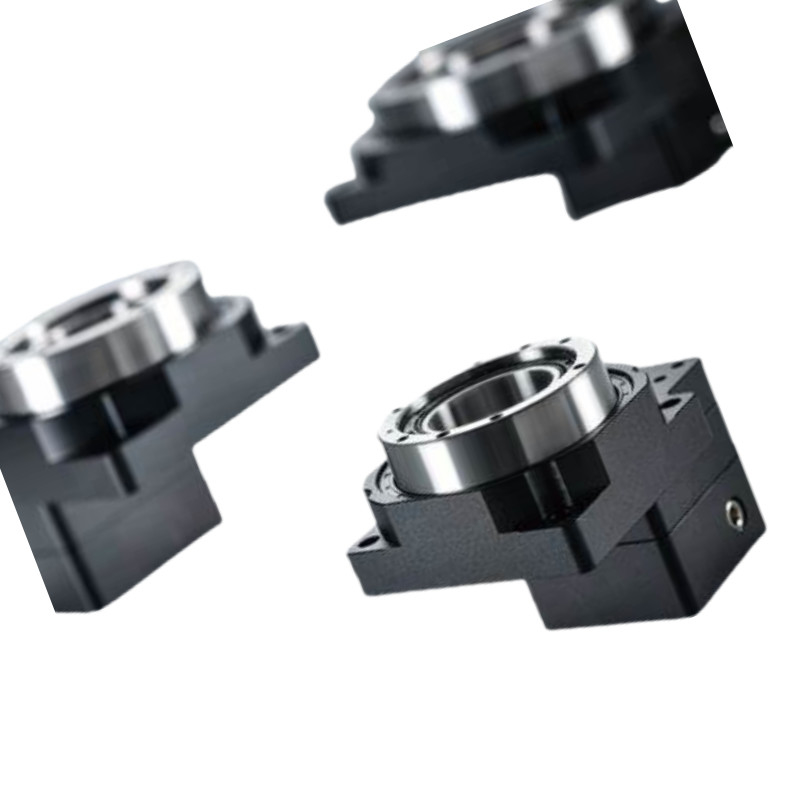

詳細な画像
|
|
|
図面
ホールローータリープラットフォームの応用
ロボット
ロボット用腕や操作器で 組み立て作業や材料処理の正確な位置付けと動きのために使われます
自動化システム
自動生産ラインに組み込まれます 精度の高い回転運動が不可欠な 整理,梱包,パレット化などの作業です
CNC加工
精密な回転のためのCNC機械で使用される フレーシング,ドリリング,ターニング作業.
医療機器
画像システム,外科ロボット,そして正確な位置付けと動きのための研究室自動化などの医療機器で使用されます.
航空宇宙と防衛
飛行シミュレーター,レーダーシステム,UAVで,正確な方向付けと安定化のために使用されます.
電気通信
最適な信号伝達のために正確なアライナメントを確保するためにアンテナ位置付けシステムで使用される.
梱包 と 輸送
