起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
HRGシリーズの空洞惑星統合機械
惑星ギアボックス付き空洞回転プラットフォームは,正確な動きのために空洞回転構造と惑星ギアボックスを組み合わせる機械システムである.空洞な設計は,ケーブルや液体の簡単にルーティングを可能にします惑星ギアボックスは,高トルクと低回転を供給し,スムーズで正確な回転運動を可能にします.これらのプラットフォームは,一般的にロボット工学,CNCマシン,自動化システム.
主要な要素
ベース: 固い プラットフォーム で 組み立て を 支え て いる.
ローティング・プラットフォーム: 垂直または水平軸の周りを回すことができる作業部位を保持する部品.
駆動メカニズム: これには回転と位置付けを提供するモーター (サーボまたはステップパー),ギア,ベルトが含まれます.
インデックスシステム: テーブルを特定した角度で固定するために,ピンやデテンツを使用することで,正確な位置付けを可能にします.
制御システム: 制御機,センサー,プログラミング用のユーザーインターフェースを含む動きを管理する電子機器.
ローヤリング: 摩擦を最小限に抑えながら,テーブルを円滑に回す.
マウント 機能: 固定装置や道具を固定するためのスロットや穴,作業部品の固定を保証する.
電源: 駆動装置と制御装置に必要な電力を供給する.
360 度 回転: 多面加工のために作業部位を回転させる能力を備えています.
精度制御: 通常,正確な位置付けのためのデジタル読み取りまたはエンコーダーで装備されています.
汎用性: シンプルから複雑な幾何学まで,幅広い用途に適しています.
固定メカニズム: 作業中に安定性を確保するために作業部位をしっかりと固定します.
 |
モデル | モデル | モデル | 割合 |
| ホール回転テーブル | 惑星減速器 | |||
|
HRG280A |
HRG280 | HA115 |
35 七 10 |
性能パラメータ
| HRG280A | ||||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 250回転/分 | 回転慣性 | 27619×10−6 kg.m2 | |||
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | |||
| 合致するエンジン (サイズ) | 750-1KW サーボモーター Φ14-Φ50-Φ70-M4 |
許容される軸負荷 | 7000N | 潤滑剤 | 合成油脂 | |||
| 減量比 | 30 | 50 | 70 | 100 | 許容される放射負荷 | 3500N | 動作温度 | -10°C~90°C |
| 定数出力トルク | 120NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | |||
| 最大加速トルク | 216NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | |||
| 緊急停止トルク | 600NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | |||

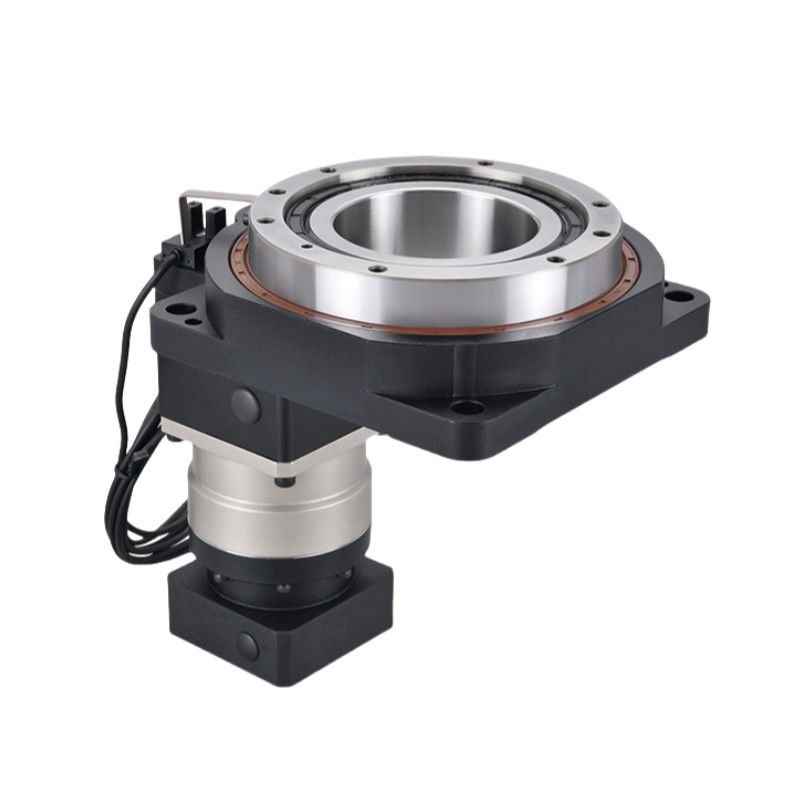

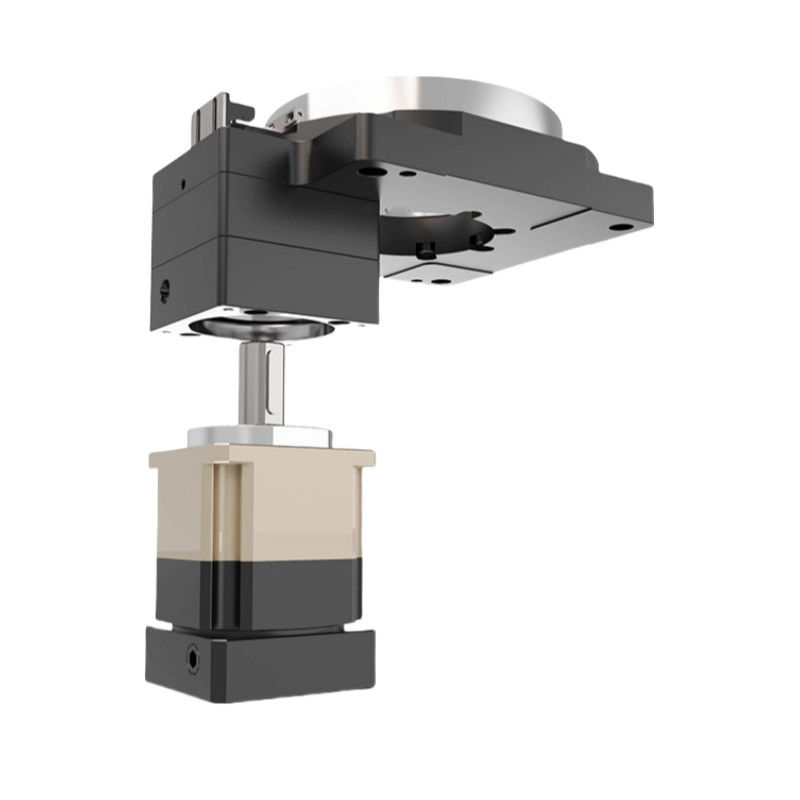

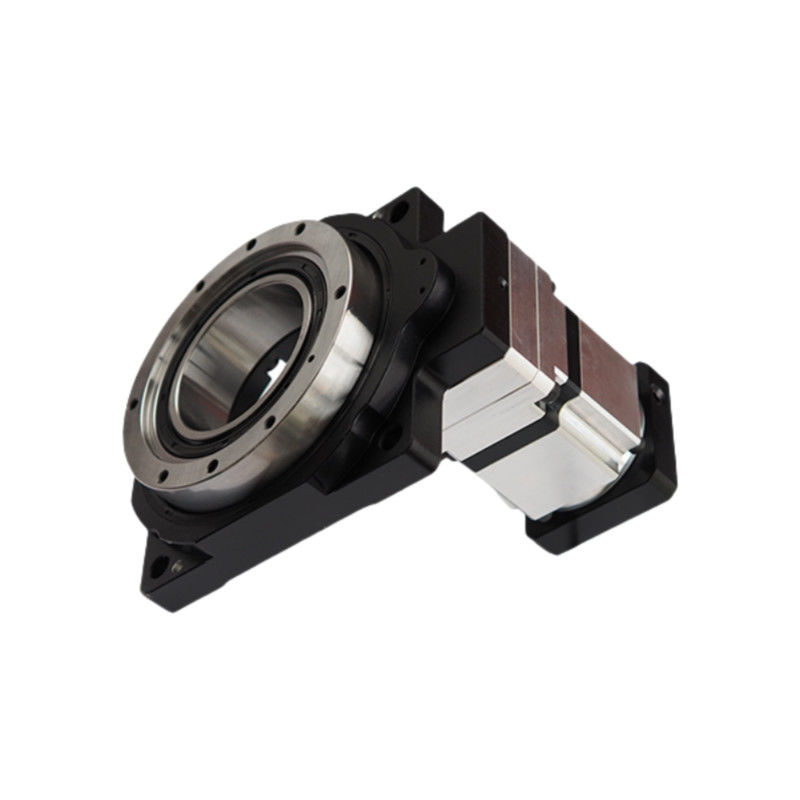

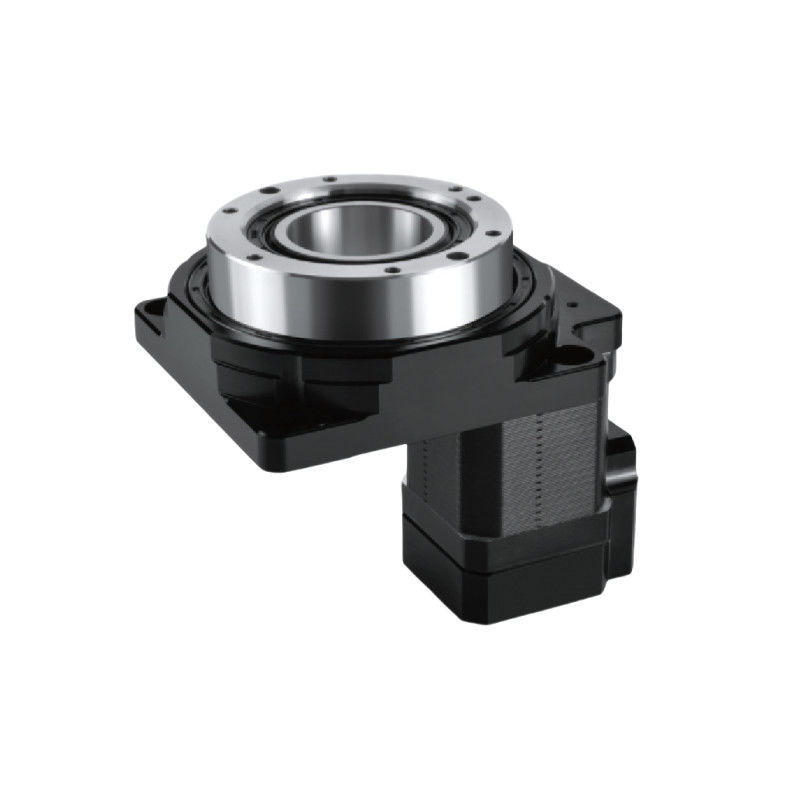

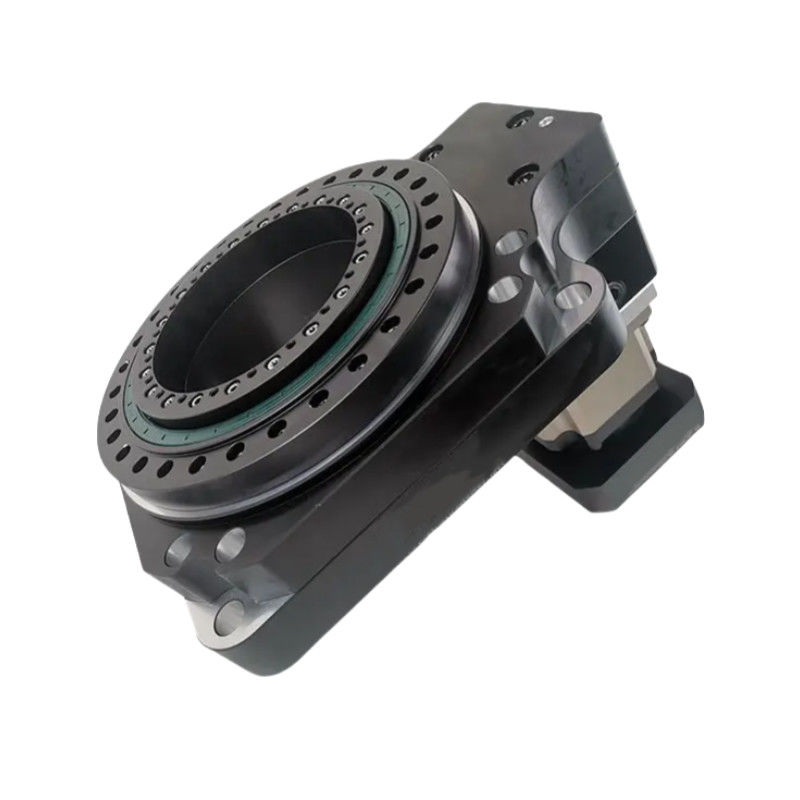

詳細な画像
|
|
|
|
図面
ホールローータリープラットフォームの応用
機械部品: 複雑な形やデザインを作るのに最適です
道具製作: 道具や模具の製造に使用される.
組み立て: 組み立て過程で部品の調整と位置付けを支援する.
