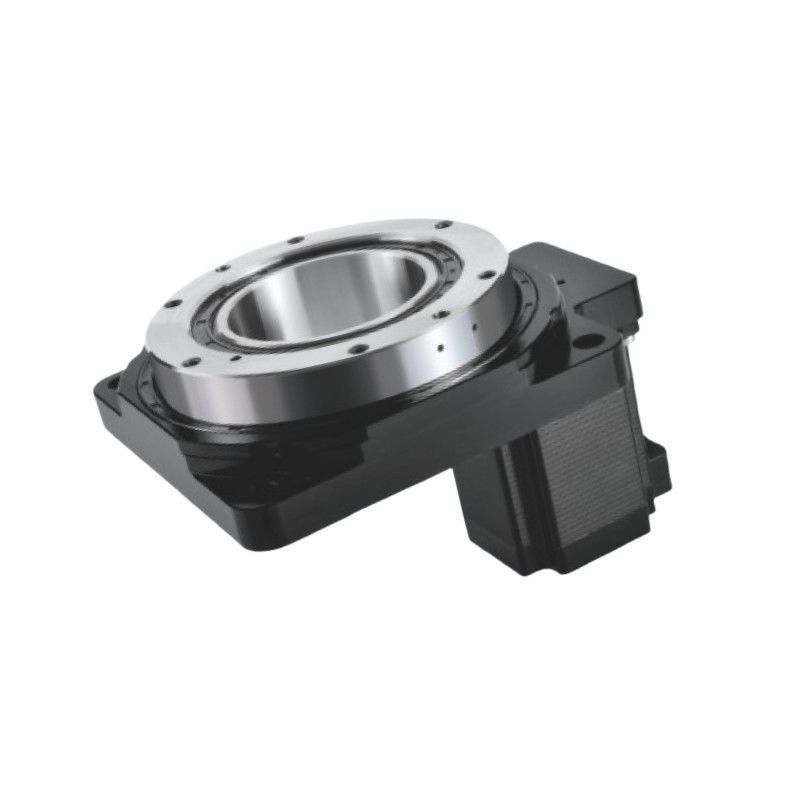

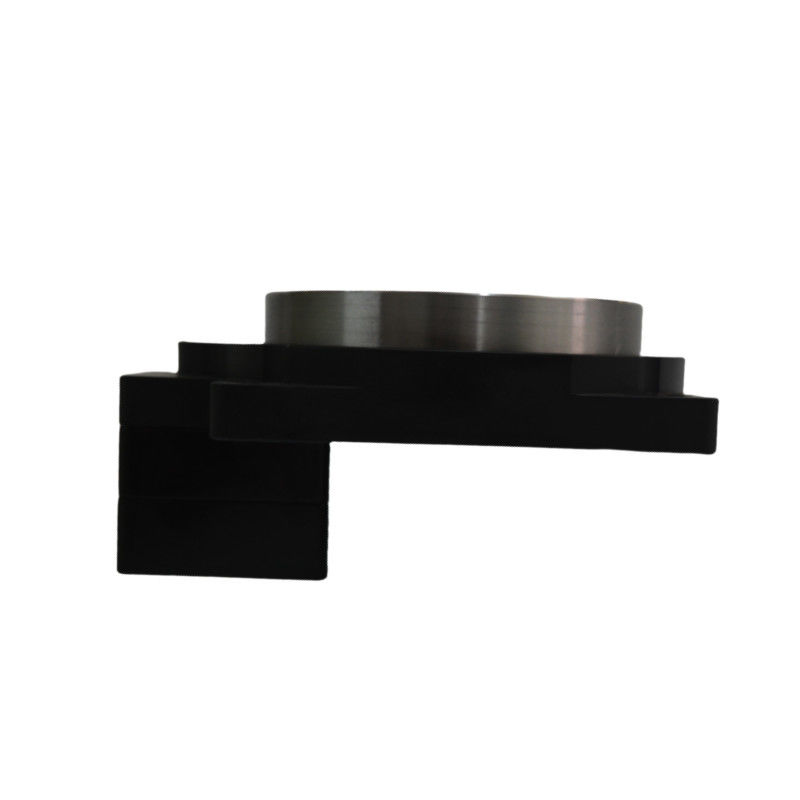

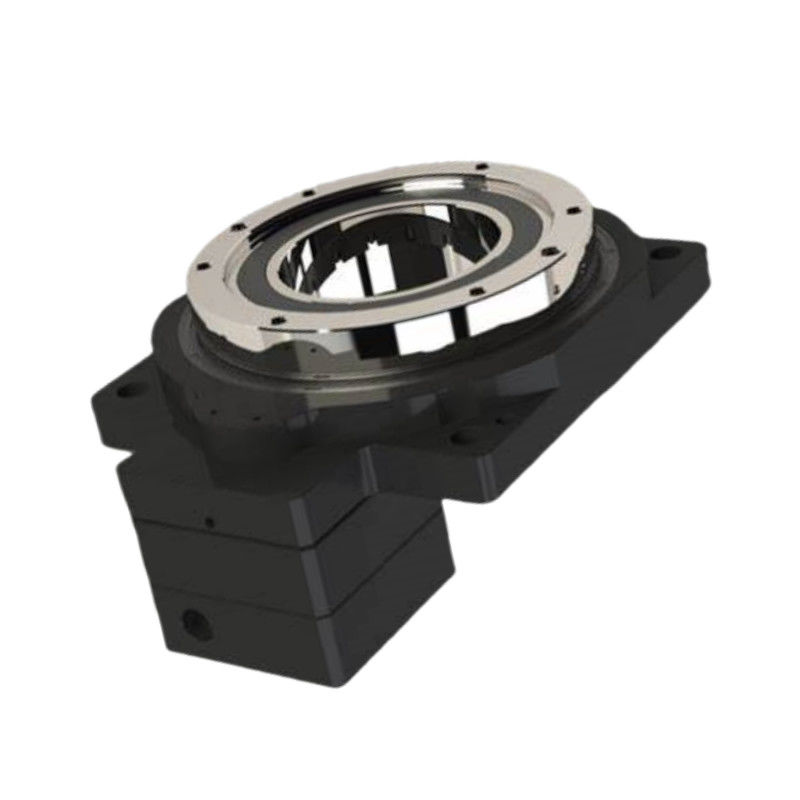

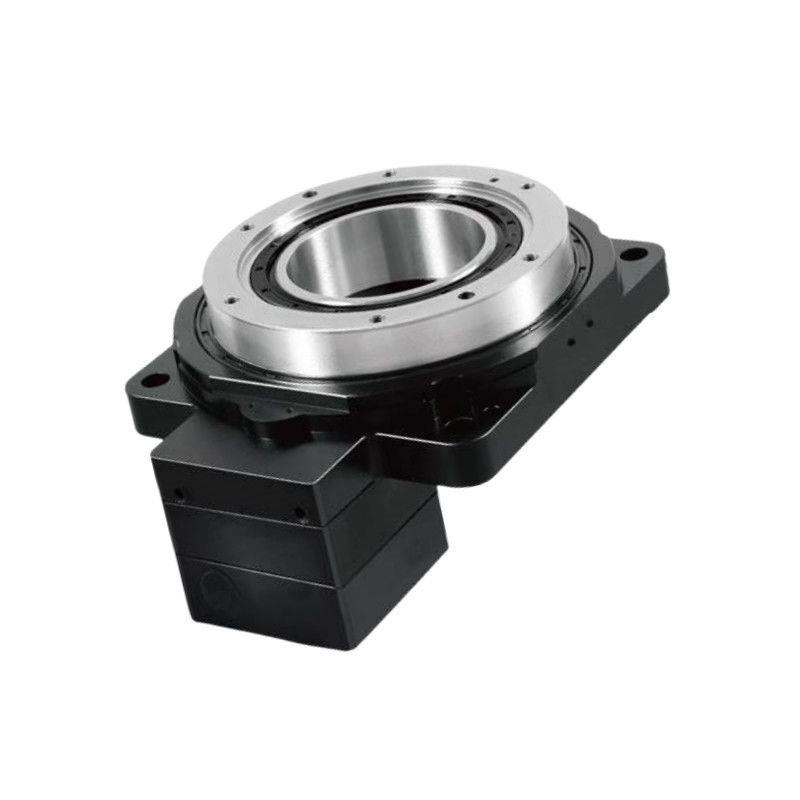

ホールローティングプラットフォームは,ケーブル,パイプ,または他の部品が中心を通過することを可能にする間に正確な回転運動を提供するように設計された機械装置です.この 独特 な デザイン は 幾つ か の 利点 を 提供 し て い ます複数のアプリケーションで多用性や便利性を向上させる.
ベースフレーム:
他のすべての部品を支える 基礎的な支えです 安定性と硬さをもたらします
回転ディスク:
中央軸の周りを回転するメインプラットフォーム.作業部品が設置される場所であり,通常高精度のために設計されています.
ホロー・センター:
ケーブル,パイプ,または他の部品の通過を可能にする中央の開口,よりクリーンな設置とより簡単なルーティングを可能にします.
交差型ローラーラーリング:
回転円盤を支える精密ベアリング.その構成により,高い負荷容量と硬さがあり,スムーズな回転を保証する.
駆動メカニズム:
この電源には,モーター (通常はサーボモーターまたはステップモーター) とそれに関連するギアリング (ヘリコプターギアなど) が含まれ,回転に必要なトルクと制御を提供します.
調整可能なクリアメカニズム:
歯車間のギャップを細かく調節して 反発を最小限に抑え,位置付け精度を向上させるシステム
入力シャフトとフラング:
モーターをプラットフォームに接続する部品.カスタマイズ可能なインターフェースにより,さまざまなモーターブランドとタイプとの互換性が可能.
制御インターフェース:
モーターの動作を管理し,回転速度,方向,位置を制御する電子部品またはシステム.
マウントポイント:
作業部件や固定装置を固定するためのプラットフォーム上の位置で,動作中の安定性を確保する.
性能パラメータ
| HRG200-10K | ||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 27169x10-6 kg.m2 | |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | |
| 合致するエンジン (サイズ) | Φ19-Φ70-Φ90-M6 | 許容される軸負荷 | 4000N | 潤滑剤 | 合成油脂 | |
| 減量比 | 10 | 許容される放射負荷 | 2500N | 動作温度 | -10°C~90°C | |
| 定数出力トルク | 112NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | |
| 最大加速トルク | 201.6NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | |
| 緊急停止トルク | 336NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | |
| HRG200-18K | ||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 27169x10-6 kg.m2 | |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | |
| 合致するエンジン (サイズ) | Φ19-Φ70-Φ90-M6 | 許容される軸負荷 | 4000N | 潤滑剤 | 合成油脂 | |
| 減量比 | 18 | 許容される放射負荷 | 2500N | 動作温度 | -10°C~90°C | |
| 定数出力トルク | 85NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h | |
| 最大加速トルク | 153NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 | |
| 緊急停止トルク | 680NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB | |
図面
ホール回転テーブルの設置説明書
ホールローータリープラットフォームの応用
ロボット:
ロボット用腕や操作器で 組み立て作業や材料処理の正確な位置付けと動きのために使われます
自動化システム:
自動生産ラインに組み込まれます 精度の高い回転運動が不可欠な 整理,梱包,パレット化などの作業です
CNC加工:
精密な回転のためのCNC機械で使用される フレーシング,ドリリング,ターニング作業.
医療機器:
画像システム,外科ロボット,そして正確な位置付けと動きのための研究室自動化などの医療機器で使用されます.
航空宇宙と防衛:
飛行シミュレーター,レーダーシステム,UAVで,正確な方向付けと安定化のために使用されます.
電気通信:
最適な信号伝達のために正確なアライナメントを確保するためにアンテナ位置付けシステムで使用される.
試験と測定:
各種条件下で性能を評価するための回転サンプルや部品の試験装置に統合される.
娯楽 と メディア:
カメラリグや照明システムで使用され フィルム制作やライブイベントで 流暢で制御された動きを可能にします
産業用機器:
効率的な材料処理のために回転運動が必要なコンベアヤーや分類システムで使用されます.
研究開発:
実験室や研究施設で精密な角度調整を必要とする実験装置に使用される.
