起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
HRGシリーズ

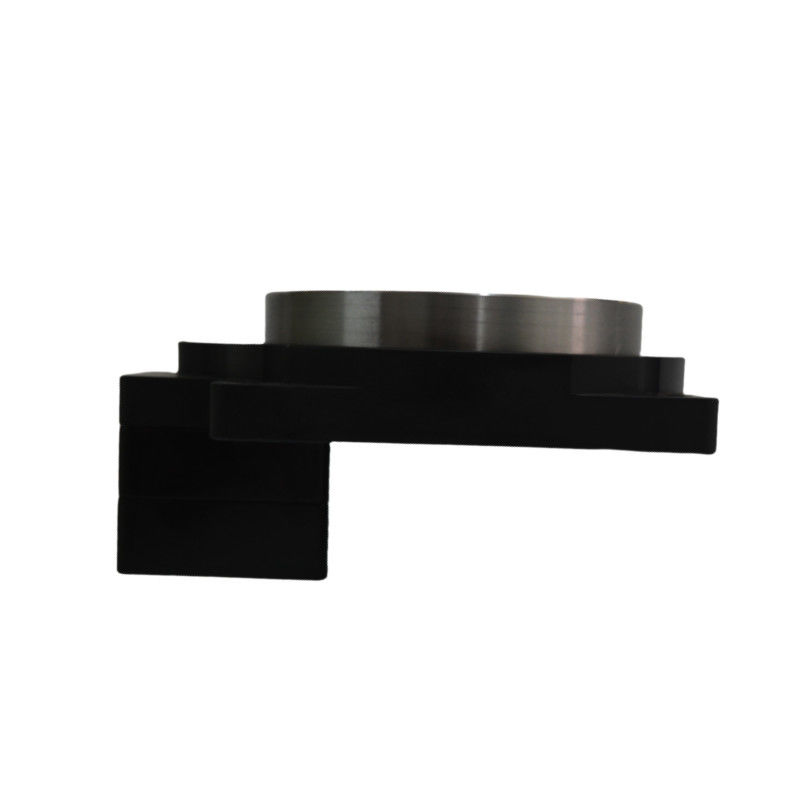

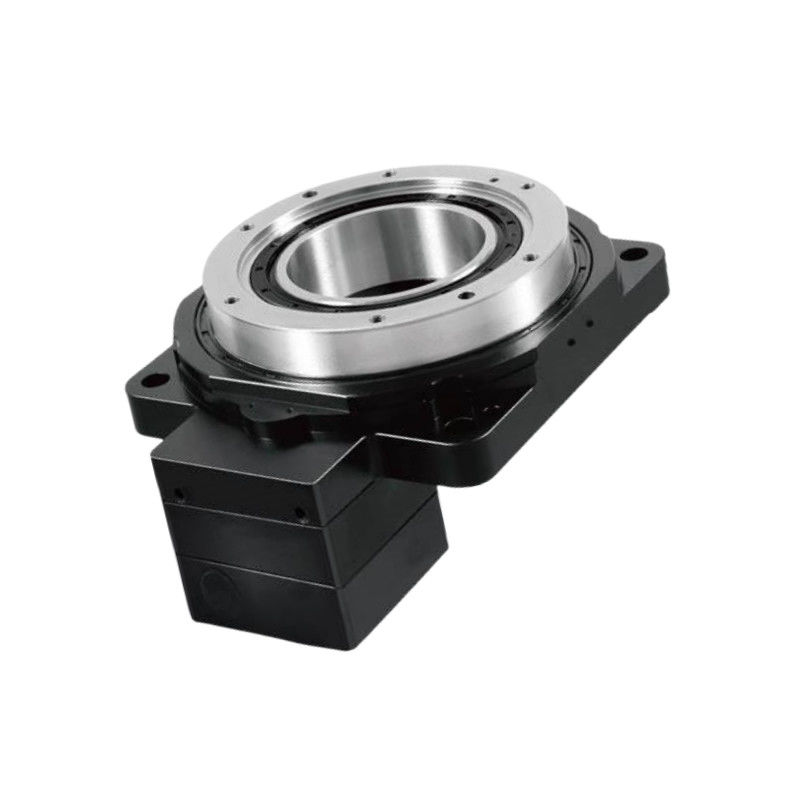

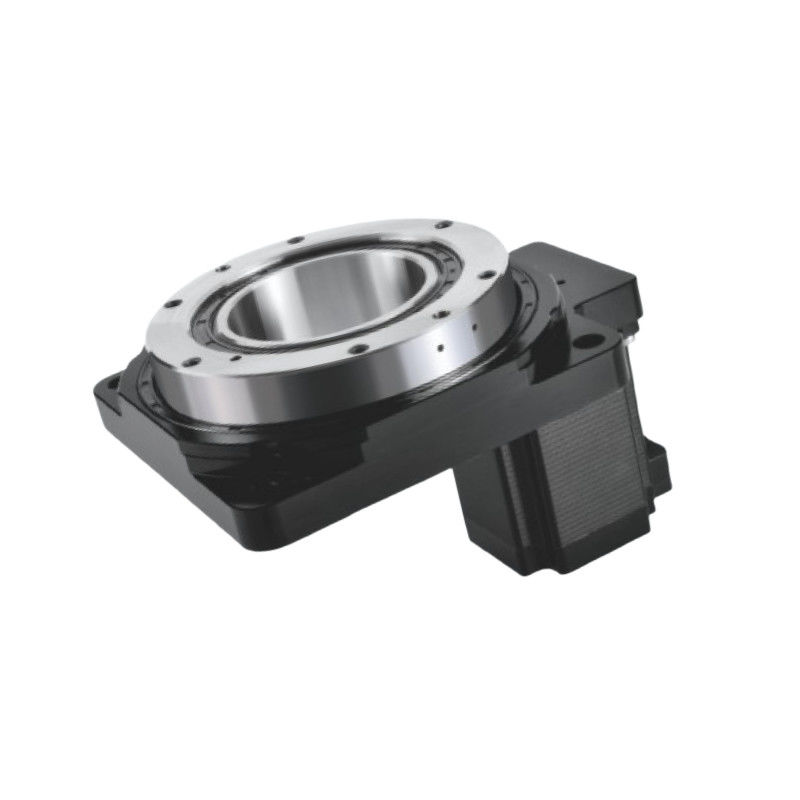

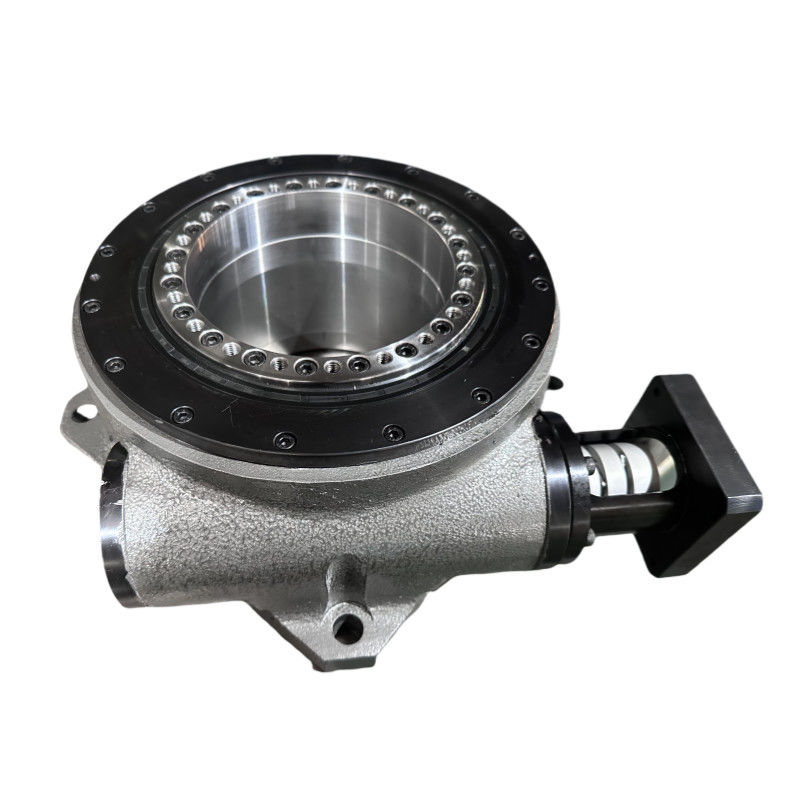

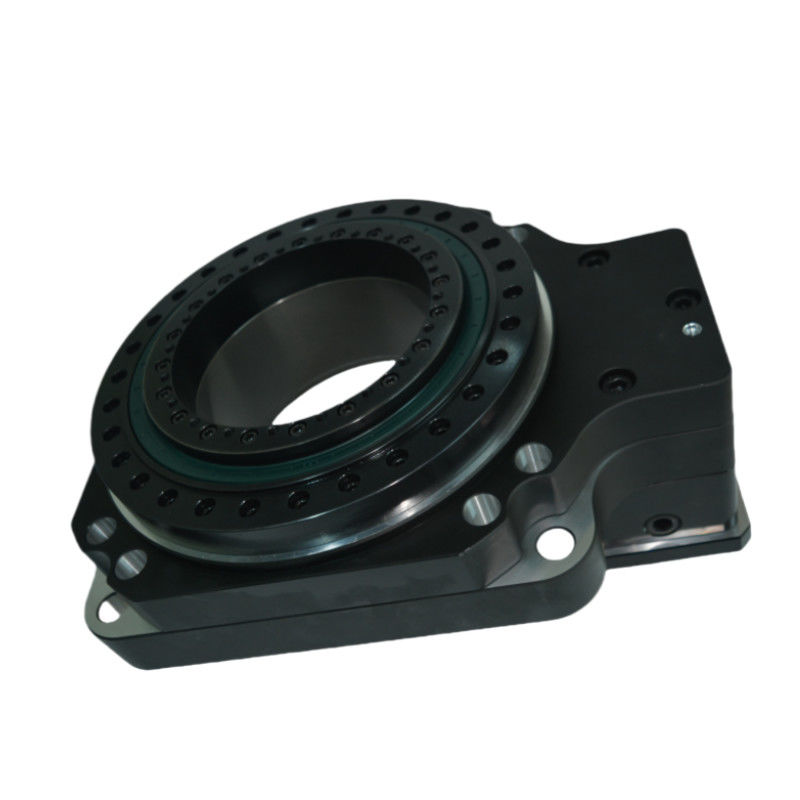

ホールローティングプラットフォームは,ケーブル,パイプ,または他の部品が中心を通過することを可能にする間に正確な回転運動を提供するように設計された機械装置です.この 独特 な デザイン は 幾つ か の 利点 を 提供 し て い ます複数のアプリケーションで多用性や便利性を向上させる.
空洞 の デザイン:
中央の開口は,ケーブル,ホース,または他の要素の経路を可能にします 混雑を軽減し,狭い空間に設置を簡素化します
精密な動き:
高精度で設計されたこのプラットフォームは 5 弧秒未満の重複位置容量を達成することができ,正確な動きを必要とするアプリケーションに適しています.
堅固 な 建築:
高品質のクロスロールベアリングで支えられることが多いこのプラットフォームは,かなりの負荷と力を処理することができ,例外的な硬さと安定性を提供します.
柔軟な互換性:
セルボモーターやステップモーターを含む様々なモータータイプに対応するように設計され,カスタマイズ可能なフレンズと入力シャフトを使用する.
申請:
一般的にロボット工学,自動化,CNC加工,医療機器,そして信頼性と正確な回転運動を必要とする他の多くの分野で使用されます.
 |
モデル | 仕様 | 穴の直径 | 割合 |
| (mm) | (mm) | |||
|
HRG170-10K HRG170-18K |
170 | 72 |
10 18 |
性能パラメータ
| HRG170-10/18K | ||||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 27619×10−6 kg.m2 | |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 | |
| 合致するエンジン (サイズ) | Φ19-Φ70-Φ90-M6 | 許容される軸負荷 | 3000N | 潤滑剤 | 合成油脂 | |
| 減量比 | 10 | 18 | 許容される放射負荷 | 2000N | 動作温度 | 〜10°C~90°C |
| 定数出力トルク | 55NM | 45NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h |
| 最大加速トルク | 99NM | 81NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 |
| 緊急停止トルク | 165NM | 135NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB |
詳細な画像
|
|
|
|
図面
ホール回転テーブルの設置説明書
ホールローータリープラットフォームの応用
ロボット:
ロボット用腕や操作器で 組み立て作業や材料処理の正確な位置付けと動きのために使われます
自動化システム:
自動生産ラインに組み込まれます 精度の高い回転運動が不可欠な 整理,梱包,パレット化などの作業です
CNC加工:
精密な回転のためのCNC機械で使用される フレーシング,ドリリング,ターニング作業.
医療機器:
画像システム,外科ロボット,そして正確な位置付けと動きのための研究室自動化などの医療機器で使用されます.
航空宇宙と防衛:
飛行シミュレーター,レーダーシステム,UAVで,正確な方向付けと安定化のために使用されます.
電気通信:
最適な信号伝達のために正確なアライナメントを確保するためにアンテナ位置付けシステムで使用される.
試験と測定:
各種条件下で性能を評価するための回転サンプルや部品の試験装置に統合される.
娯楽 と メディア:
カメラリグや照明システムで使用され フィルム制作やライブイベントで 流暢で制御された動きを可能にします
産業用機器:
効率的な材料処理のために回転運動が必要なコンベアヤーや分類システムで使用されます.
研究開発:
実験室や研究施設で精密な角度調整を必要とする実験装置に使用される.
