起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
HRGシリーズ
ホールローティングプラットフォームは,正確な回転運動アプリケーションのために設計された高度な機械装置です.それは,ケーブルとパイプの簡単なルーティングを可能にするユニークなホールデザインを特徴としています.様々な設定でその多様性を向上させる.
高精度:
5弧秒未満の重複定位精度を達成し,要求の高いアプリケーションで信頼性の高いパフォーマンスを保証します.
高度な硬さ:
精密なクロスロールベアリングによって支えられ,このプラットフォームは,従来のベアリングの10倍以上の硬さを提供して,有意な射線,軸,転覆力に耐えることができます.
柔軟なモーター互換性:
簡単に設定され,セルボモーターやステップモーターを含む様々なブランドやタイプのモーターをカスタマイズ可能なフレンズと入力シャフトで配置できます.
効率的なトルク出力:
単段階の螺旋式ギア減速メカニズムを使用して出力トルクを増やし,ギアが精度のためにレベル5以下に指定されている.
便利 な 積載:
プラットフォームの表面は,作業部件を直接ロックし,積載プロセスを簡素化し,運用効率を向上させます.
スムーズな操作:
安定してスムーズな回転のために設計され,動作中に迅速な位置付けと最小限の振動を保証します.
堅固 な 建築:
高い性能を維持しながら 様々な作業ストレスに耐えられるように作られ 工業や自動化用途に適しています
ホール回転型プラットフォームは高精度,柔軟性,強度を必要とするアプリケーションに最適で,ロボット工学,製造業,自動化産業で貴重な資産となっています.
 |
モデル | 仕様 | 穴の直径 | 割合 |
| (mm) | (mm) | |||
| HRG110-05K HRG110-10K |
110 | 35 |
5 10 |
性能パラメータ
| HRG110-05/10K | |||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 1483×10−6 kg.m2 |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 |
| 合致するエンジン (サイズ) | Φ14-Φ50-Φ70-M4 | 許容される軸負荷 | 2000N | 潤滑剤 | 合成油脂 |
| 減量比 | 510 | 許容される放射負荷 | 1200N | 動作温度 | -10°C~90°C |
| 定数出力トルク | 35NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h |
| 最大加速トルク | 70NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 |
| 緊急停止トルク | 105NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB |

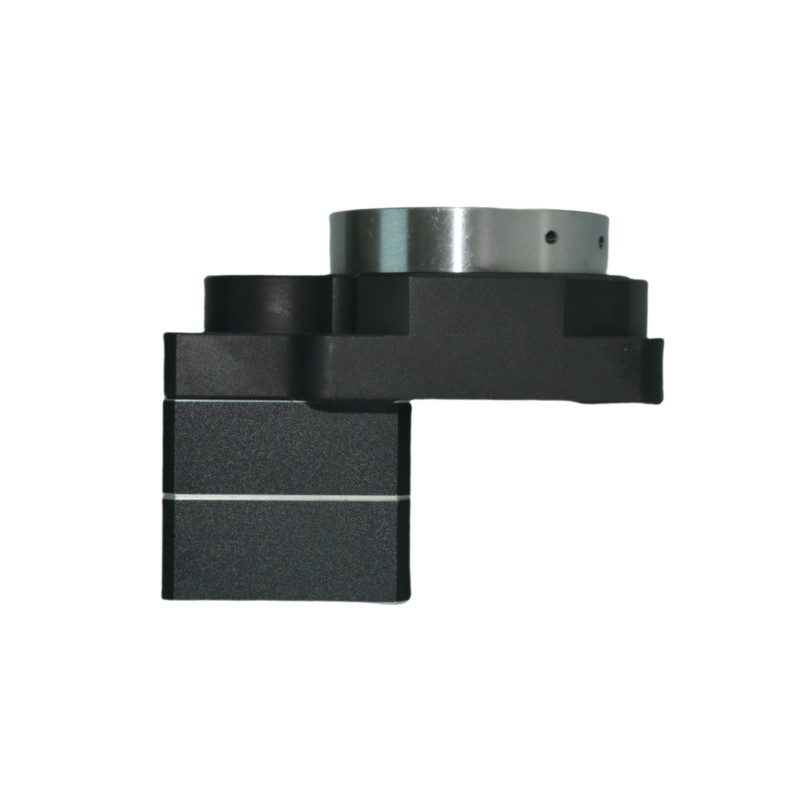

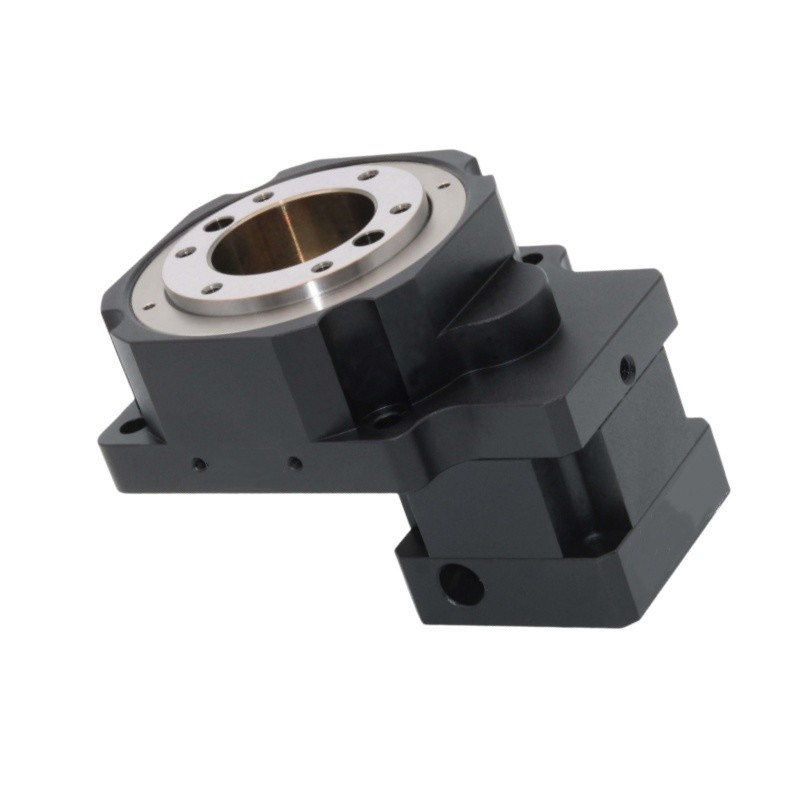

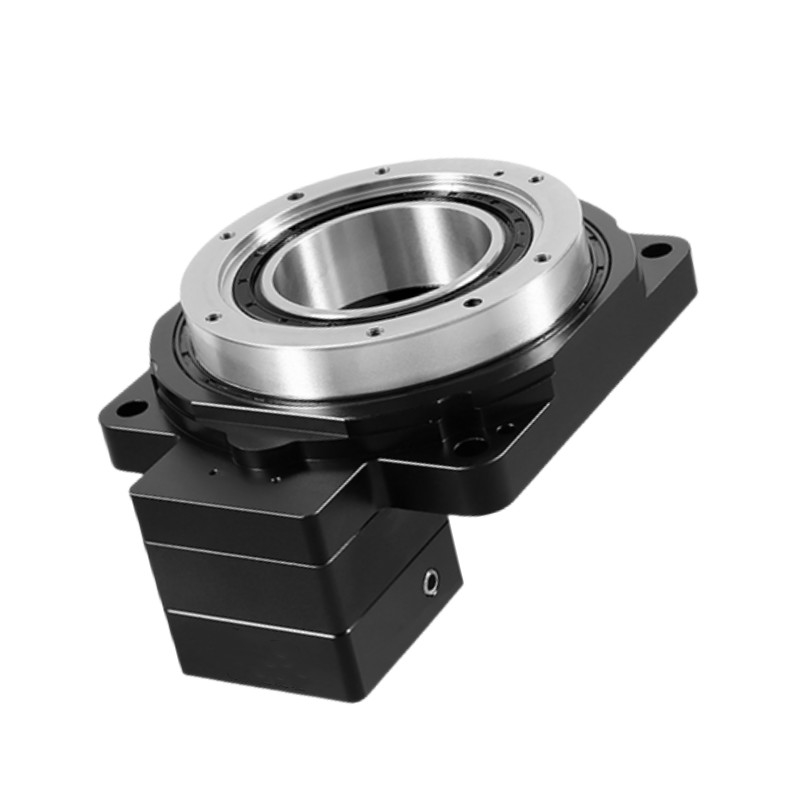

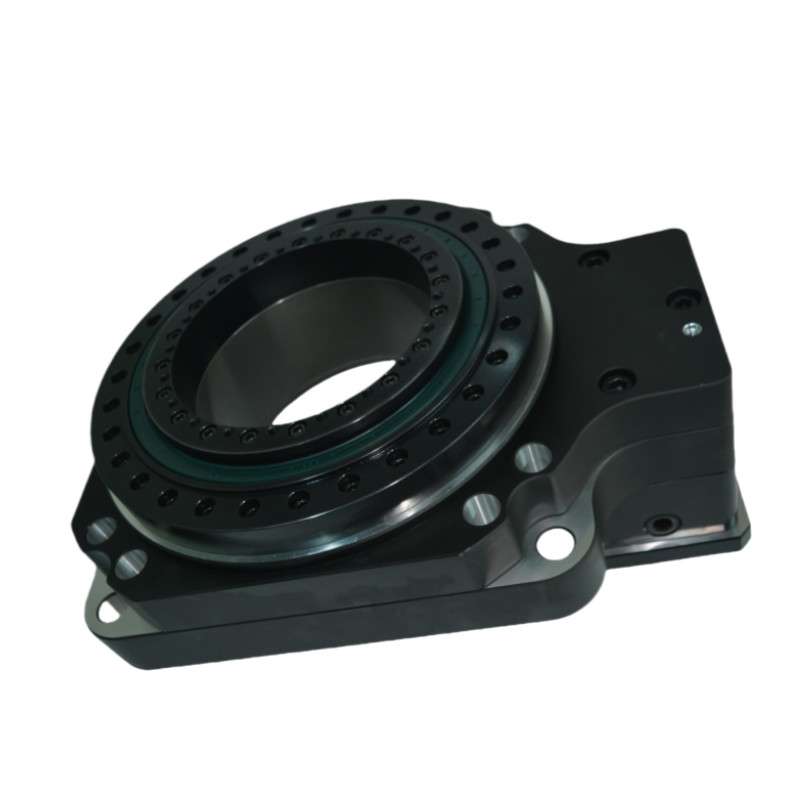

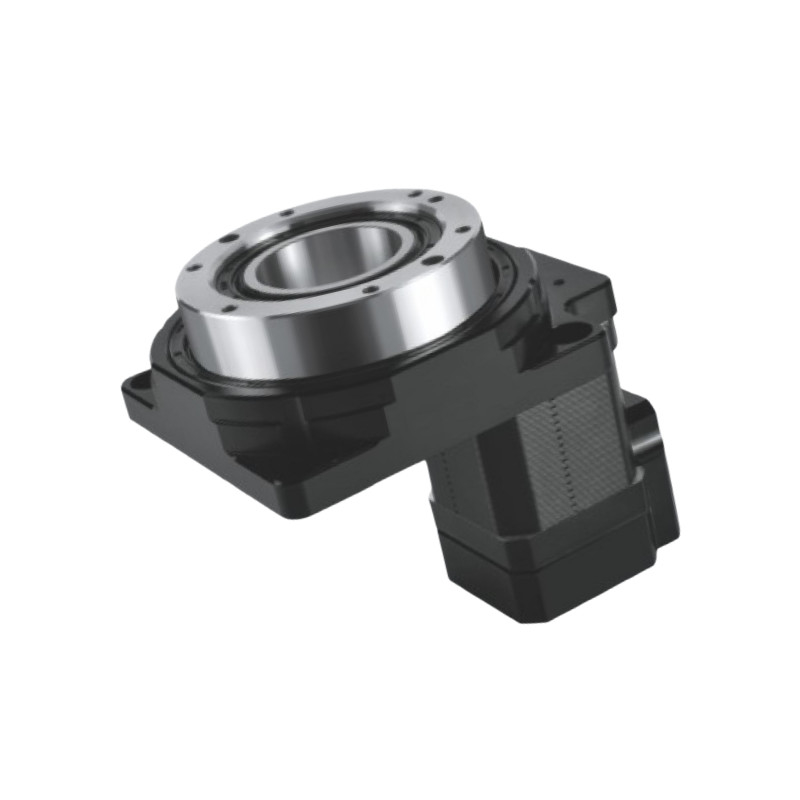

詳細な画像
|
|
|
|
