起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
HRGシリーズ
ローリングは 90 度分岐パターンで配置され,その直径は,ベアリングの内側と外側のリング間のレースウェイの寸法よりもわずかに大きい.この配置は,内輪と外輪とローラーとの間にプレロードを作成します.その結果,サーボ回転プラットフォームは,放射性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性,軸性そして転覆する瞬間伝統的なベアリングの10倍以上の硬さを提供します.
組み立て後,サーボ回転プラットフォームは回転円盤の外径と端面に再磨きされます.ローテーションセンターとして交差ロールベアリングを使用する (標準グレードは精密回転)これは回転円盤の同軸性と平行性許容を保証する.
ホール回転プラットフォームは,カスタマイズされたフレンズと入力シャフトの穴を通じて柔軟なインターフェースサイズ変更を可能にし,任意のブランドのサーボモーターまたはステップモーターを接続するのに適しています.
 |
モデル | 仕様 | 穴の直径 | 割合 |
| (mm) | (mm) | |||
| HRG85-05K HRG85-10K |
85 | 33 |
5 10 |
性能パラメータ
| HRG85-05K | |||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 1203×10−6 kg.m2 |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 |
| 合致するエンジン (サイズ) | Φ14-Φ50-Φ70-M4 | 許容される軸負荷 | 500N | 潤滑剤 | 合成油脂 |
| 減量比 | 5 | 許容される放射負荷 | 250N | 動作温度 | -10°C~90°C |
| 定数出力トルク | 18NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h |
| 最大加速トルク | 32NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 |
| 緊急停止トルク | 54NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB |
| HRG85-10K | |||||
| 出力プラットフォームサポート | 交差型ローラーベアリング | 許容される出力速度 | 200回転/分 | 回転慣性 | 1203×10−6 kg.m2 |
| シフト・モーション | 360° (任意の角度で回転) | 繰り返し位置付け精度 | ±15弧秒 | 位置付け 正確さ | ≤30弧秒 |
| 合致するエンジン (サイズ) | Φ14-Φ50-Φ70-M4 | 許容される軸負荷 | 500N | 潤滑剤 | 合成油脂 |
| 減量比 | 10 | 許容される放射負荷 | 250N | 動作温度 | -10°C~90°C |
| 定数出力トルク | 14NM | 出力プラットフォームの並行性 | 0.02mm | 奉仕 生活 | 20000h |
| 最大加速トルク | 25.2NM | 出力プラットフォーム表面の流出 | 0.01mm | 生産レベル | IP65 |
| 緊急停止トルク | 42NM | 出力プラットフォームの外流 | 0.01mm | 騒音レベル | ≤65dB |

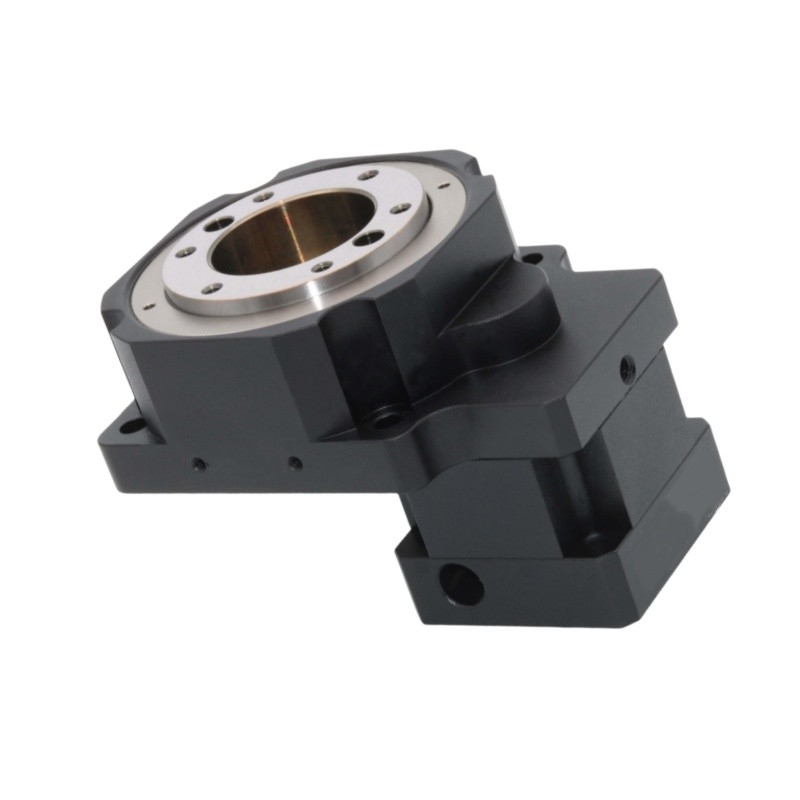

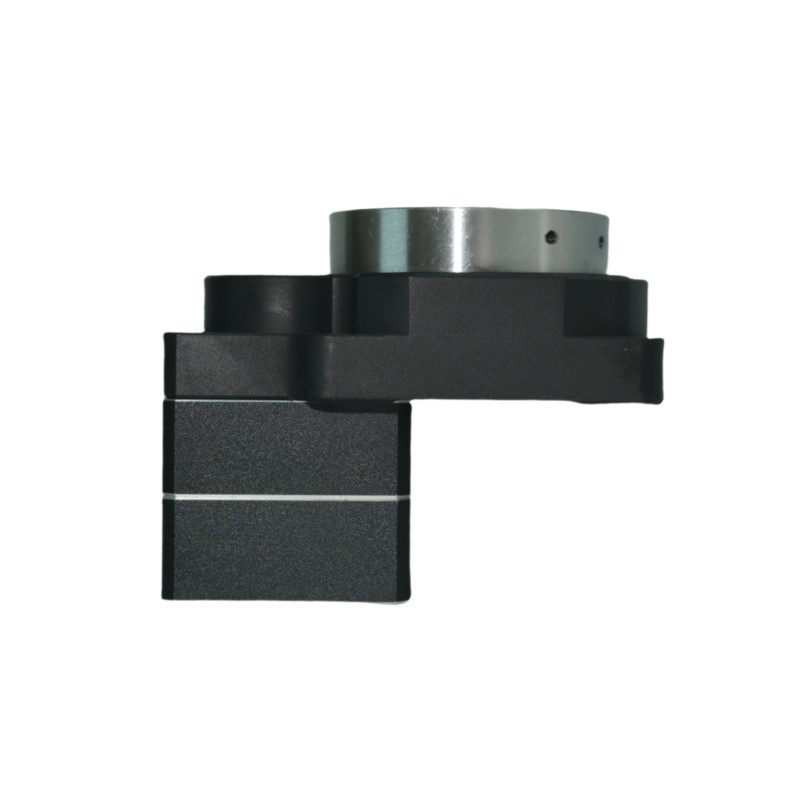

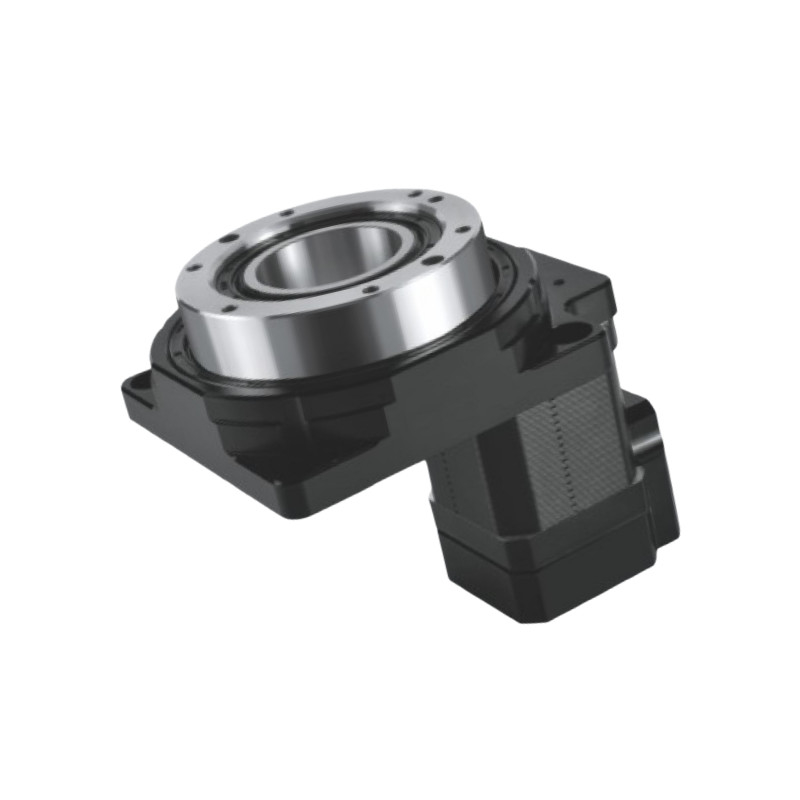

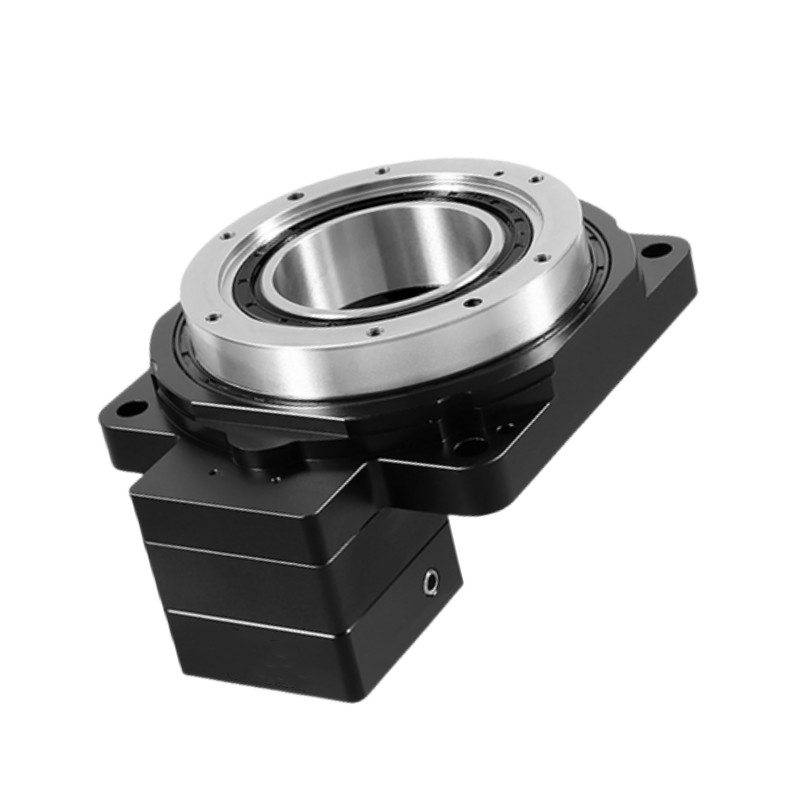

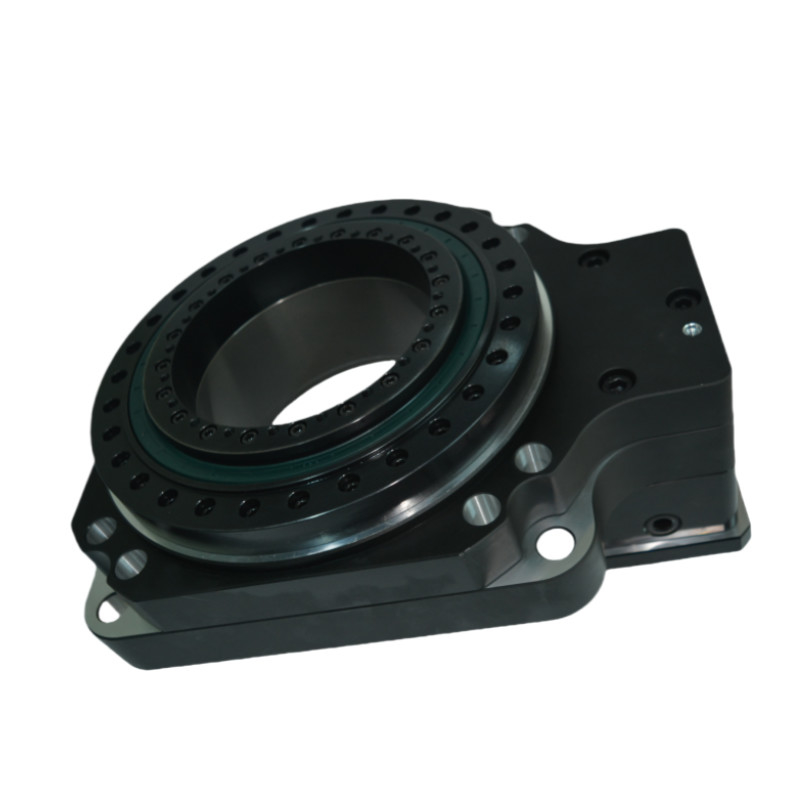

詳細な画像
|
|
|
|
図面
ホール回転テーブルの設置説明書
梱包 と 輸送
