起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
RV - N

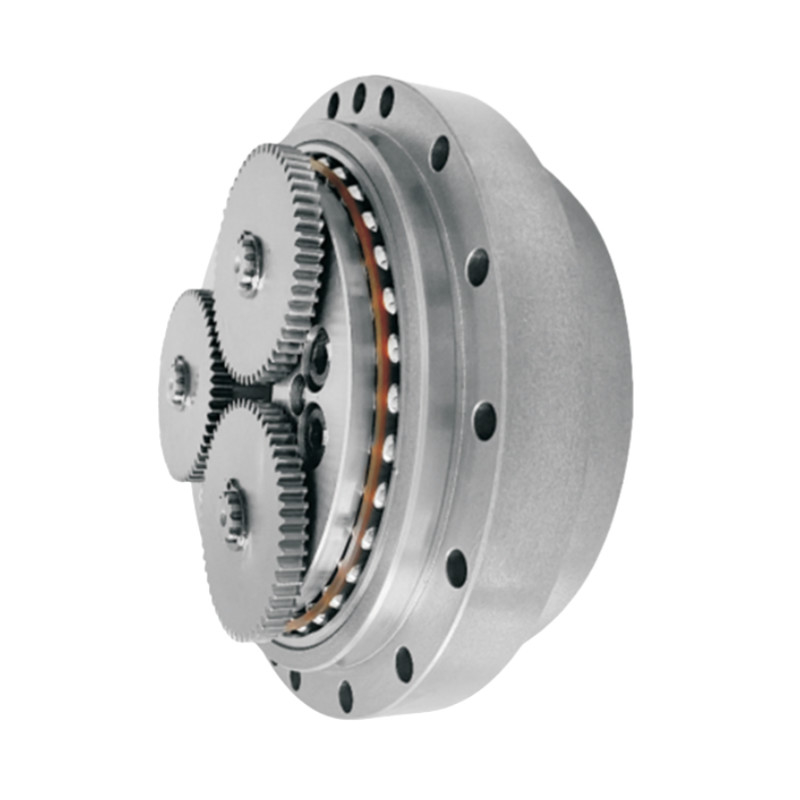

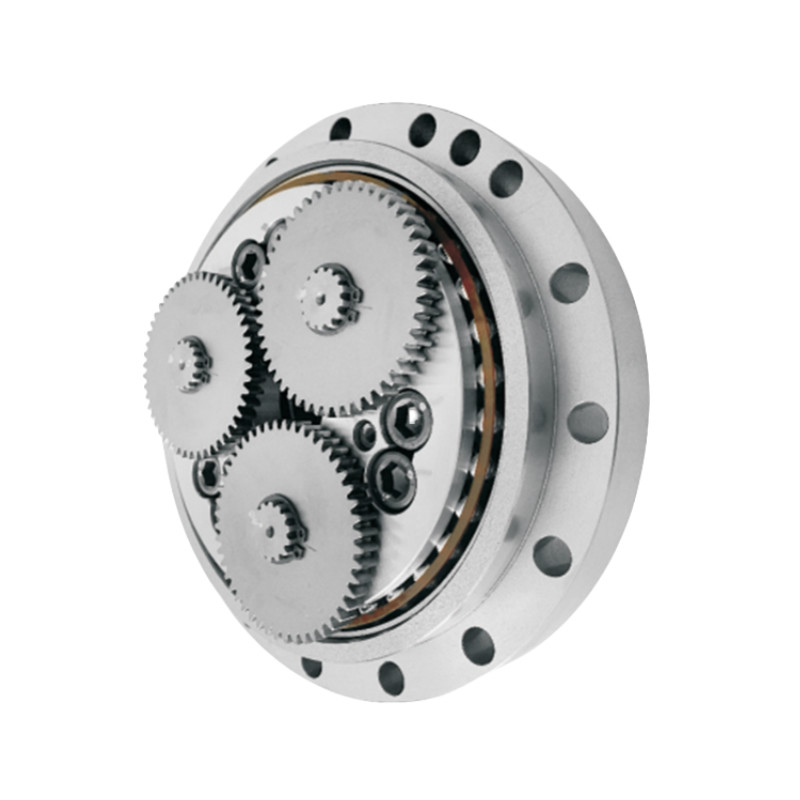

RVギアとして知られるのは,高トルク容量,精度,耐久性を要求するアプリケーションのために設計された精密ギアボックスの一種です.
仕様
RV - Nシリーズパラメータ表
| モデル | 標準比率 | 定数トルク | 定数出力速度 | 設計寿命 | 許容される加速/ 減速トーク |
許容される瞬間最大 トルク |
反発 | 動きがなくなった | 許容される曲がるトルク | 許容される瞬間最大 曲がるトルク |
許容される半径負荷 | 体重 |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) | (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) | (Nm) | (Nm) | (N) | (kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
主要 な 特質
| RV - N シリーズ コンパクト RV 減速ギア の 主要 な 特質 | |||
| 製品 | ホール・シャフト RV 減速機 | ||
|
材料
|
鉄鋼,アルミニウム | ||
|
トルショナルの硬さ
|
421から24500 Nm/arc.min | ||
| 定数出力速度 | 15回転/分 | ||
|
反発
|
マックス1アーク分 |
||
|
瞬間の最大許容トルク
|
1225から24500 Nm | ||
|
モデル
|
BX25N,BX42N,BX80N,BX100,BX125N,BX160N,BX500N |
||
|
体重
|
3.8から57.2kg | ||
| 設計寿命 | 6000時間 | ||
| 適用する | ロボット,CNC加工,自動製造システム | ||
| 特徴 | 高いトルク容量,最小の反発,耐久性 | ||
| 保証 | 1年 | ||
適用する
問い合わせを直接私たちに送ってください.
