起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
RV - E フランジ付き
RV - E 系列のフレンジ付きギアボックスは,高度な固体精密減速機頭モデルに属します.
RVの組み込み機械の設計は,生産効率を向上させ,コストを削減し,人材の必要性を最小限に抑えることを目的としています.産業自動化や製造業に広く適用される.
主要 な 特徴
SP関連性s
フランゲードシリーズを持つRV - Eのパラメータ表
| モデル | 減量比 | 減速ギアボックス | 次元図 | ||||||||||||
| 定数トルク | 定数出力速度 | 設計寿命 | 許容される加速/ 減速トーク |
許容される瞬間最大 トルク |
許容される入力速度 | 許容される出力速度 | 出力速度の基準値 ((定数トルクが連続的に動いている) | 反発 | 動きがなくなった | トルショナルの硬さ (基準値) |
スタート効率 | 許容するトルク | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) | (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) (arc.min) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

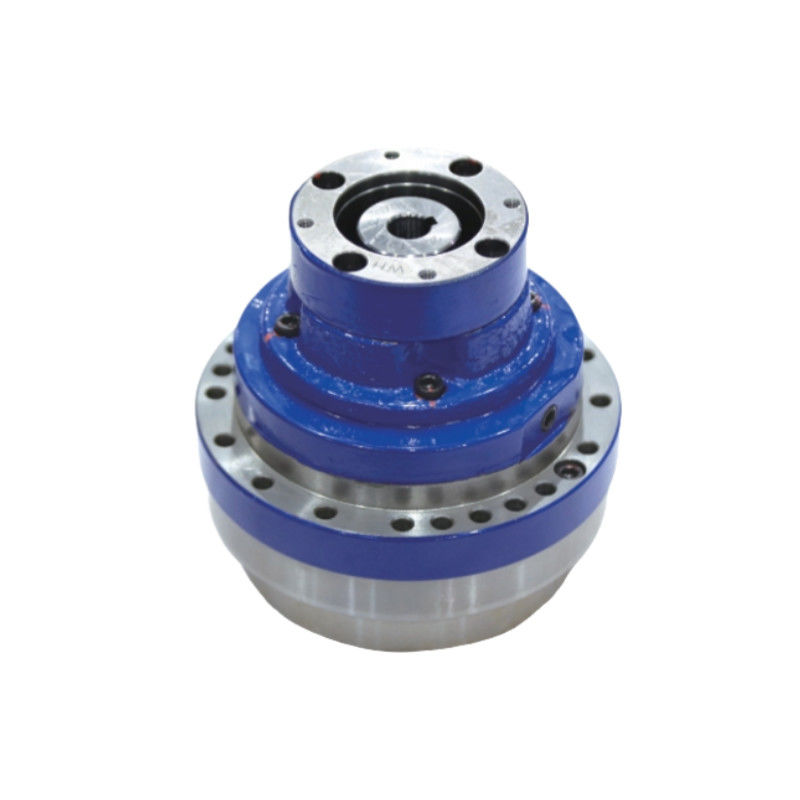

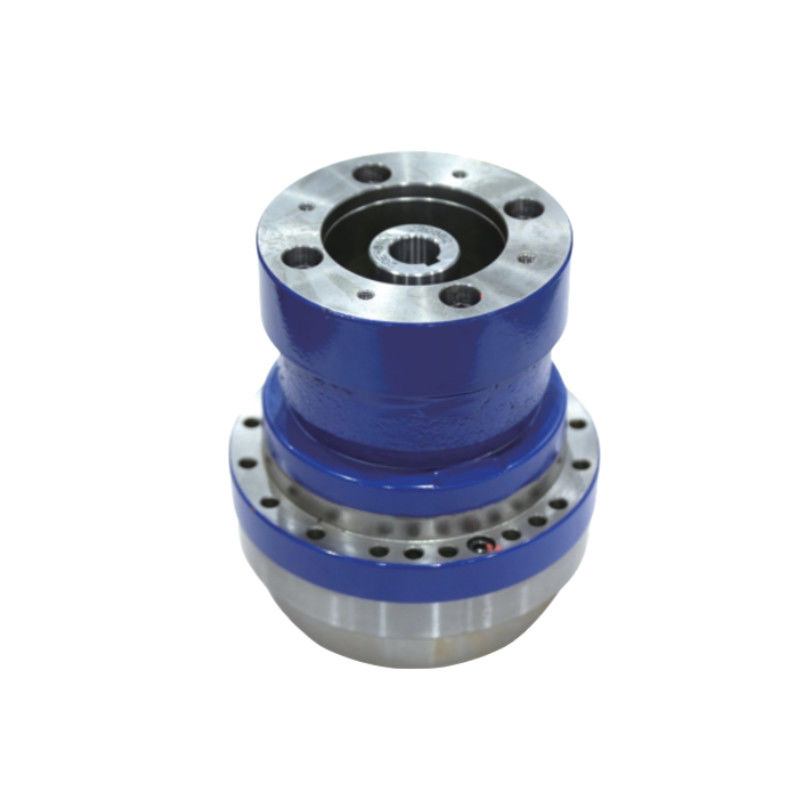

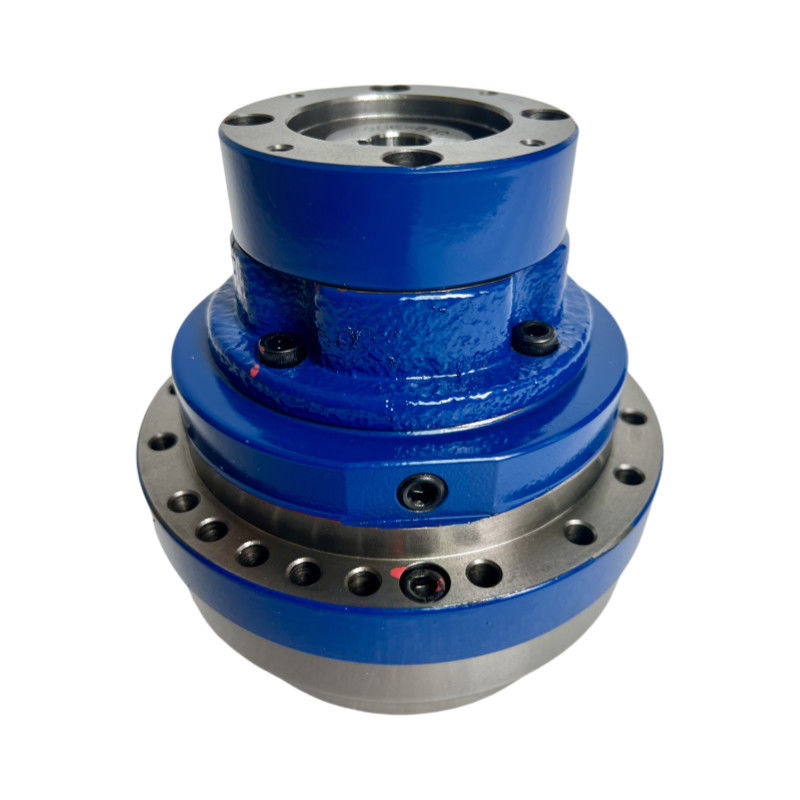

詳細な画像
| RV - E の主要属性 | |||
| 製品 | RV - E フレンズ式減速器頭 | ||
|
材料
|
鉄鋼,アルミニウム | ||
|
定数トルク
|
167〜1078 Nm | ||
| 定数出力速度 | 15回転/分 | ||
|
反発
|
マックス1アーク分 |
||
| 許容される加速/減速トルク | 412〜2695 Nm | ||
|
動きがなくなった
|
マックス1アーク分 | ||
|
モデル
|
BX20E,BX40E,BX80E,BX110E |
||
| 色 | スライバー | ||
| スタート効率 | 75% | ||
| 設計寿命 | 6000時間 | ||
| 保証 | 1年 | ||
適用する
