起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
RV - C

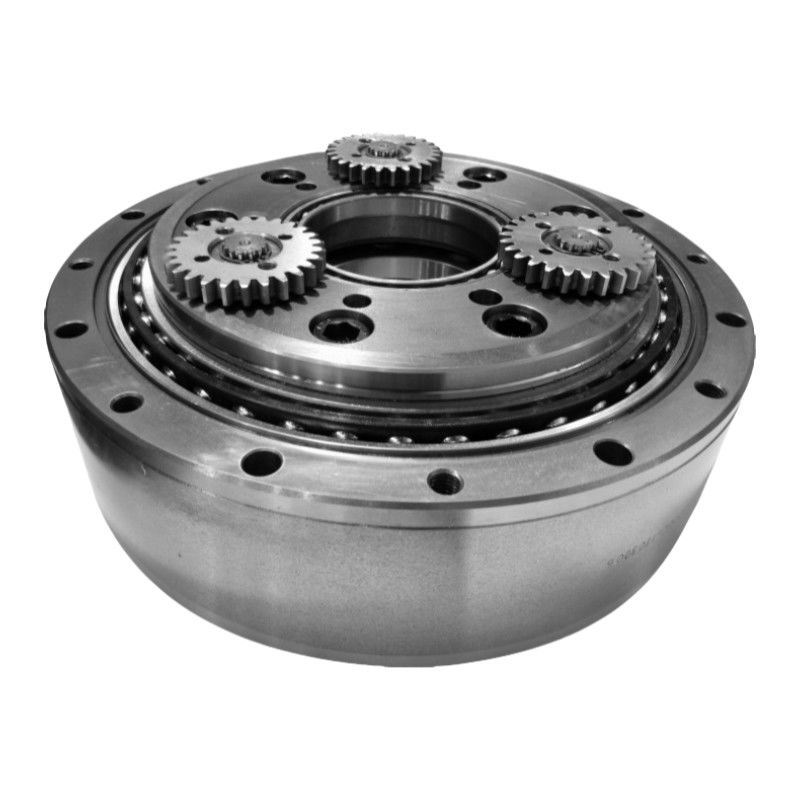

RV減速機RVギア (RV gear) とは,高トルク容量,精度,耐久性を要求するアプリケーション用に設計された高精度ギアボックスの一種である.ロボット工学,機械工具,頑丈な構造と最小限の反発により.
| |
仕様 | 出力トルク kgf-m ((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 (((265) | |
| 50 | 50(490) | |
| 100 | 100 (((980) | |
| 120 | 120 (((1176) | |
| 200 | 200 (((1961) | |
| 320 | 320(3136) | |
| 400 | 400 (((3920) | |
| 500 | 500 (((4900) |
RV - Cシリーズパラメータ表
| モデル |
トルショナルの硬さ Nm/arc.min |
尺寸 (mm) | 許容される曲がるトルク (Nm) |
許容される推力負荷 (N) |
扭曲硬さ | 反響/失敗した提案 | ||
| a は | b | Nm/arc.min | arc.min について | 回転速度を決定する (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | マックス1 | ±294 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ±147 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ±294 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±588 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |
詳細な画像
| RV - CシリーズホローシャフトRV減速器の主要な属性 | |||
| 製品 | ホール・シャフト RV 減速機 | ||
|
材料
|
鉄鋼,アルミニウム | ||
|
トルショナルの硬さ
|
421から24500 Nm/arc.min | ||
| 出力速度 (r/min) | 5から60 | ||
|
反発
|
マックス1アーク分 |
||
|
瞬間の最大許容トルク
|
1372〜78400 Nm | ||
|
最大出力回転速度
|
80回転/分 | ||
|
モデル
|
BX10C,BX27C,BX50C,BX100,BX120C,BX200C,BX320C,BX500C |
||
|
体重
|
4.6から154kg | ||
| 保証 | 1年 | ||
適用する
問い合わせを直接私たちに送ってください.
