起源の場所:
中国
ブランド名:
HONPINE
モデル番号:
CSF

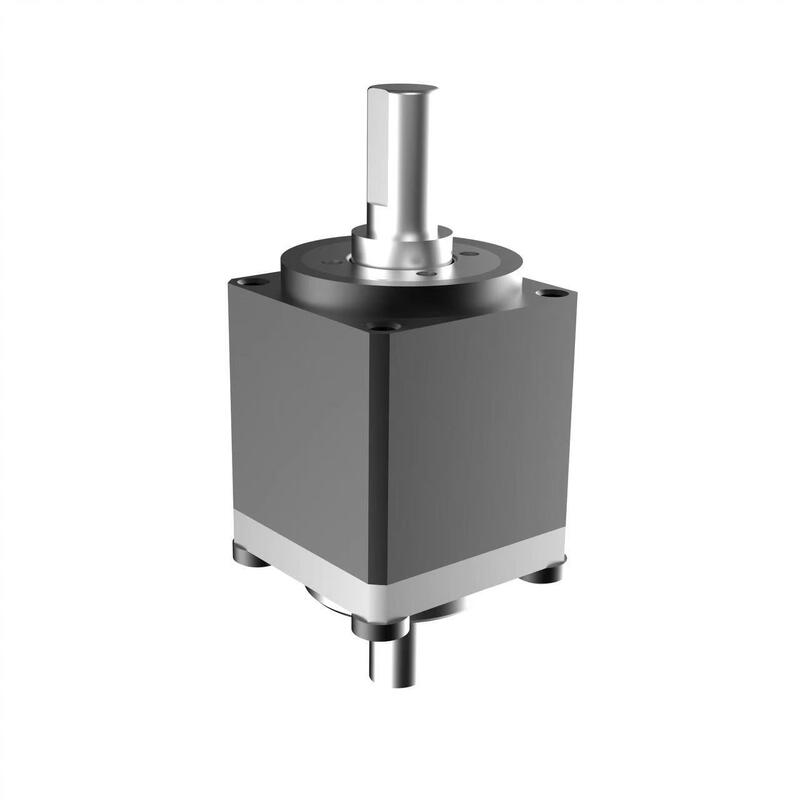

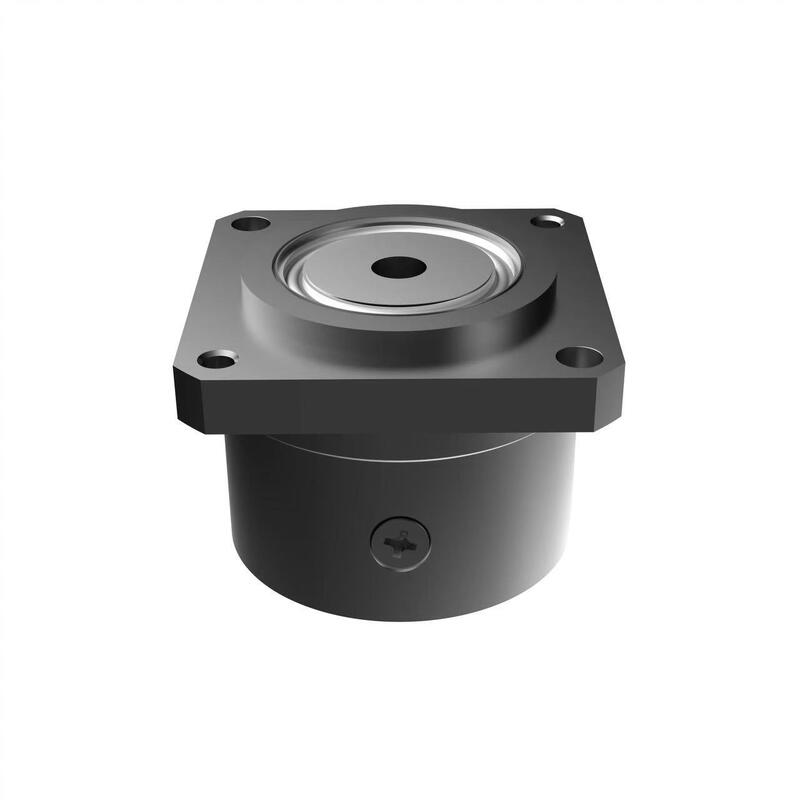

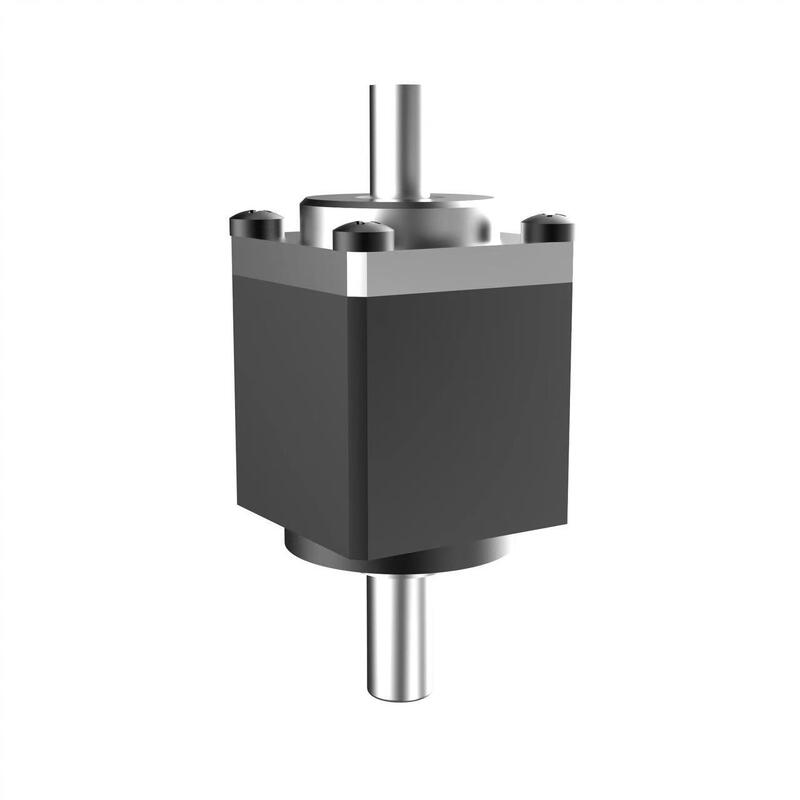

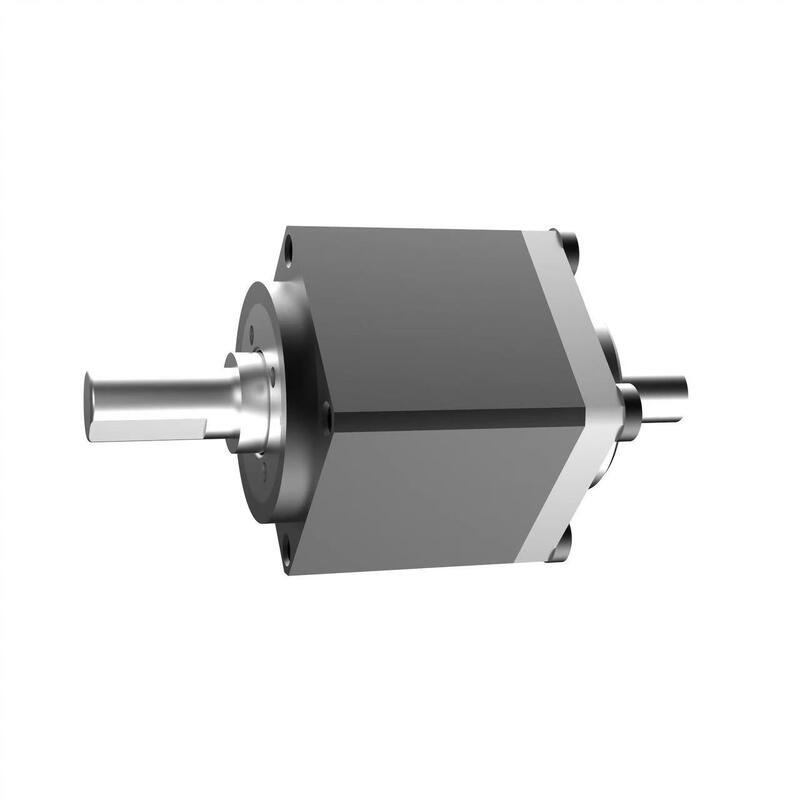

CSF-miniシリーズの小型ハーモニックドライブは、カップスタイルのフレクススプラインを採用し、特殊な体積と重量の要件を持つアプリケーション向けに開発されています。このシリーズは、すぐに使用できる組み立て済みのモジュラー製品のみを提供しています。主軸受には、外部負荷を直接支持するためにコンパクトな四点接触玉軸受を採用しています。CSF-miniシリーズには、モーターマウントタイプ（2XH）と、ベルト、ギア、カップリングなどの入力形式をサポートするシャフト入力タイプ（1U）の2種類があります。機械設計の要件に基づいて最適なモデルを選択してください。
●コンパクトなサイズと軽量設計
●コンパクトで流線型の構造
●優れた回転精度と位置決め精度
●同軸入力・出力構成
| モデル | ギア比 | 定格トルク（入力2000r/min時）[N.m] | 始動・停止時の許容ピークトルク[N.m] | 平均負荷トルクの最大許容値[N.m] | 最大瞬間許容トルク[N.m] | 最大許容入力速度[r/min] | 許容平均入力速度[r/min] | ギアバックラッシ (アーク秒) |
慣性モーメント[kgcm2] | 質量 (kg) |
|
| CSF シリーズ |
03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017 |
| 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20 | ||||||
| 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039 | |
| 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20 | ||||||
| 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10 | ||||||
| 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106 | |
| 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20 | ||||||
| 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10 | ||||||
| 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10 | ||||||
| 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2 | |
| 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20 | ||||||
| 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10 | ||||||
| 100 | 5 | 11 | 8.9 | 25 | ≤10 | ||||||
