製品説明
ハーモニック・ドライブ (Harmonic Drive) は,1950年代に発明された機械的な速度変化装置で,回転機械のギア比率を減らし,トルクを増やす.通常の速度変速機とは異なる原理で動作しますこの装置は,少し大きい固い円状のリングの中にロールするときに弾性的に曲がる薄いリングで構成されています.
基本のハーモニックドライブには3つの要素がある.円形スライン,フレックススライン,および波発生器.円形スラインにはフレックススライン上の外部歯と網を組む内部歯があります.フレックススラインは歯が少ないため,円形スラインよりも有効直径が小さい波発生器は円筒形で,フレックスライン内で回転する2つのローラーでリンクとして機能します.円形スプラインと直径対照点で徐々に網を組む円形スラインが固定されている間,波発生器 (インプット) が時計回りの方向に回転すると,フレックススライン (出力) は,円形スライン内側を反時計回りの速度で回転またはロールします..
|
|
主要 な 特徴
超フラット・ハーモニック・ギア・リダクターは ロボット・エンド・ジョイントや顧客・エンド・リダクタとして使用するのに適しています
この新しい高トルク・ゼロ・バックレッシュ・ギアユニットは超平坦な配置で,大きなクロスロールラーリングを搭載し,高いモメント硬さを持っています.
パラメータ表 LHDシリーズ ハーモニックドライブ
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許可される最大入力回転速度 (グリース) | 許容される平均入力回転速度 (グリース) | 反発 | 体重 | 設計寿命 |
| Nm | Nm | Nm | Nm | r/min | r/min | アークセック | キロ | 時数 | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

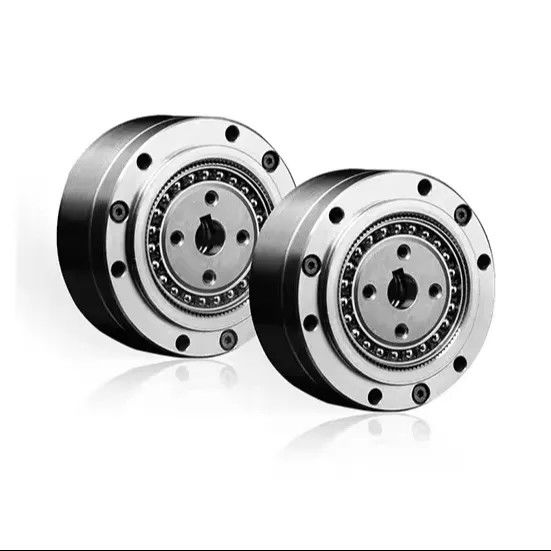

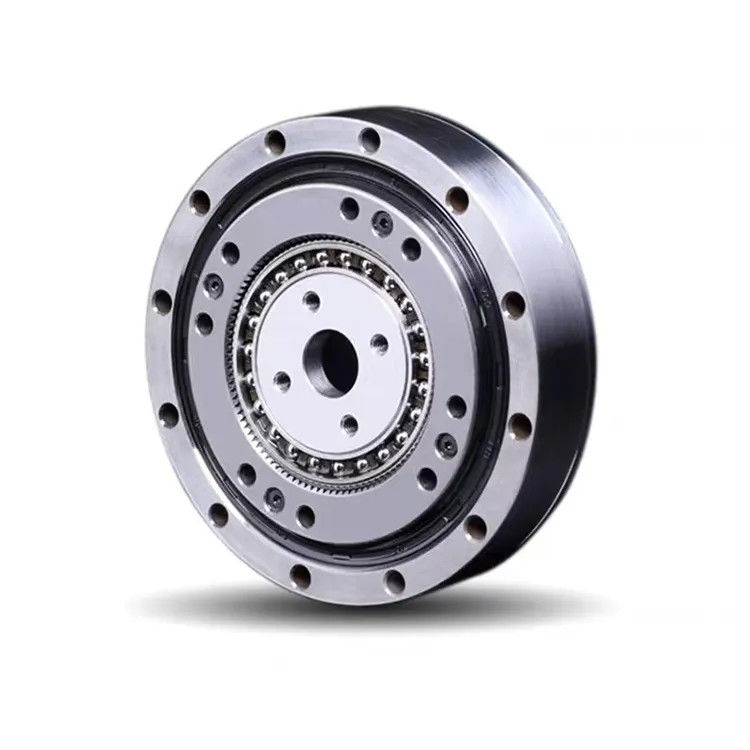

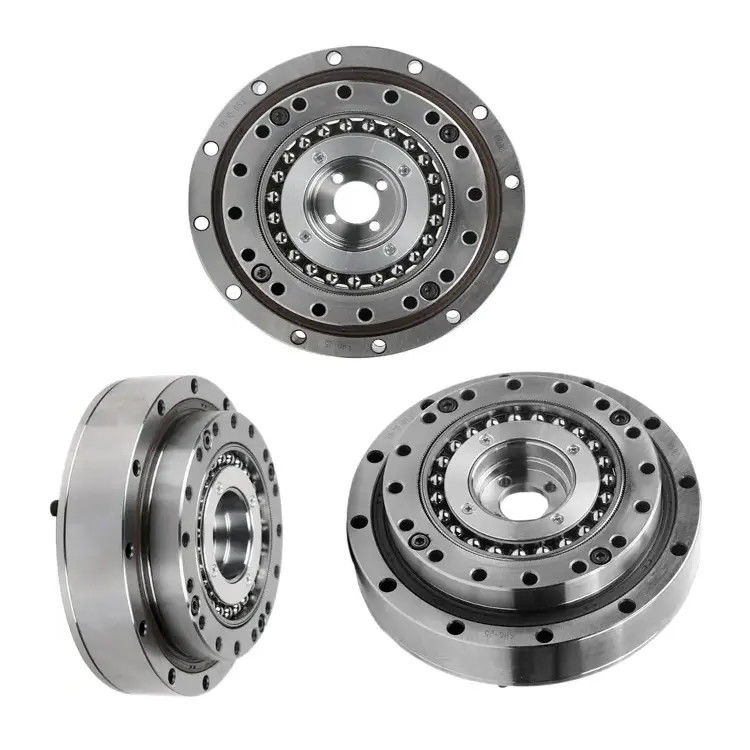

詳細な画像LHDシリーズ ハーモニックドライブ
| LHD - I シリーズ 超 - フラット ストレイン ウェーブ 減圧器の主要属性 | |||
| 製品 | ウルトラフラットハーモニックドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
14, 17, 20, 25, 32 | ||
|
体重
|
0.34から1.9kg | ||
| 保証 | 1年 | ||
適用する
|
|
|
|
| 産業用ロボット | 医療機器 | 航空宇宙 |
| |
|
|
| ヒュアンノイドロボット | オプティカルマシン | 包装システム |
私たちの 工場
PDF 図解 ダウンロード
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
よくある質問
1ハーモニックドライブを逆方向に動かすことができるか?
ハーモニック・ドライブ・ギアを 逆方向に動かすことができます これは典型的なロボットサイクルで 毎日数百回起こりますギア出力側にある負荷慣性により,ギアを後押しする (制御された方法で)(モーターとコントローラによって決定される)
2ハーモニックドライブは何をする?
ハモニック駆動器は,フライリング,製造,ロボット腕を使用する機械で使用されるギアで出力トルクを増やすのに使用されます.
