起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
モデル8 モデル11

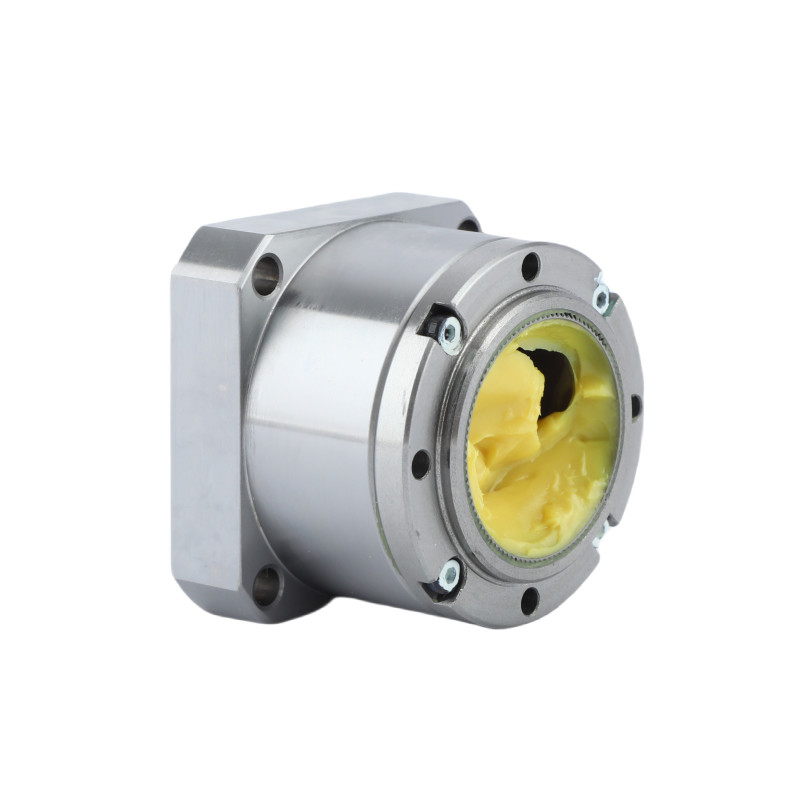

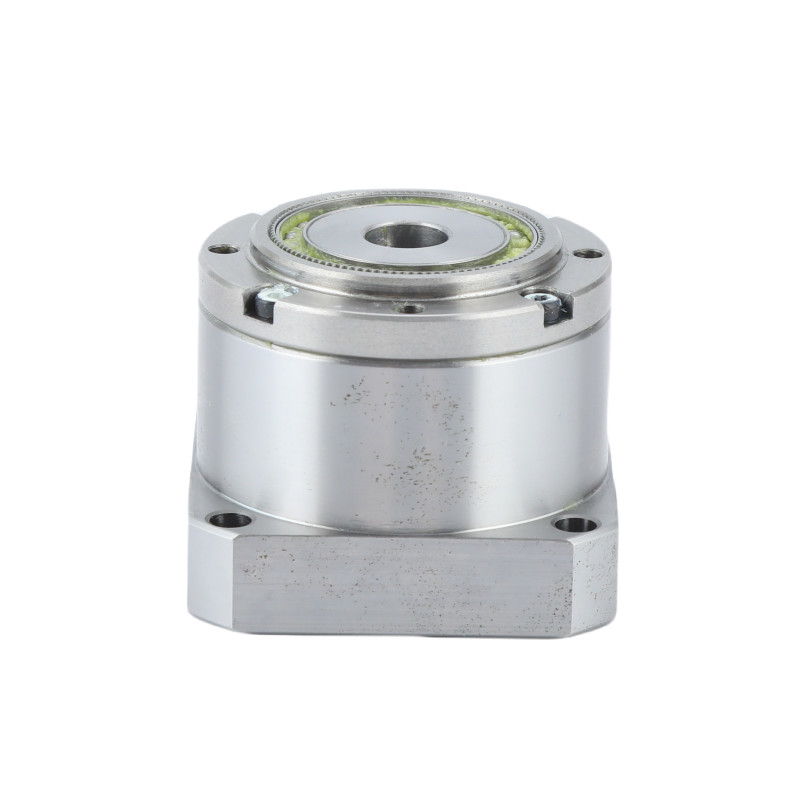

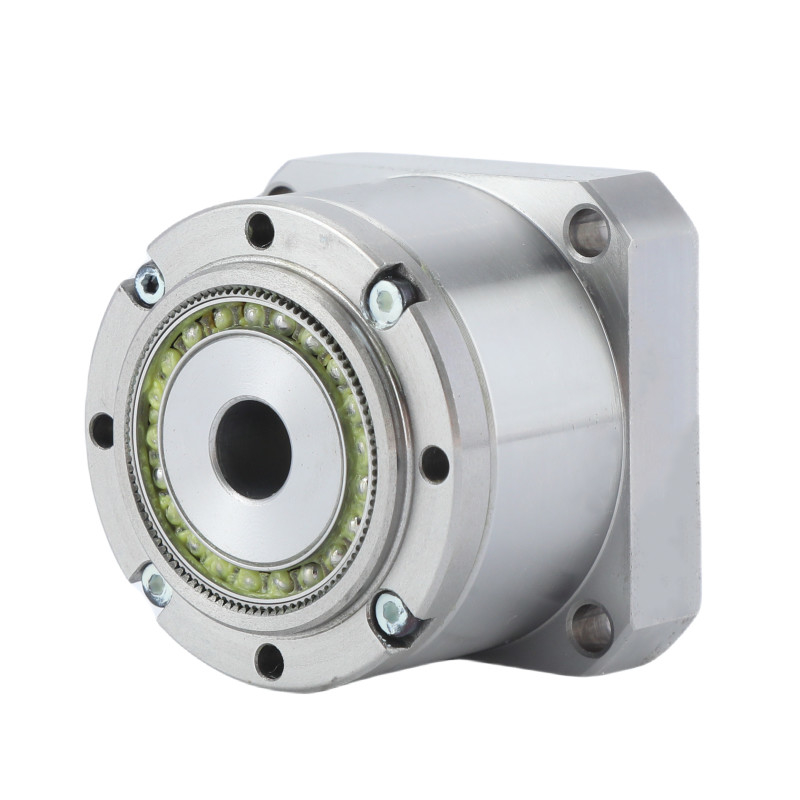

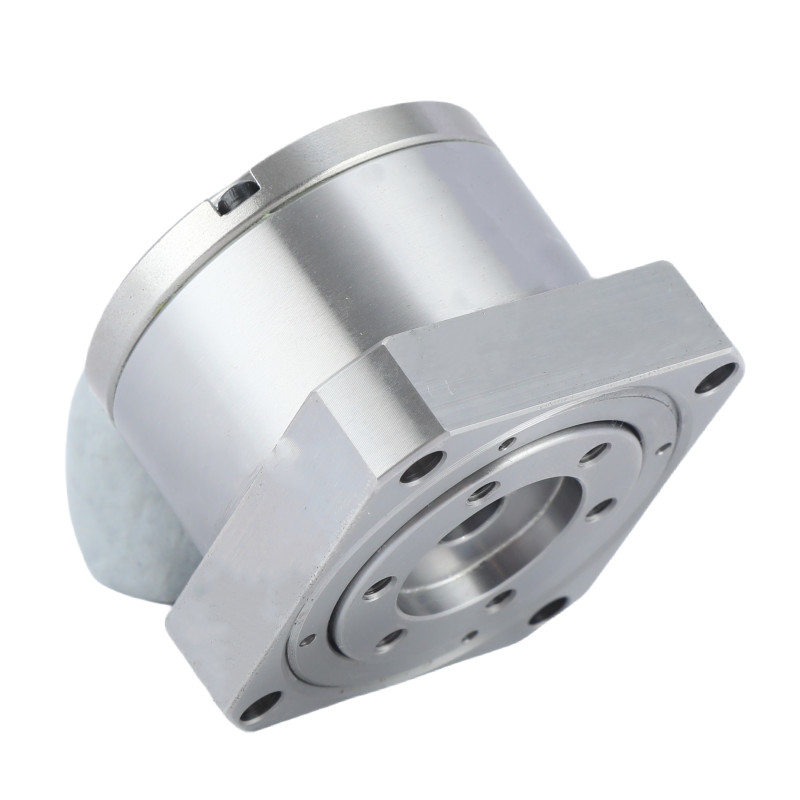

高精度 ハーモニックドライブ ストレイン・ウェーブ・ギア
製品説明
ストレンドウェーブギアリング (ハーモニックドライブギアリングとも呼ばれる) は,外歯を持つ柔軟なスピンを使用する機械ギアリングシステムの一種である.外部スラインの内部ギア歯と接触するために回転する円筒形プラグで変形している.
ストレンドウェーブギアリングは,ヘリコプターギアリングや惑星ギアリングなどの伝統的なギアリングシステムに比べていくつかの利点があります.
高速ギア減速比は小体積では可能である (惑星ギアが通常10:1比しか生産しない同じスペースでは30:1から320:1までの比が可能である).
デメリットとしては,低トルク領域では"風向き" (扭曲スプリング速さ) の傾向がある.
ストレインウェーブギアリングは,ロボット工学および航空宇宙で一般的に使用されています.ギア削減を提供できますが,回転速度を増加させるため,または微分ギアリングに使用することもできます.
主要 な 特徴
小型のハーモニックドライブの定数パラメータ表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 (グリース) |
許容される平均入力回転速度 (グリース) |
反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| 主要な特徴LS と LH シリーズ ミニチュア ストレッチ 波 減量器 | |||
| 製品 | ミニ ストレッチ 波 減量 ハーモニック ドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100 | ||
|
反発
|
30弧秒未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
811 | ||
|
体重
|
0.06 から 0.27 kg | ||
| 保証 | 1年 | ||
適用する
| |
|
|
| CNC 機械 | 航空宇宙 | 産業用ロボット |
よくある質問
1ハーモニックドライブボックスとは?
ハーモニックドライブボックスは,コンパクトサイズで高い減速率を生成するギアシステムの種類である.動きを伝達し,高精度とトルクを達成するために柔軟な要素変形の機械を使用.
2ハーモニック・ドライブ・ギアボックスはどうやって動きますか?
ハーモニックギアボックスは円形スプライン,フレックススピライン,および波発生器を用いて動作します.波発生器はフレックススピラインを円形に変形します.2つのポイントで円形スラインの歯と接触する歯の数の違いによって高い減量比が得られる.
3ハーモニックドライブを逆方向に動かすことはできますか?
ハーモニック・ドライブ・ギアを 逆方向に動かすことができます これは典型的なロボットサイクルで 毎日数百回起こりますギア出力側にある負荷慣性により,ギアを後押しする (制御された方法で)(モーターとコントローラによって決定される)
4ハーモニックドライブは何をする?
ハモニック駆動器は,フライリング,製造,ロボット腕を使用する機械で使用されるギアで出力トルクを増やすのに使用されます.
もちろん 客の要求や図面に基づいて ハーモニックドライブをカスタマイズできます
6あなたの製品の最大の利点は?
我々は完全な製品シリーズを提供することができます. そして私たちの調和の駆動の品質は安定しています. 最も重要なことは,中国で最もコスト効率の良いです.
