起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
モデル8 モデル11
製品説明

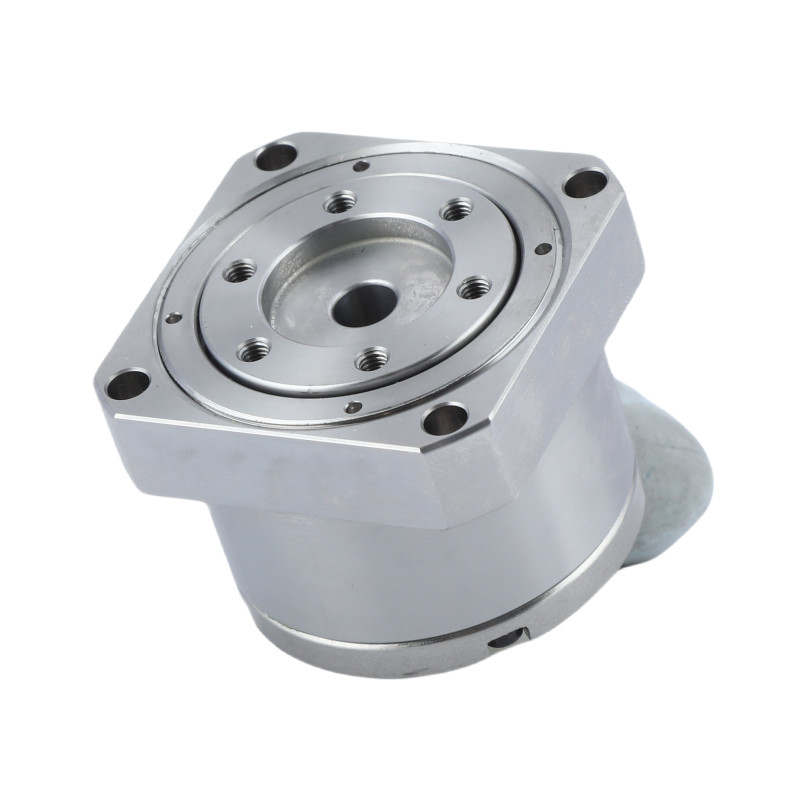

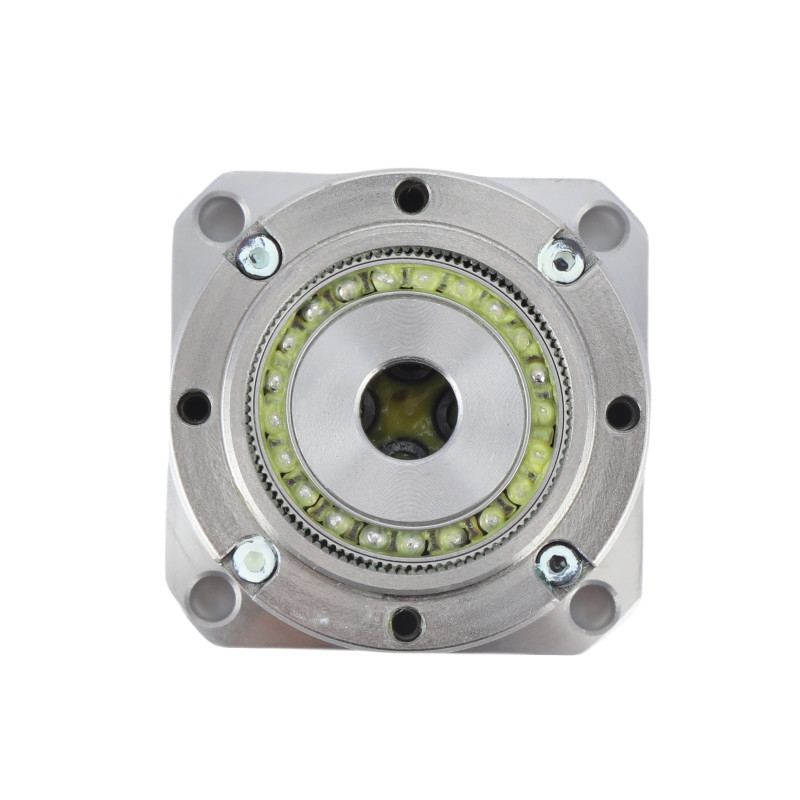

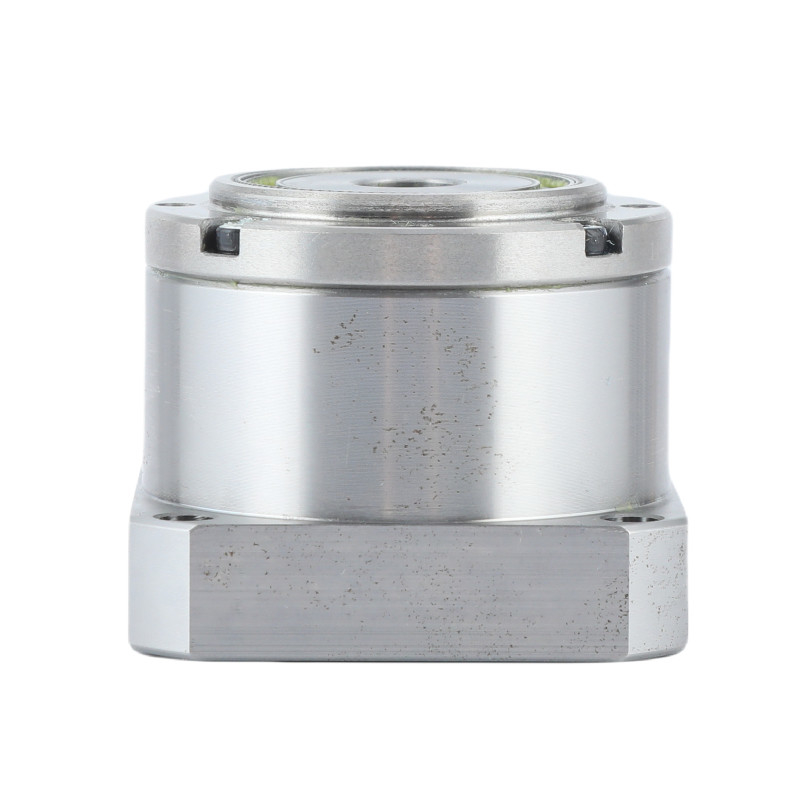

LSおよびLHシリーズのモデル8およびモデル11のハーモニックドライブは,ミニ形のストレッチウェーブ減圧器として知られています.
LSとLHシリーズのミニチュアストレイン波減速機は,非常にコンパクトなパッケージで高い位置位置精度を提供します.
半導体やロボットの用途に適しています 特に小型産業用ロボットやコラボレーション用ロボット用の重さが重要な要素である工業機械.
働き方
フレックススペラインは直径がわずかに小さいし,円形スペラインよりも歯が2本少ない.波発生器の円形形は,Flexsplineの歯が円形線を2つの反対領域で,円形の主要な軸に沿って関わらせる原因です波発生器の180度回転ごとに フレックスライン歯は 円線歯線に対して 逆時計回りに 1歯を進める.波発生器のすべての完全な時計回りの回転は,Flexsplineは,円形スプリンの相対的な元の位置から時計回りの反対に2歯移動の結果.
主要 な 特徴
パラメーター表 ミニチュアハーモニックドライブ
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 (グリース) |
許容される平均入力回転速度 (グリース) |
反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| 主要な特徴LS と LH シリーズ ミニチュア ストレッチ 波 減量器 | |||
| 製品 | ミニ ストレッチ 波 減量 ハーモニック ドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100 | ||
|
反発
|
30弧秒未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
811 | ||
|
体重
|
0.06 から 0.27 kg | ||
| 保証 | 1年 | ||
適用する
|
|
| 産業用ロボット | 航空宇宙 |
|
|
| 包装システム | CNC 機械 |
よくある質問
1ハーモニックドライブボックスとは?
ハーモニックドライブボックスは,コンパクトサイズで高い減速率を生成するギアシステムの種類である.動きを伝達し,高精度とトルクを達成するために柔軟な要素変形の機械を使用.
2ハーモニックギアボックスはどうやって動きますか?
ハーモニックギアボックスは円形スプライン,フレックススピライン,および波発生器を用いて動作します.波発生器はフレックススピラインを円形に変形します.2つのポイントで円形スラインの歯と接触する歯の数の違いによって高い減量比が得られる.
3ハーモニックドライブを逆方向に動かすことができるか?
ハーモニック・ドライブ・ギアを 逆方向に動かすことができます これは典型的なロボットサイクルで 毎日数百回起こりますギア出力側にある負荷慣性により,ギアを後押しする (制御された方法で)(モーターとコントローラによって決定される)
4ハーモニックドライブは何をする?
ハモニック駆動器は,フライリング,製造,ロボット腕を使用する機械で使用されるギアで出力トルクを増やすのに使用されます.
もちろん 客の要求や図面に基づいて ハーモニックドライブをカスタマイズできます
6あなたの製品の最大の利点は?
我々は完全な製品シリーズを提供することができます. そして私たちの調和の駆動の品質は安定しています. 最も重要なことは,中国で最もコスト効率の良いです.
問い合わせを直接私たちに送ってください.
