起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
モデル 8, 11, 14, 17
製品説明
LHD - Iシリーズのハーモニックドライブは,高トルク容量超フラットストレッチウェーブギアユニットです.
LHD - Iシリーズのハーモニックドライブは,コンパクトでシンプルなレイアウトで設計され,簡単に統合され,スペースが限られたアプリケーションで小さな足跡と軽量化を提供するのに役立ちます.
この超平らなハーモニックギア減速機は ロボット端関節や顧客端減速機として使用するのに非常に適しています
主要 な 特徴
LHDシリーズ ハーモニックドライブの定数パラメータ表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許可される最大入力回転速度 (グリース) | 許容される平均入力回転速度 (グリース) | 反発 | 体重 | 設計寿命 |
| Nm | Nm | Nm | Nm | r/min | r/min | アークセック | キロ | 時数 | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

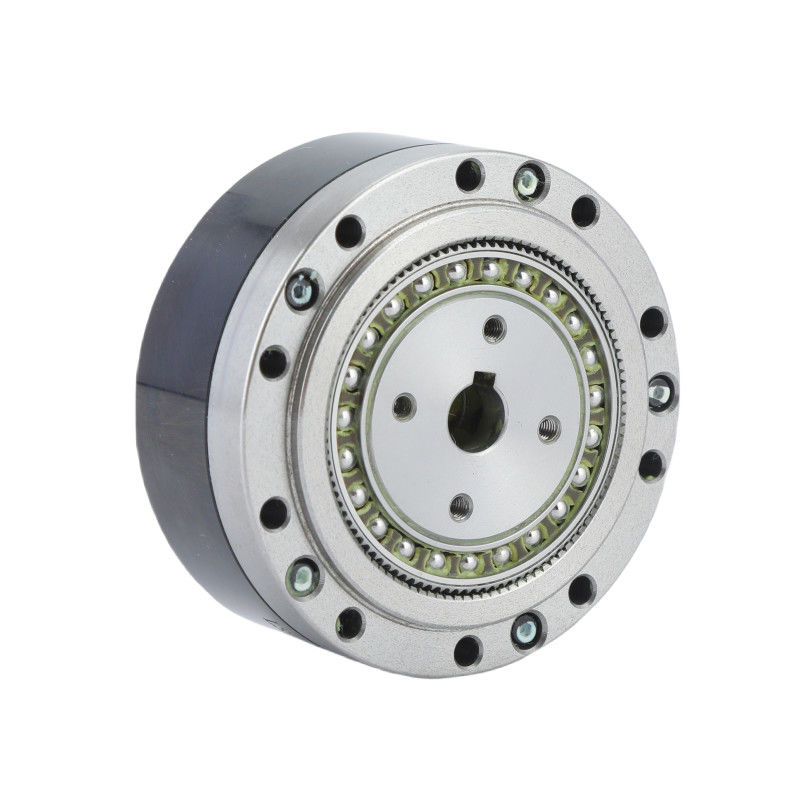

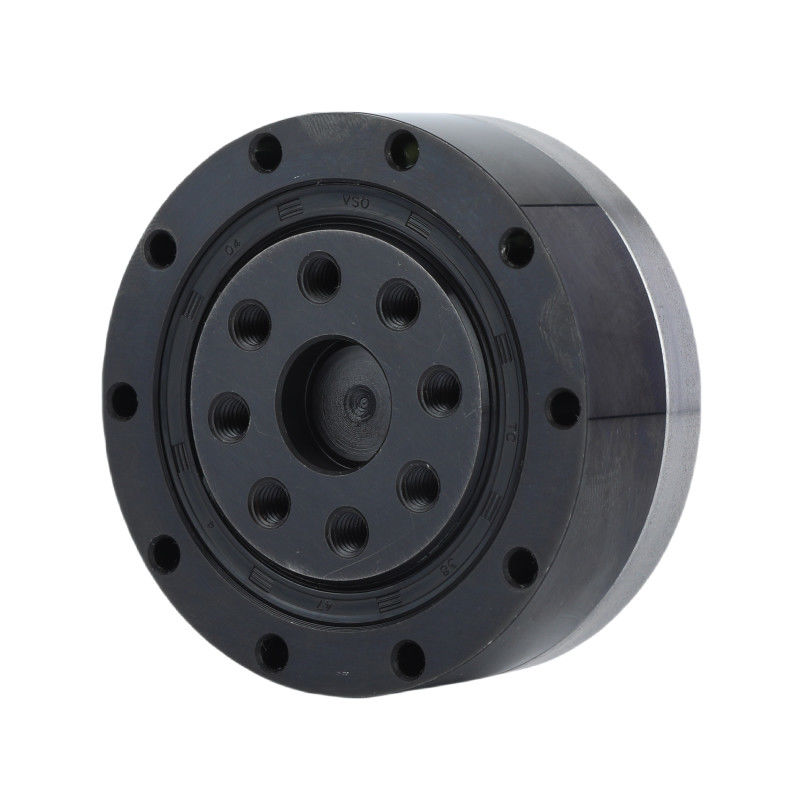

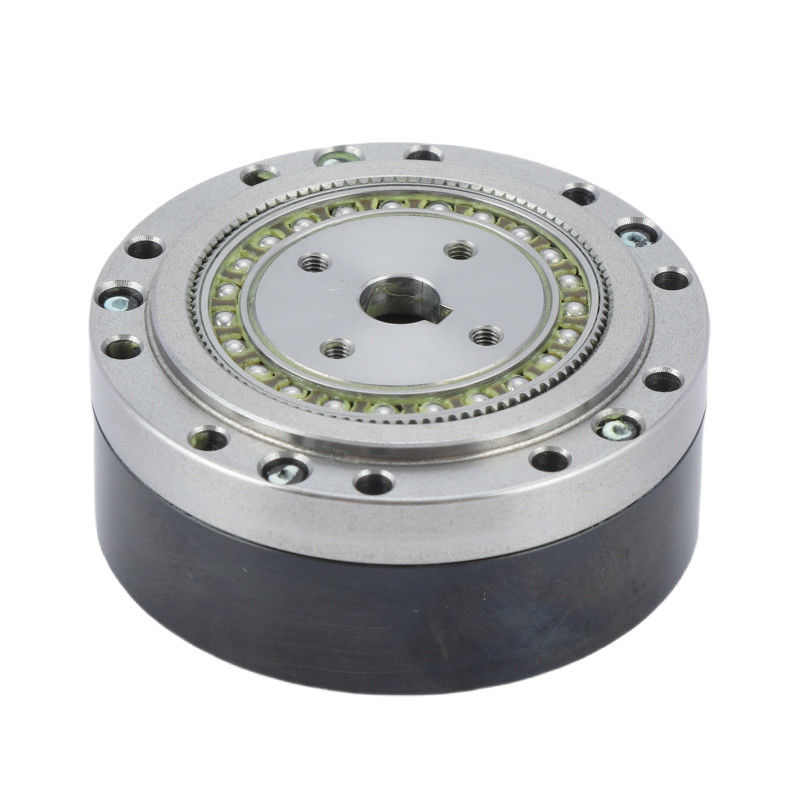

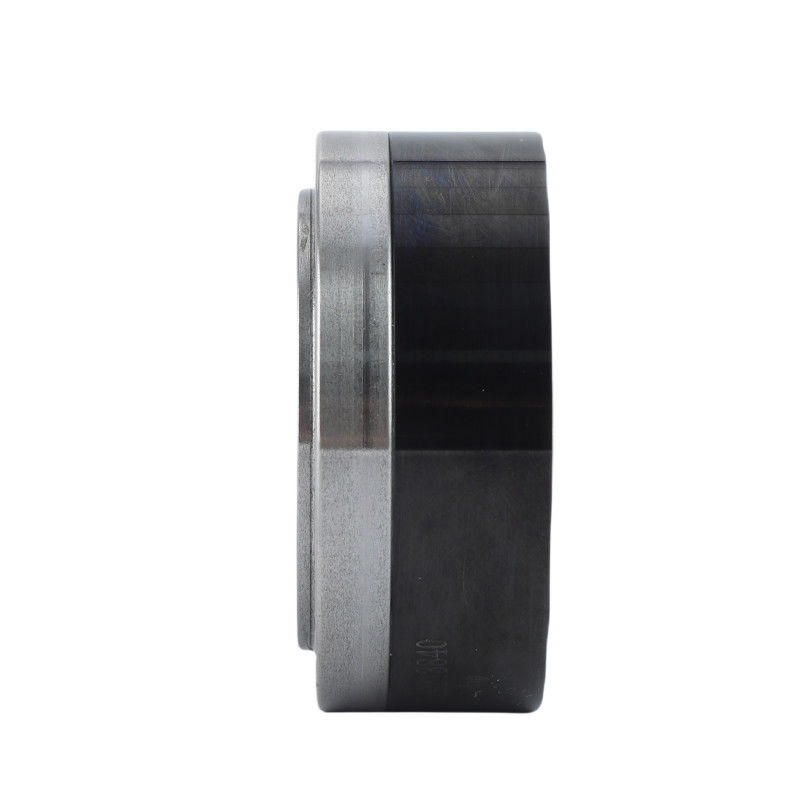

LHDシリーズ ハーモニックドライブの詳細な画像
| LHD - I シリーズ 超 - フラット ストレイン ウェーブ 減圧器の主要属性 | |||
| 製品 | ウルトラフラットハーモニックドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
14, 17, 20, 25, 32 | ||
|
体重
|
0.34から1.9kg | ||
| 保証 | 1年 | ||
申請
| |
|
|
|
| 産業用ロボット | 製造システム | ヒュアンノイドロボット | オプティカルマシン |
PDF 図解 ダウンロード
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
よくある質問
1ハーモニックドライブを逆方向に動かすことができるか?
ハーモニック・ドライブ・ギアを 逆方向に動かすことができます これは典型的なロボットサイクルで 毎日数百回起こりますギア出力側にある負荷慣性により,ギアを後押しする (制御された方法で)(モーターとコントローラによって決定される)
2ハーモニックドライブは何をする?
ハモニック駆動器は,フライリング,製造,ロボット腕を使用する機械で使用されるギアで出力トルクを増やすのに使用されます.
もちろん 客の要求や図面に基づいて ハーモニックドライブをカスタマイズできます
4あなたの製品の最大の利点は?
我々は完全な製品シリーズを提供することができます. そして私たちの調和の駆動の品質は安定しています. 最も重要なことは,中国で最もコスト効率の良いです.
問い合わせを直接私たちに送ってください.
