起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
モデル8 モデル11
製品説明

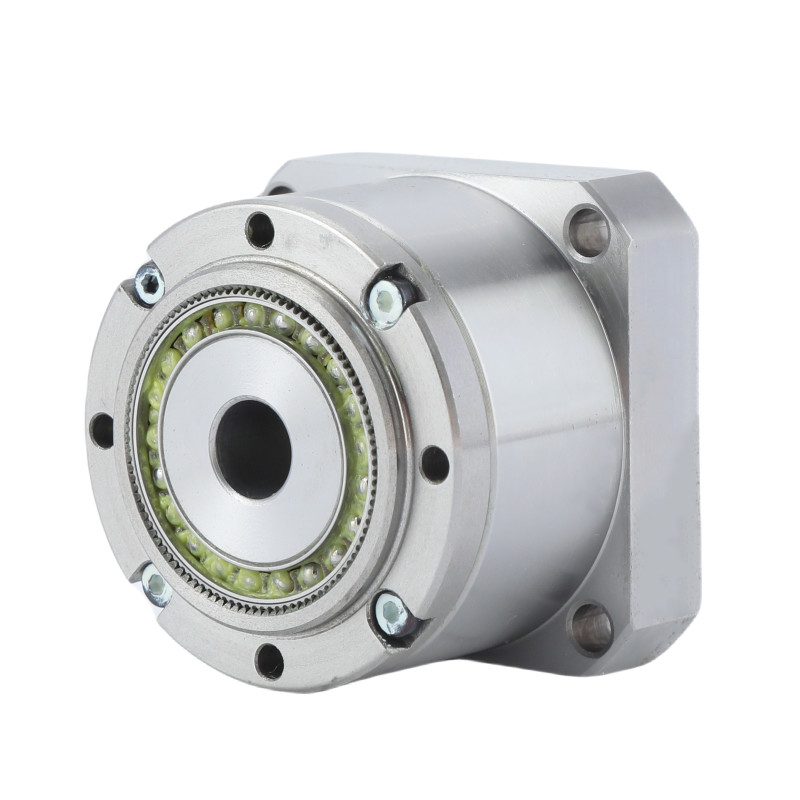

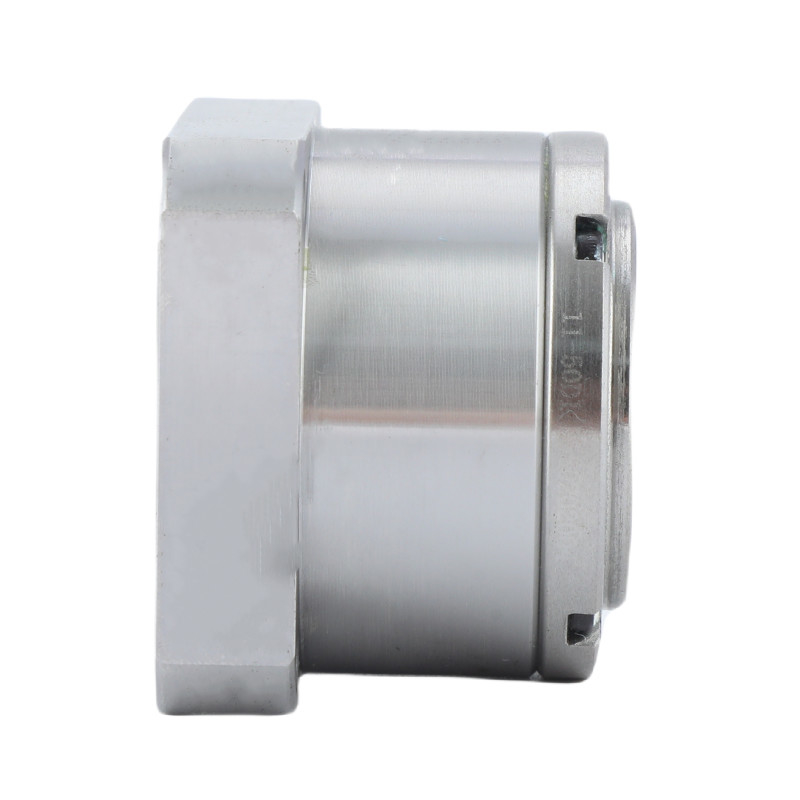

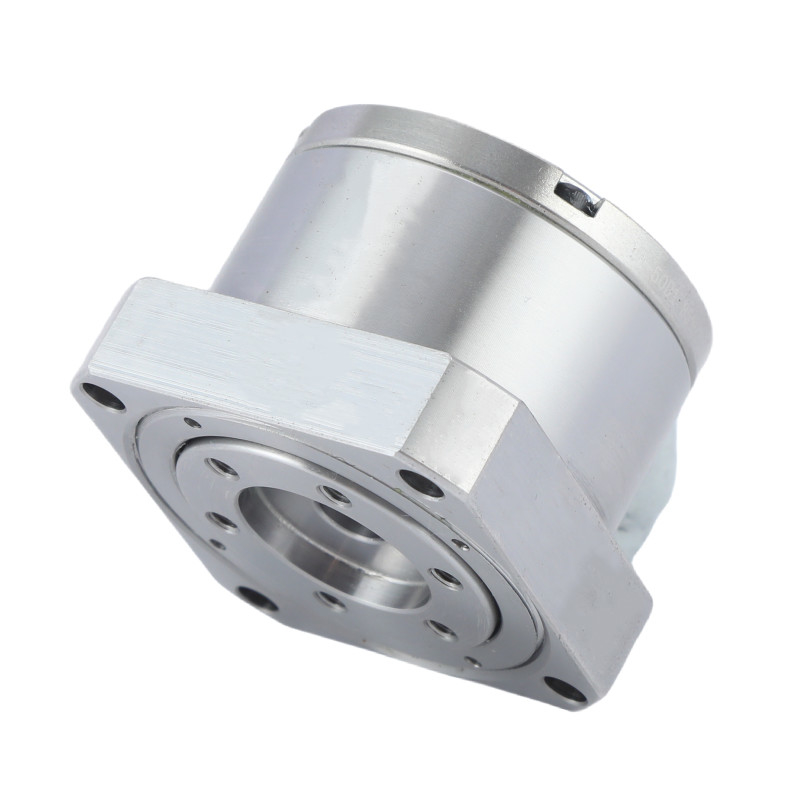

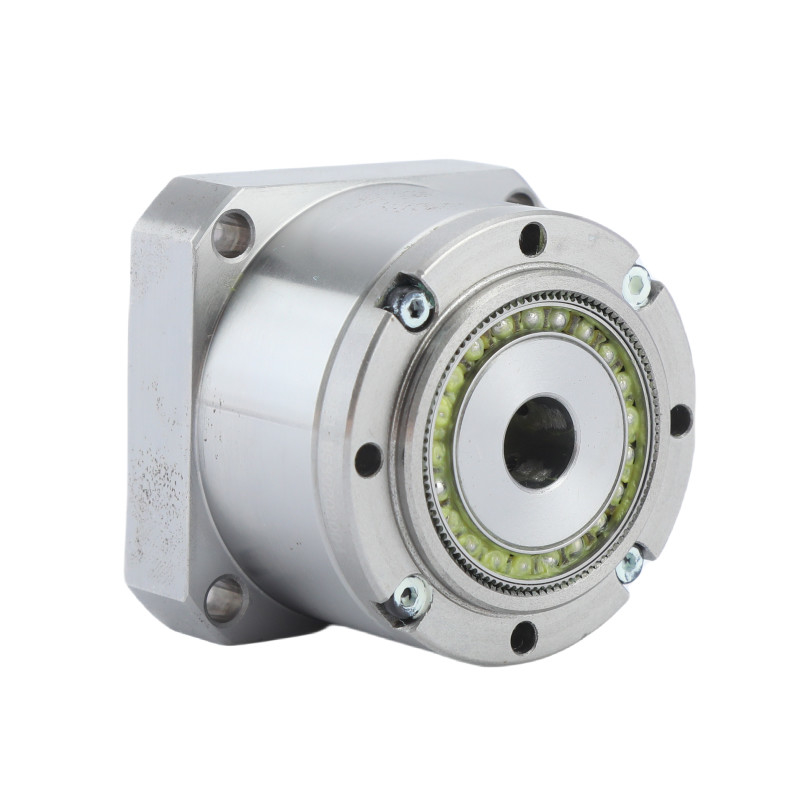

LSおよびLHシリーズのモデル8およびモデル11のハーモニックドライブは,ミニ形のストレッチウェーブ減圧器として知られています.
LSとLHシリーズのミニチュアストレイン波減速機は,非常にコンパクトなパッケージで高い位置位置精度を提供します.
半導体やロボットの用途に適しています 特に小型産業用ロボットやコラボレーション用ロボット用の重さが重要な要素である工業機械.
働き方
フレックススペラインは直径がわずかに小さいし,円形スペラインよりも歯が2本少ない.波発生器の円形形は,Flexsplineの歯が円形線を2つの反対領域で,円形の主要な軸に沿って関わらせる原因です波発生器の180度回転ごとに フレックスライン歯は 円線歯線に対して 逆時計回りに 1歯を進める.波発生器のすべての完全な時計回りの回転は,Flexsplineは,円形スプリンの相対的な元の位置から時計回りの反対に2歯移動の結果.
主要 な 特徴
超平ら な デザインミニチュアシリーズは超平らなハーモニック駆動設計を提供し,スペースが限られたアプリケーションとの互換性を保証します.
軽量 建築軽量な材料で設計されたミニチュア性能を損なうことなく 総重量を最小限に抑える
コンパクトサイズ形状は小さいので,ミニチュアサイズの制約が懸念されるアプリケーションに理想的です.
高強度クロスロールベアリング高硬度クロスロールラーリングを使用し,ミニチュア動作制御がスムーズで精密で 全体的な性能が向上します
最高の入力特性高性能小型モーターと組み合わせた統合されたストレッチ波減圧器は,ミニチュア同じギア条件下で最高入力特性を持つシリーズで,最適な効率と信頼性を確保する.
パラメーター表 ミニチュアハーモニックドライブ
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 (グリース) |
許容される平均入力回転速度 (グリース) |
反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| 主要な特徴LS と LH シリーズ ミニチュア ストレッチ 波 減量器 | |||
| 製品 | ミニ ストレッチ 波 減量 ハーモニック ドライブ | ||
|
材料
|
鉄鋼,アルミ,ポリウレタン,ベアリング,シール,潤滑剤 | ||
|
減量比
|
50, 80, 100 | ||
|
反発
|
30弧秒未満 | ||
|
平均入力速度
|
3500回転/分 | ||
|
最大入力速度
|
8500回転/分 | ||
|
デザイン の 生活
|
10000時間 | ||
|
モデル
|
811 | ||
|
体重
|
0.06 から 0.27 kg | ||
| 保証 | 1年 | ||
申請
|
|
|
| 製造システム | 航空宇宙 | ヒュアンノイドロボット |
