起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSN-32-XX-U-II

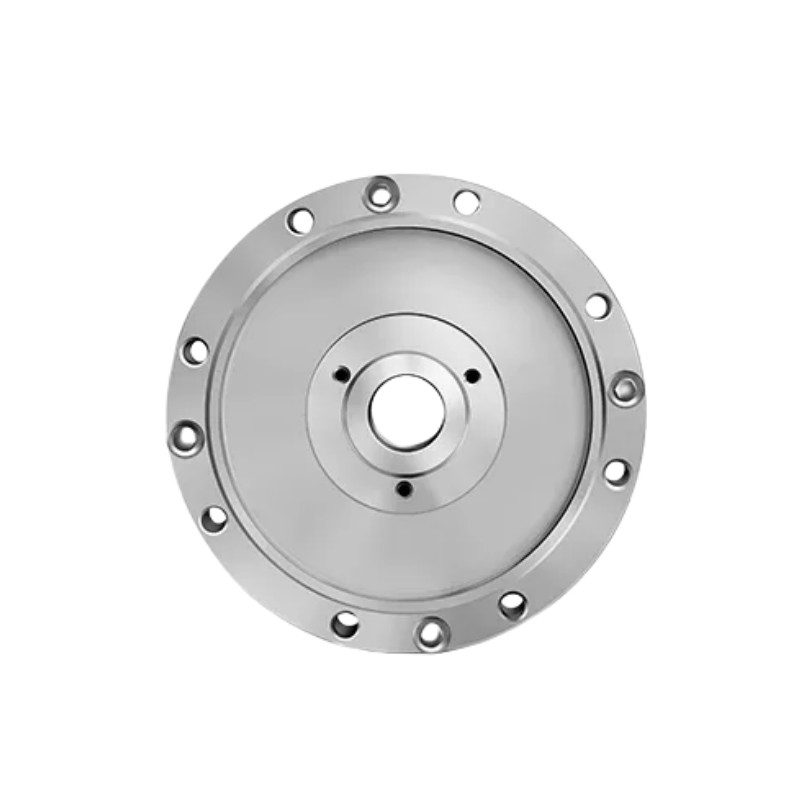

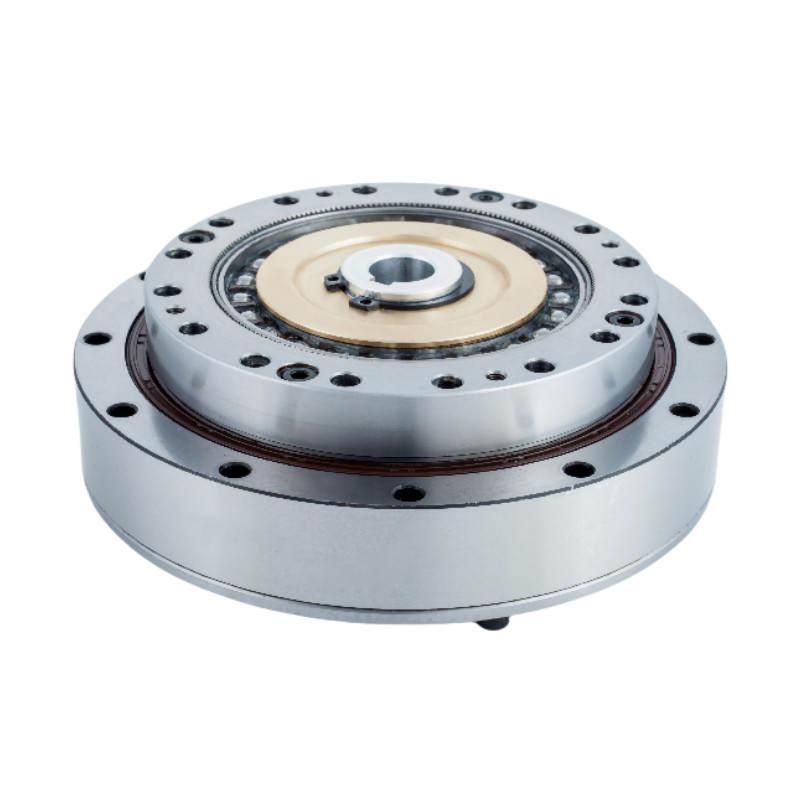

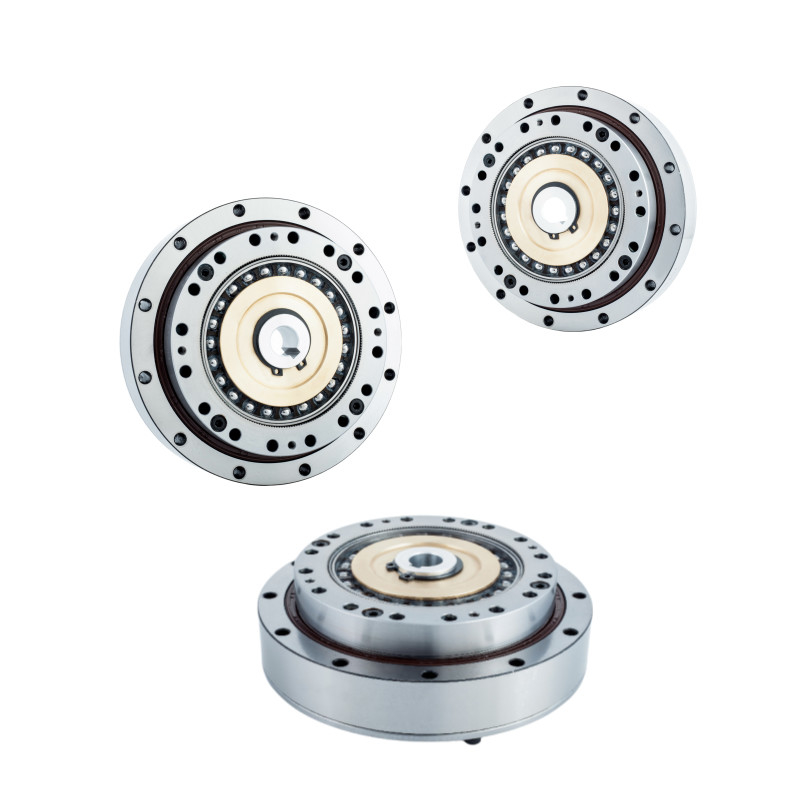

LSNシリーズのハーモニック・リドクッサーは,重量が重要な要因であるアプリケーションに理想的ですが,高いトルクと零反作用が求められます.LSN - 32 - XX - U - IIは,精密クロスローラー出力ベアリングとフレンズと組み合わせた高トルク搭載部品ギアセットです.これは非常にコンパクトで頑丈で使いやすいギアヘッドソリューションです. 50:1 から 120 の比率で 5 つのサイズで提供されています.1.
働き方
フレックススペラインは直径がわずかに小さいし,円形スペラインよりも歯が2本少ない.波発生器の円周形は,Flexsplineの歯が円周線を2つの反対領域で,円周線の主要な軸に沿って関わることを引き起こします波発生器の180度回転ごとに フレックスライン歯は 円線歯線に対して 逆時計回りに 1歯を進める.波発生器のすべての完全な時計回りの回転の結果,Flexsplineは,円形スプリンの相対で元の位置から時計回りの反対に2歯移動.
|
主要 な 特徴
|
利点
高精度2つの180°対称の位置で同時に関わります歯輪の傾斜の誤差と歯輪の傾斜の累積誤差は,回転精度に平均的な影響を与える.位置精度と回転精度が非常に高い.
大型駆動比:単段階の調和駆動装置は,30:1から500までの駆動比でシンプルな構造を有する.1したがって,一つの軸上の3つの基本コンポーネントは,高い駆動比を実現することができます.
高負荷容量緊張波のギアシステムでは,歯間の接触は表面接触の一種である.多くの歯が同時に互いに接触するので,各ユニットの負荷は小さい.負荷容量が他の駆動形態よりも高いことを意味します.
コンパクトで軽量:通常のギア装置と比較して体積と重量は著しく減少し,サイズが小さく,重量は軽い.
高い駆動効率と長寿命
高安定性 衝撃なし 騒音が少ない
仕様表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 | 許容される平均入力回転速度 | 反発 | 体重 | 設計寿命 | ||||
| 油脂 | 油脂 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
図面
|
LSN - II モデル 32 ハーモニック リッドサーの主要属性 | |||
| 製品 | モデル32 ハーモニックドライブユニット | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
3500回転/分 | |||
|
最大入力速度
|
4800回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
32 | |||
|
体重
|
2.47kg | |||
| 保証 | 1 年 | |||
