起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSN-25-XX-U-II

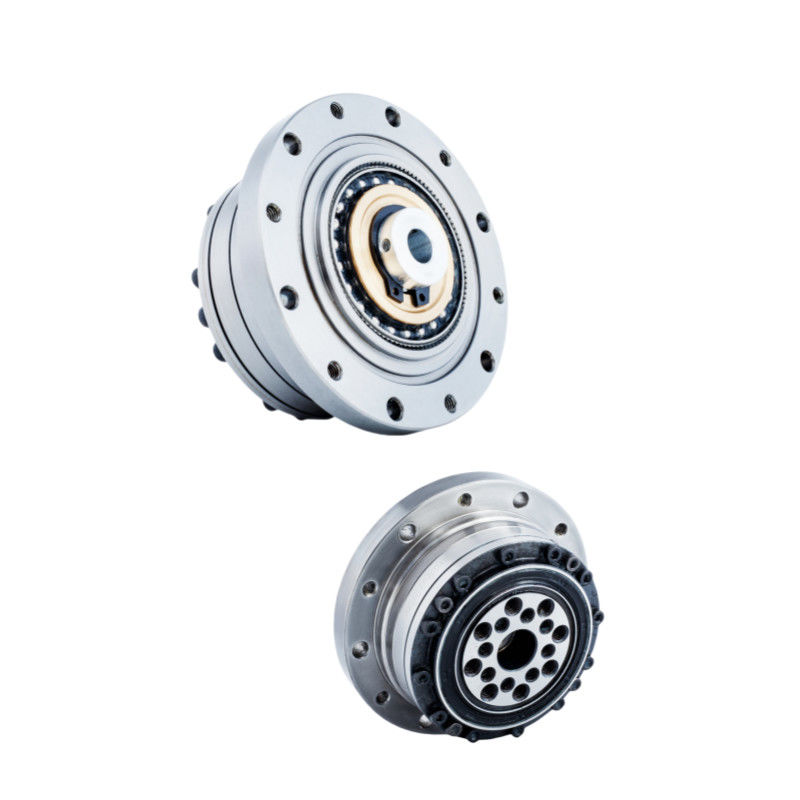

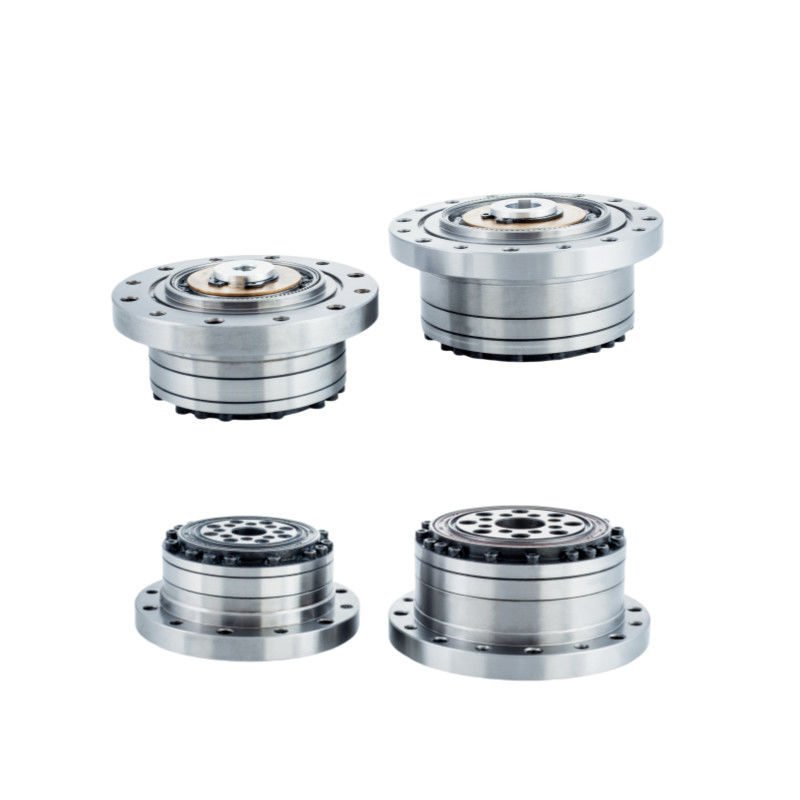

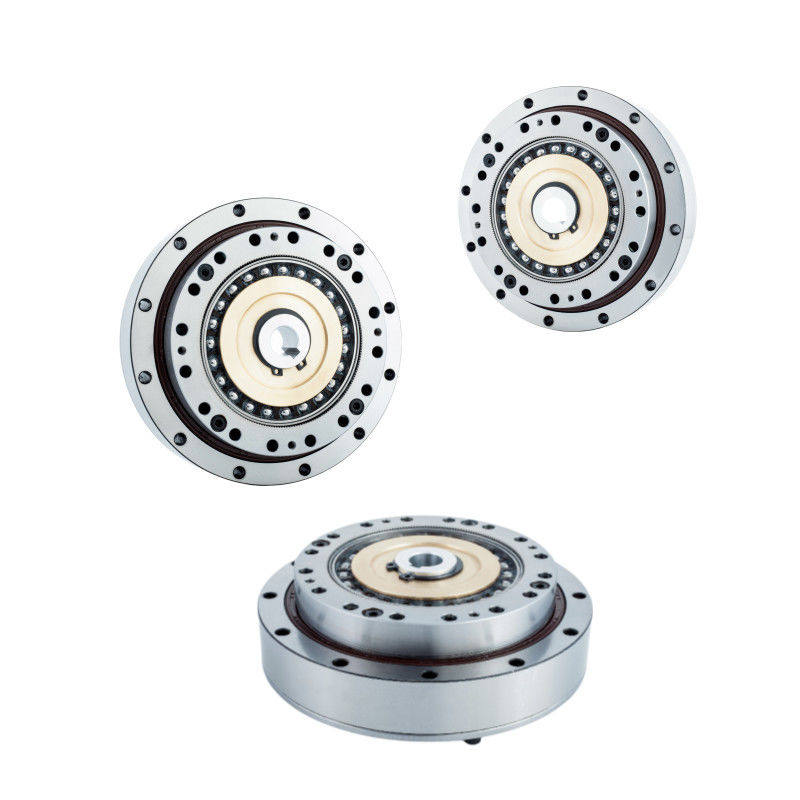

30%軽いハーモニック・リデュッサー ギア ストレンド・ウェーブ・リデュッサー
LSNシリーズのハーモニック・リドクッサーは,重量が重要な要因であるアプリケーションに理想的ですが,高いトルクと零反作用が求められます.LSN - 25 - XX - U - IIは,精密クロスロール出力ベアリングとフレンズと組み合わせた高トルク搭載部品ギアセットです.これは非常にコンパクトで頑丈で使いやすいギアヘッドソリューションです. 50:1 から 120 の比率で 5 つのサイズで提供されています.1.
働き方
フレックススペラインは直径がわずかに小さいし,円形スペラインよりも歯が2本少ない.波発生器の円形形は,Flexsplineの歯が円形線を2つの反対領域で,円形の主要な軸に沿って関わらせる原因です波発生器の180度回転ごとに フレックスライン歯は 円線歯線に対して 逆時計回りに 1歯を進める.波発生器のすべての完全な時計回りの回転は,Flexsplineは,円形スプリンの相対的な元の位置から時計回りの反対に2歯移動の結果.
|
主要 な 特徴
|
利点
軽量構造は,最適化された設計と高級材料の利用によって達成され,製品の重量が30%減少します.
柔軟な車輪のためのカップ型の標準型樽構造,高硬度フルロールクロスベアリングと組み合わせた.
自社開発したCMP熱処理プロセスを利用し,LS歯のプロファイル設計は,1umの軌跡精度で精密な磨きを保証します.
コンパクトで簡潔な構造設計で 逆効果なし 直接モーター接続 便利な設置
入力と出力は同軸で
位置の精度も 繰り返しも最高です
仕様表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 | 許容される平均入力回転速度 | 反発 | 体重 | 設計寿命 | ||||
| 油脂 | 油脂 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
図面
|
LSN - II モデル 25 ハーモニック リッドサーの主要属性 | |||
| 製品 | モデル25 ハーモニックドライブユニット | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
3500回転/分 | |||
|
最大入力速度
|
5600回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
25 | |||
|
体重
|
1.14kg | |||
| 保証 | 1 年 | |||
申請
|
|
|
| 産業用ロボット | ヒュアンノイドロボット | 半導体 |
問い合わせを直接私たちに送ってください.
