起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSN-20-XX-U-II

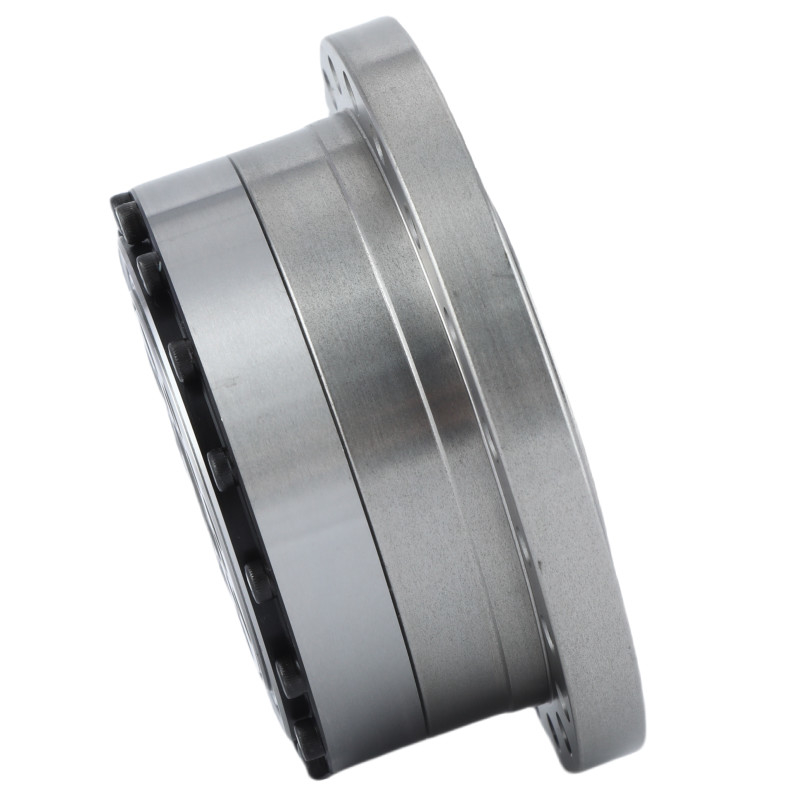

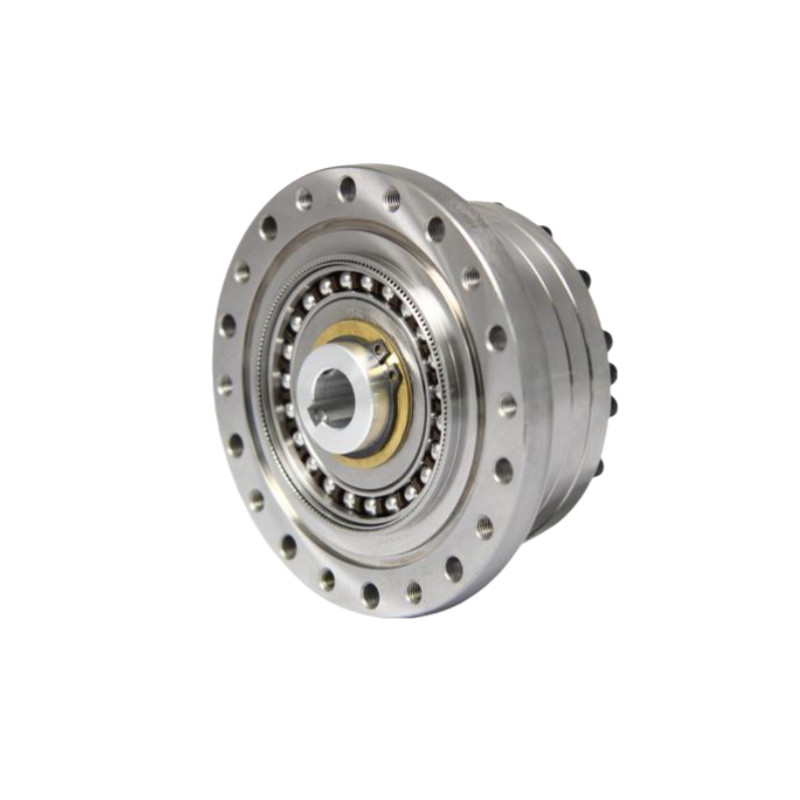

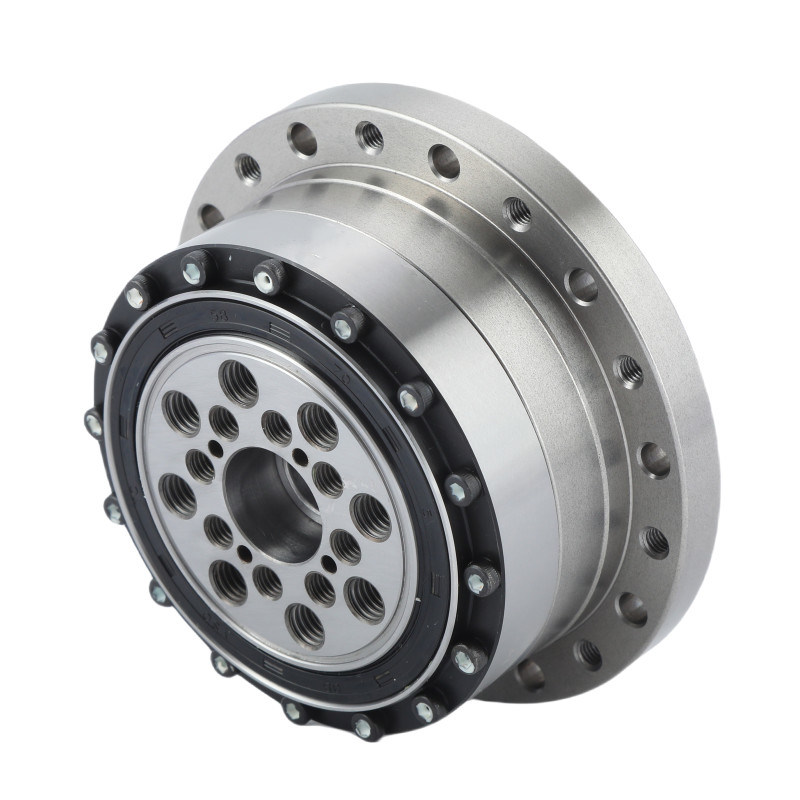

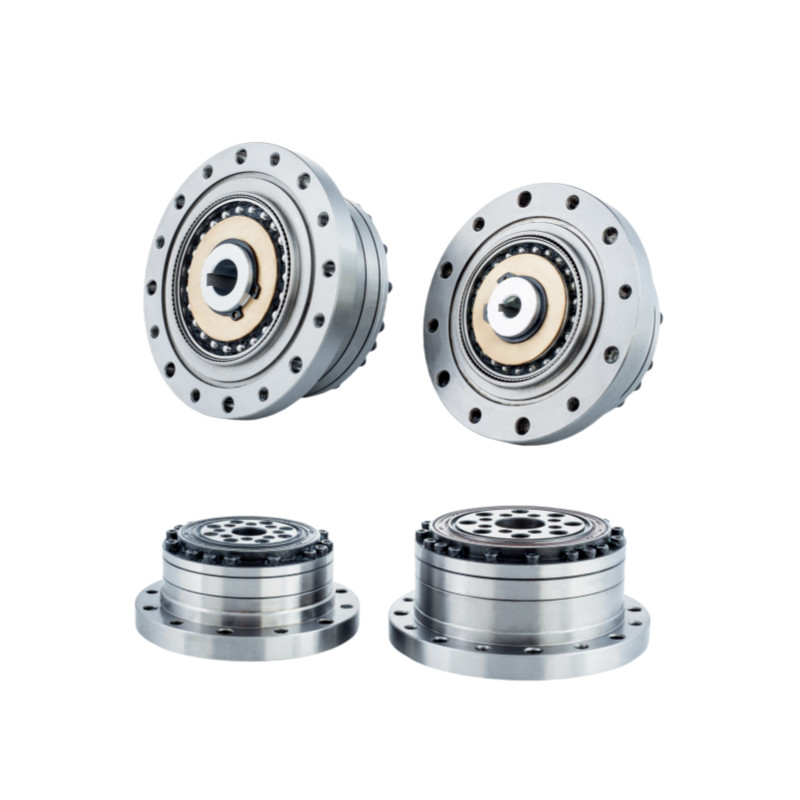

LSNシリーズは,高トルク搭載の部品ギアセットで,精密なクロスロール出力ベアリング&フレンズと組み合わせています.これは非常にコンパクトで頑丈で使いやすいギアヘッドソリューションです.LSNIIシリーズは,5つのサイズで 50の比率で提供されています.1 から 160:1. あなたのアプリケーションに高いトルクが必要でない場合は,LSNシリーズギアヘッドは優れた代替ギアヘッドです.軽量バージョンもあります.
LSNシリーズは軽量製品ラインで,機械機器の重量を軽減し,軽量産業ロボットの構築を容易にするように設計されています.産業用ロボットの高速化と載荷容量向上を可能にします.
働き方
フレックススペラインは直径がわずかに小さいし,円形スペラインよりも歯が2本少ない.波発生器の円周形は,Flexsplineの歯が円周線を2つの反対領域で,円周線の主要な軸に沿って関わることを引き起こします波発生器の180度回転ごとに フレックスライン歯は 円線歯線に対して 逆時計回りに 1歯を進める.波発生器のすべての完全な時計回りの回転の結果,Flexsplineは,円形スプリンの相対で元の位置から時計回りの反対に2歯移動.
|
主要 な 特徴
|
利点
軽量構造は,最適化された設計と高級材料の利用によって達成され,製品の重量が30%減少します.
柔軟な車輪のためのカップ型の標準型樽構造,高硬度フルロールクロスベアリングと組み合わせた.
自社開発したCMP熱処理プロセスを利用し,LS歯のプロファイル設計は,1umの軌跡精度で精密な磨きを保証します.
コンパクトで簡潔な構造設計で 逆効果なし 直接モーター接続 便利な設置
入力と出力は同軸で
位置の精度も 繰り返しも最高です
仕様表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 | 許容される平均入力回転速度 | 反発 | 体重 | 設計寿命 | ||||
| 油脂 | 油脂 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
図面
|
LSN - II モデル 20 ハーモニック リッドサーの主要属性 | |||
| 製品 | モデル20 ハーモニックドライブユニット | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1160: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
3500回転/分 | |||
|
最大入力速度
|
6500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
20 | |||
|
体重
|
0.73kg | |||
| 保証 | 1 年 | |||
問い合わせを直接私たちに送ってください.
