起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSN-17-XX-U-II
LSNシリーズは,高トルク搭載の部品ギアセットで,精密なクロスロール出力ベアリング&フレンズと組み合わせています.これは非常にコンパクトで頑丈で使いやすいギアヘッドソリューションです.LSNIIシリーズは,5つのサイズで 50の比率で提供されています.1 から 160:1. あなたのアプリケーションに高いトルクが必要でない場合は,LSNシリーズギアヘッドは優れた代替ギアヘッドです.軽量バージョンもあります.
LSNシリーズは軽量製品ラインで,機械機器の重量を軽減し,軽量産業ロボットの構築を容易にするように設計されています.産業用ロボットの高速化と載荷容量向上を可能にします.
 |
主要 な 特徴
|
利点
軽量構造は,最適化された設計と高級材料の利用によって達成され,製品の重量が30%減少します.
柔軟な車輪のためのカップ型の標準型樽構造,高硬度フルロールクロスベアリングと組み合わせた.
自社開発したCMP熱処理プロセスを利用し,LS歯のプロファイル設計は,1umの軌跡精度で精密な磨きを保証します.
コンパクトで簡潔な構造設計で 逆効果なし 直接モーター接続 便利な設置
入力と出力は同軸で
位置の精度も 繰り返しも最高です
仕様表
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 | 許容される平均入力回転速度 | 反発 | 体重 | 設計寿命 | ||||
| 油脂 | 油脂 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
図面
|

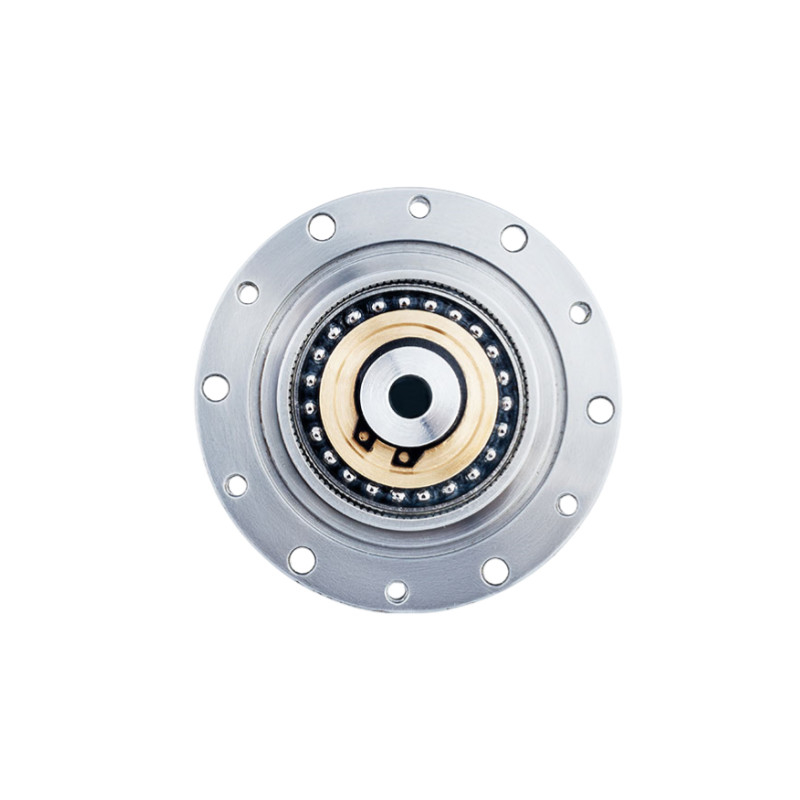

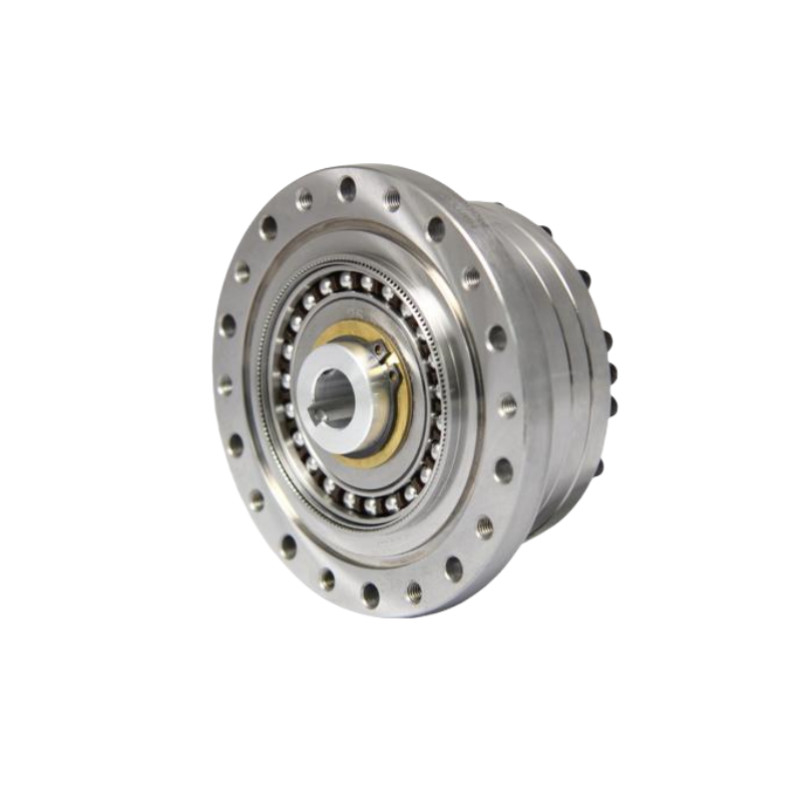

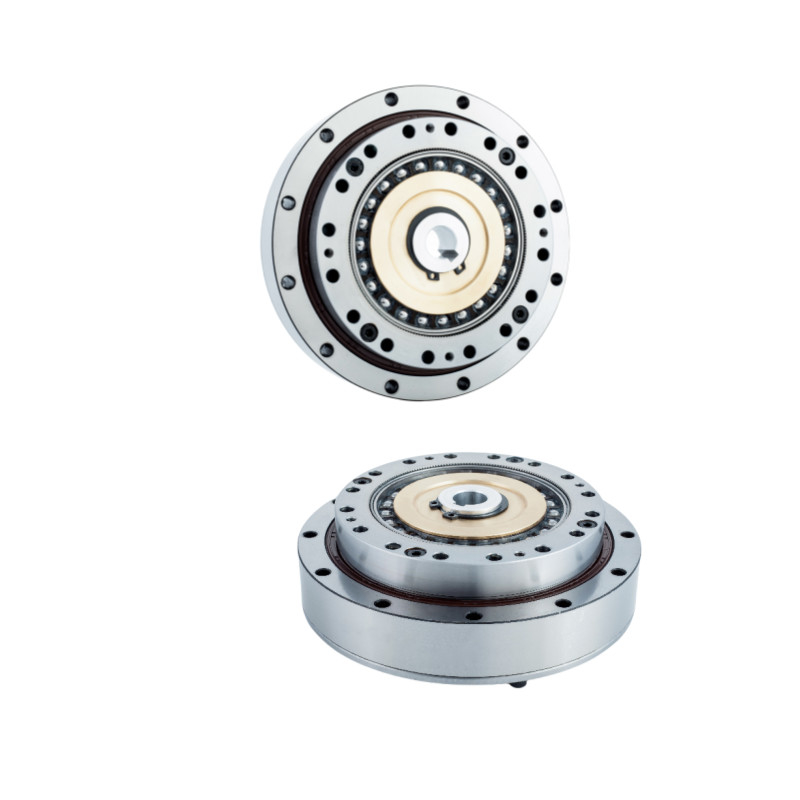

LSN - II モデル 17 ハーモニック リッドサーの主要属性 | |||
| 製品 | モデル17 ハーモニックドライブユニット | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
3500回転/分 | |||
|
最大入力速度
|
7300回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
17 | |||
|
体重
|
0.52kg | |||
| 保証 | 1 年 | |||
