起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LSN-14-XX-U-II

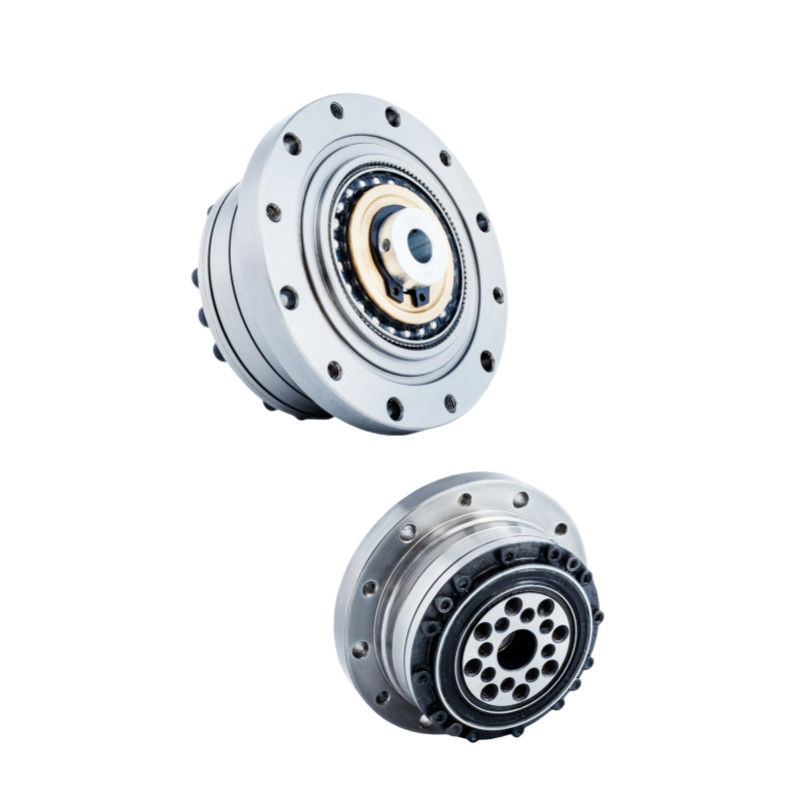

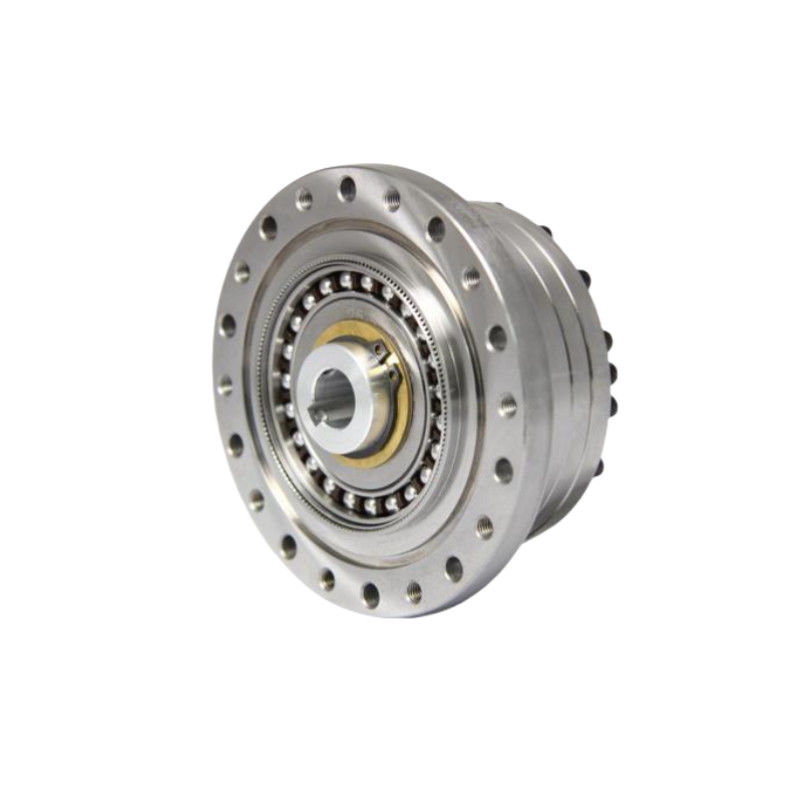

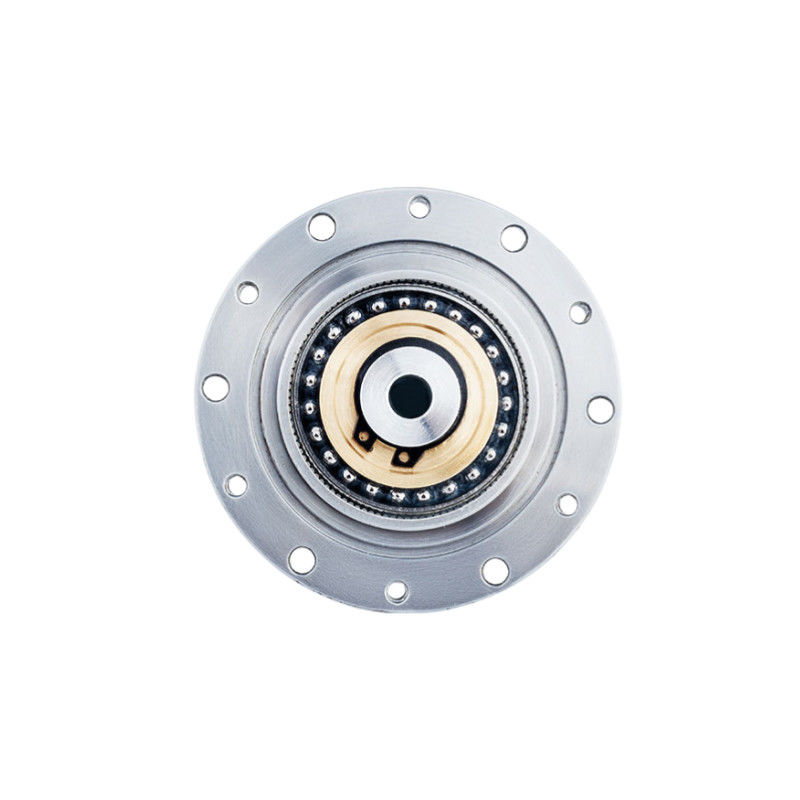

LSNシリーズは,高トルク搭載の部品ギアセットで,精密なクロスロール出力ベアリング&フレンズと組み合わせています.これは非常にコンパクトで頑丈で使いやすいギアヘッドソリューションです.LSNIIシリーズは,5つのサイズで 50の比率で提供されています.1 から 160:1. あなたのアプリケーションが高いトルクを必要としない場合,LSNシリーズギアヘッドは優れた代替ギアヘッドです.軽量バージョンもあります.
 |
主要 な 特徴
|
仕様
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許容される最大入力回転速度 | 許容される平均入力回転速度 | 反発 | 体重 | 設計寿命 | ||||
| 油脂 | 油脂 | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | 体重 | 時数 | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
詳細な画像
|
LSN - II モデル 14 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル14 ハーモニックドライブ | |||
|
構成要素
|
波発生器 フレックスライン 円形ライン | |||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | |||
|
反発
|
20arcsec未満 | |||
|
平均入力速度
|
3500回転/分 | |||
|
最大入力速度
|
8500回転/分 | |||
|
デザイン の 生活
|
15000時間 | |||
|
モデル
|
14 | |||
|
体重
|
0.39kg | |||
| 保証 | 1 年 | |||
申請
|
|
|
| 産業用ロボット | 医療機器 | ヒュアンノイドロボット |
|
|
|
| オプティカルマシン | 航空宇宙 | 製造システム |
