起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LHT-32-XX-U-IV
製品説明
ハーモニック減速機は,動き制御と機械的な電源伝送に関して,独自のクラスです.
ストレイン・ウェーブ・リデュッサーのギアには,単段での高減速比,逆反応ゼロ,従来のギア列車に匹敵できない高精度などの利点があります.
ストレンドウェーブギアリングは金属の弾力性を利用する.ハーモニック・リデュッサーギアには,波発生器,フレックス・スペライン,円形・スペラインという3つの基本構成要素がある.
方法
フレックススペラインは直径がわずかに小さいし,円形スペラインよりも歯が2本少ない.波発生器の円形形は,Flexsplineの歯が円形線を2つの反対領域で,円形の主要な軸に沿って関わらせる原因です波発生器の180度回転ごとに フレックスライン歯は 円線歯線に対して 逆時計回りに 1歯を進める.波発生器のすべての完全な時計回りの回転は,Flexsplineは,円形スプリンの相対的な元の位置から時計回りの反対に2歯移動の結果
仕様
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許可される最大入力回転速度 (グリース) | 許容される平均入力回転速度 (グリース) | 反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | キロ | 時数 | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
図面

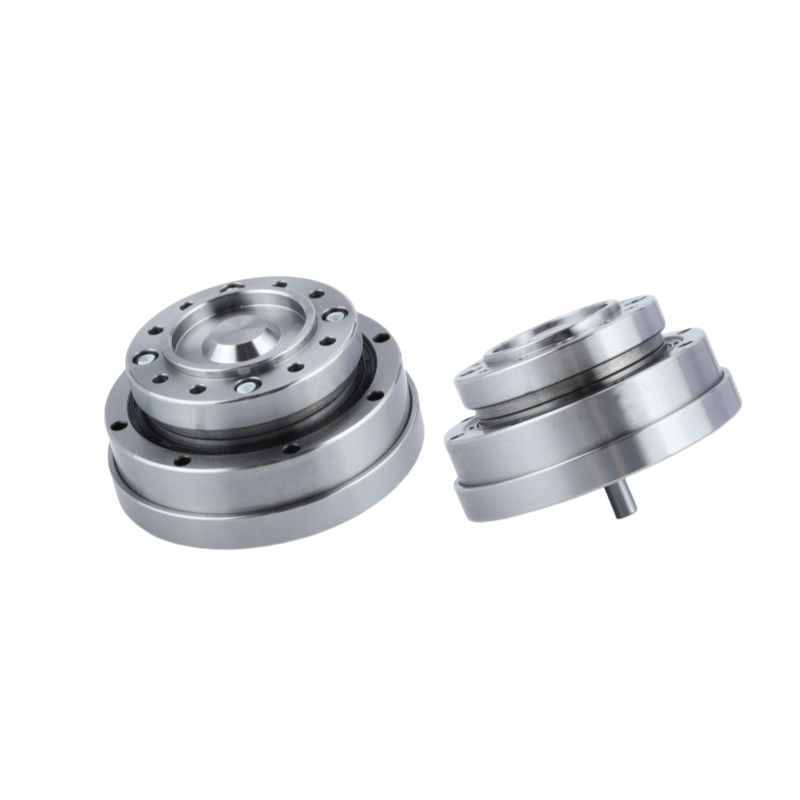

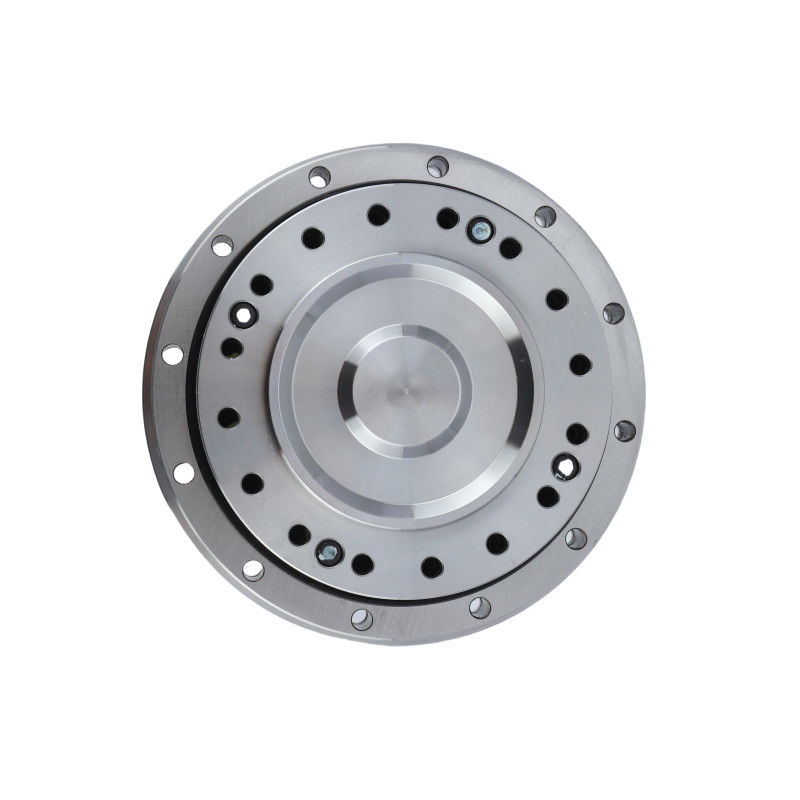

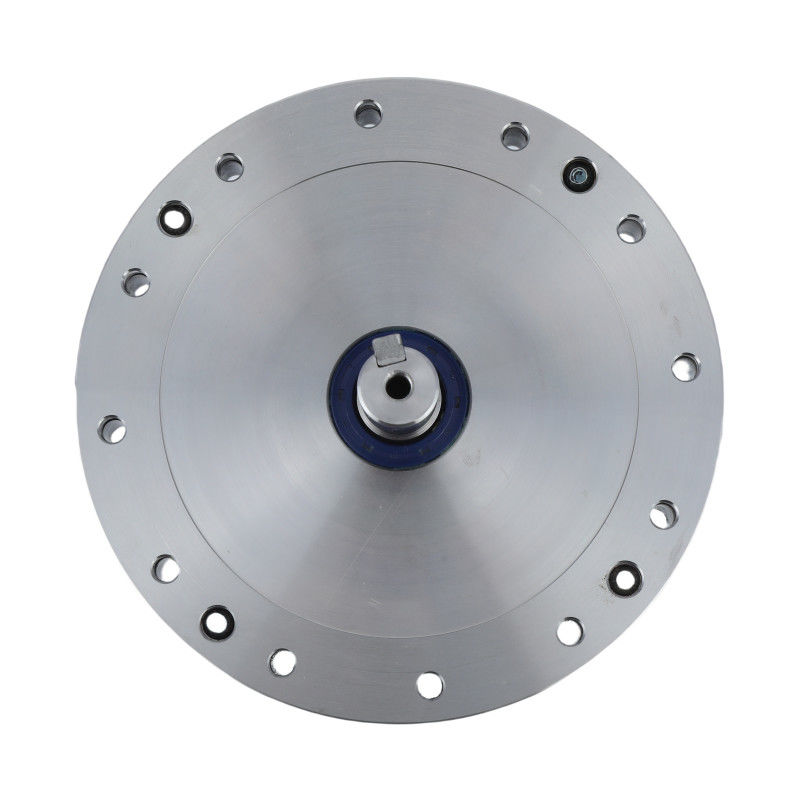

詳細な画像
| LHT - IV モデル 32 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル32 ハーモニックドライブ | ||
|
構成要素
|
波発生器 フレックスライン 円形ライン | ||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
4800回転/分 | ||
|
最大入力速度
|
3500回転/分 | ||
|
デザイン の 生活
|
15000時間 | ||
|
モデル
|
32 | ||
|
体重
|
4kg | ||
| 保証 | 1 年 | ||
申請
|
|
|
| 産業用ロボット | ヒュアンノイドロボット | 半導体 |
問い合わせを直接私たちに送ってください.
