起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:

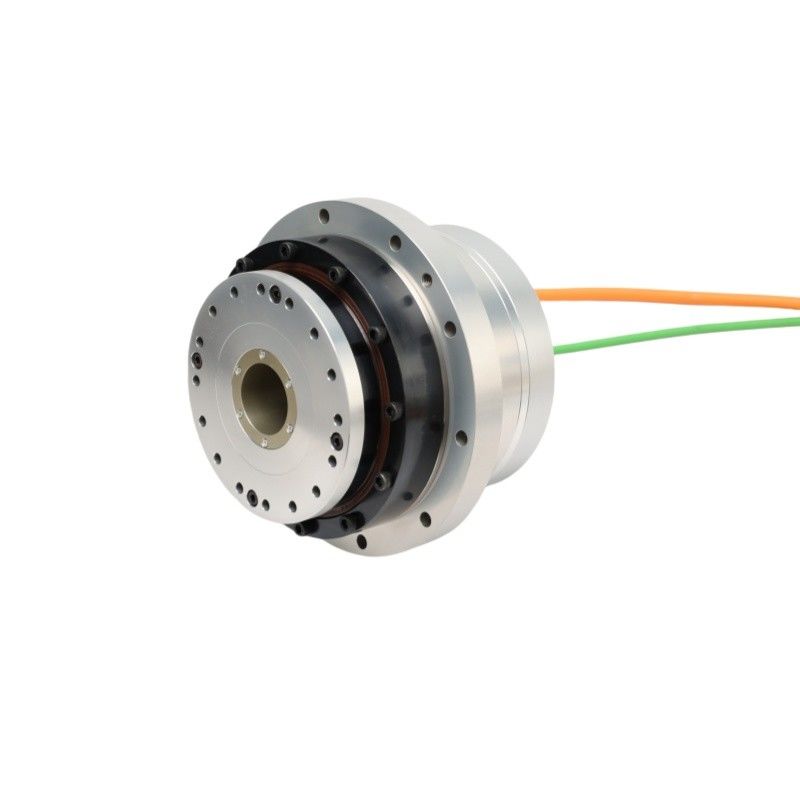

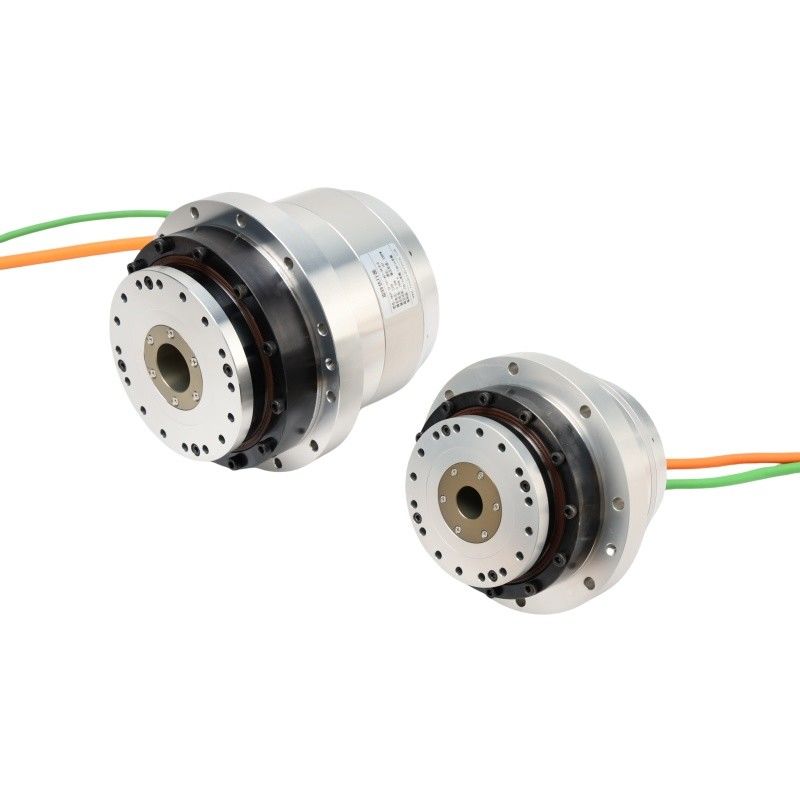

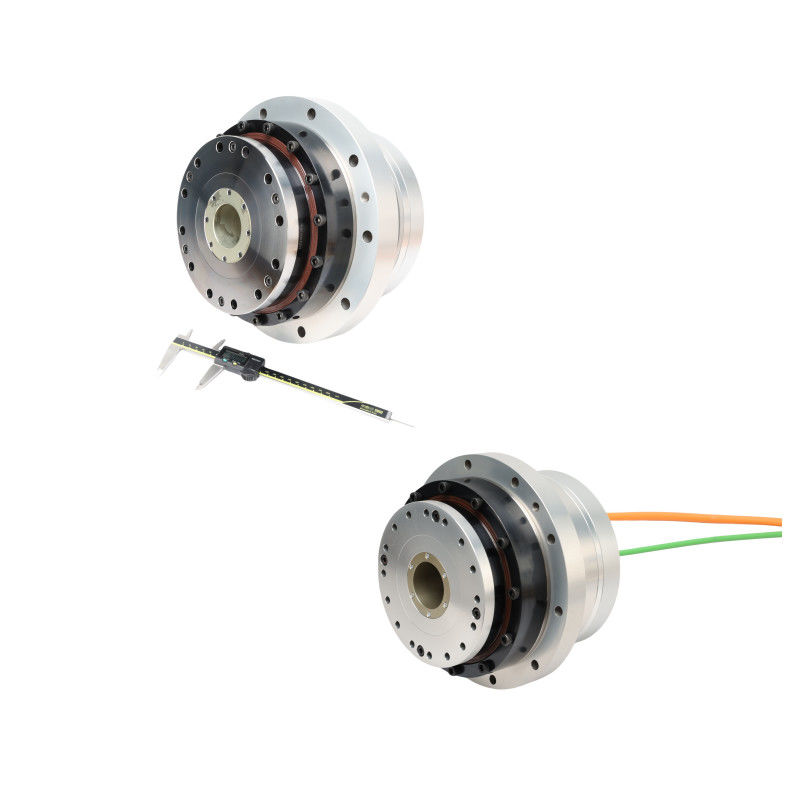

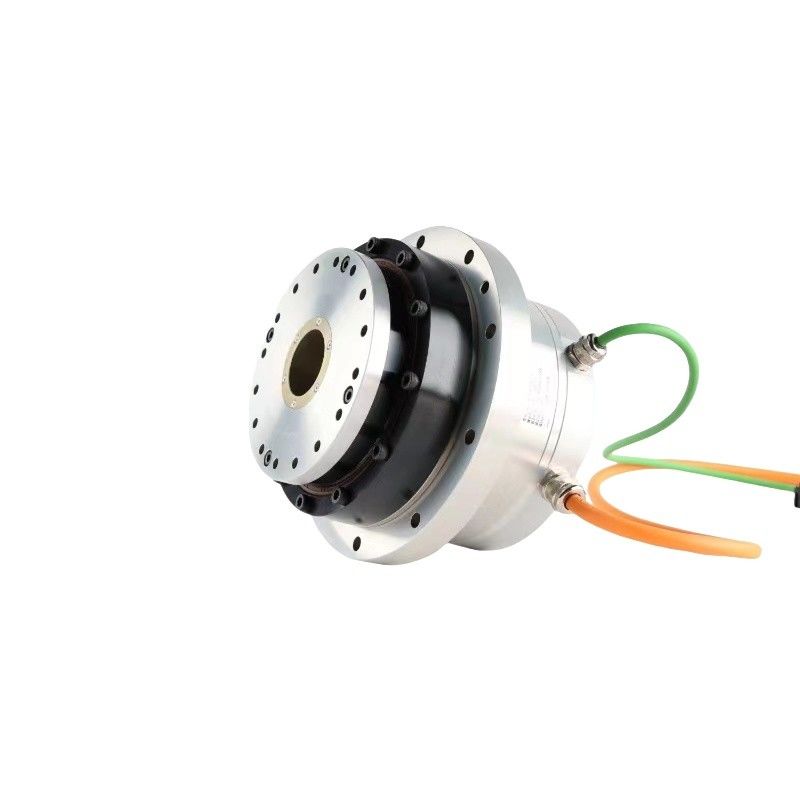

HATFシリーズ サイド出口
製品説明
ロータリーアクチュエータは,幅広い産業で精密かつ制御された回転運動を可能にするために重要な役割を果たし,効率性,信頼性,様々なアプリケーションで機能.
ローータリーアクチュエータは,回転または角運動を供給するために使用される気力シリンダーで,定義された角度を通って振動する動きでストロークを可能にします.耐久性があり,サイズに対して比較的高い力 (トルク) を与えますローータリーアクチュエータは設計を簡素化し,メンテナンスの問題を軽減することができます.
選択の考慮事項:
トルクと速度:アクチュエータの出力トルクと速度をアプリケーションに合わせる.
コントロールオプション:特定のアプリケーションに必要な制御の種類 (手動,気力,水力,電気) を考慮してください.
サイズとマウント空間制限と設置要件との互換性を確保する.
仕様表
| シリーズHAT | 20 | ||||||
| 減量比 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ピークトルク | N·m | 69 | 91 | 102 | 108 | 113 |
| 定数トルク | N·m | 30 | 48 | 58 | 61 | 61 | |
| 最大速度 | rpm | 98 | 62 | 50 | 41 | 31 | |
| 定速 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 最大電流 | 武器 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| 定数電流 | 武器 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| トルク常数 | Nm/アーム | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| 段階抵抗 | オーム 20°C | 6.2 | |||||
| 段階誘導性 | mH | 7.7 | |||||
| バックEMF | Vrms/krpm | 25 | |||||
| 48VDC | ピークトルク | N·m | 69 | 91 | 102 | 108 | 113 |
| 定数トルク | N·m | 39 | 58 | 61 | 61 | 61 | |
| 最大速度 | rpm | 86 | 54 | 44 | 36 | 27 | |
| 定速 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 最大電流 | 武器 | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| 定数電流 | 武器 | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| トルク常数 | Nm/アーム | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| 段階抵抗 | オーム 20°C | 0.4 | |||||
| 段階誘導性 | mH | 0.9 | |||||
| バックEMF | Vrms/krpm | 7.7 | |||||
| 絶対エンコーダー | エコーダタイプ | 絶対エンコーダー | |||||
| 解像度 (単回転) | ほんの少し | 2324ビット | |||||
| モーター マルチターンカウンタ | ほんの少し | 16 | |||||
| 一方向の位置精度 | アークセック | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| 位置位置の精度の再現可能性 | アークセック | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 転覆した硬さ | x104N·m/rad | 24 | |||||
| 扭曲硬さ | x104N·m/rad | 1.8 | 2.3 | ||||
| 慣性瞬間 | ブレーキなし | kg*m2 | 8.8*10^5 | ||||
| ブレーキ付き | kg*m2 | 9.17*10^5 | |||||
| 質量 | ブレーキなし | キロ | 2.4 | ||||
| ブレーキ付き | キロ | 2.96 | |||||
| モーターポール数 | ポール | 16 | |||||
| 環境条件 | 動作温度: 0~40°C 保存温度: -20~60°C 動作湿度/貯蔵湿度:RH 20~80% (凝縮なし) 振動抵抗: 24.5m/s2 (周波数: 10~400Hz) 粉や金属粉,腐食性ガス,燃やす気体,油霧,その他の室内使用は禁止 標高1000m以下 |
||||||
| モーター隔熱 | 隔熱抵抗: 100MΩ (DC500V) 以上 | ||||||
| 介電電強度 AC1500V/ 1分 | |||||||
| 隔熱クラス:F | |||||||
| 保護 の 程度 | 完全に閉ざされた自己冷却型 (IP65) | ||||||
