起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:

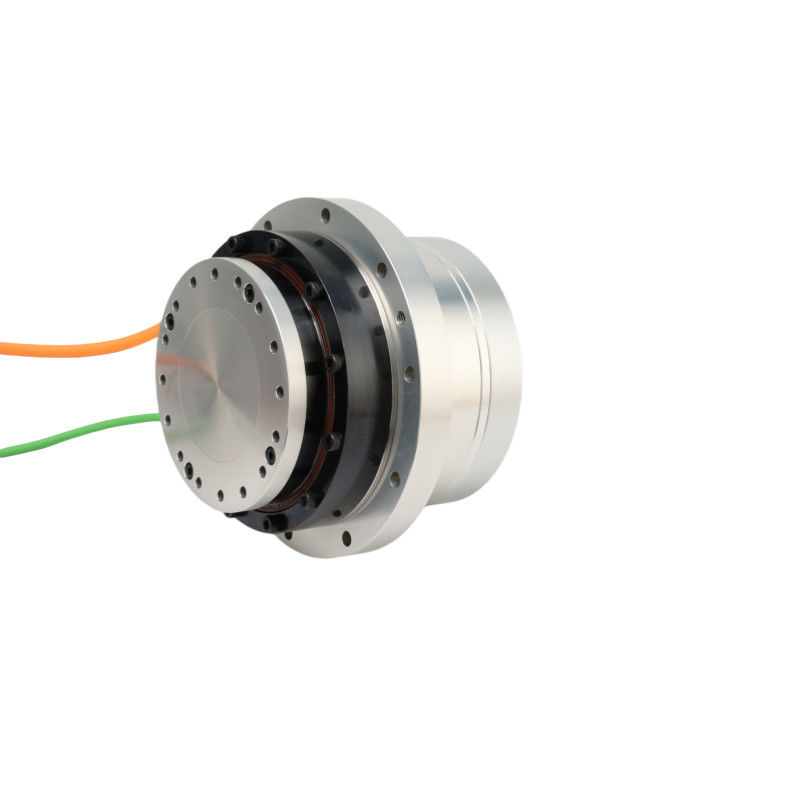

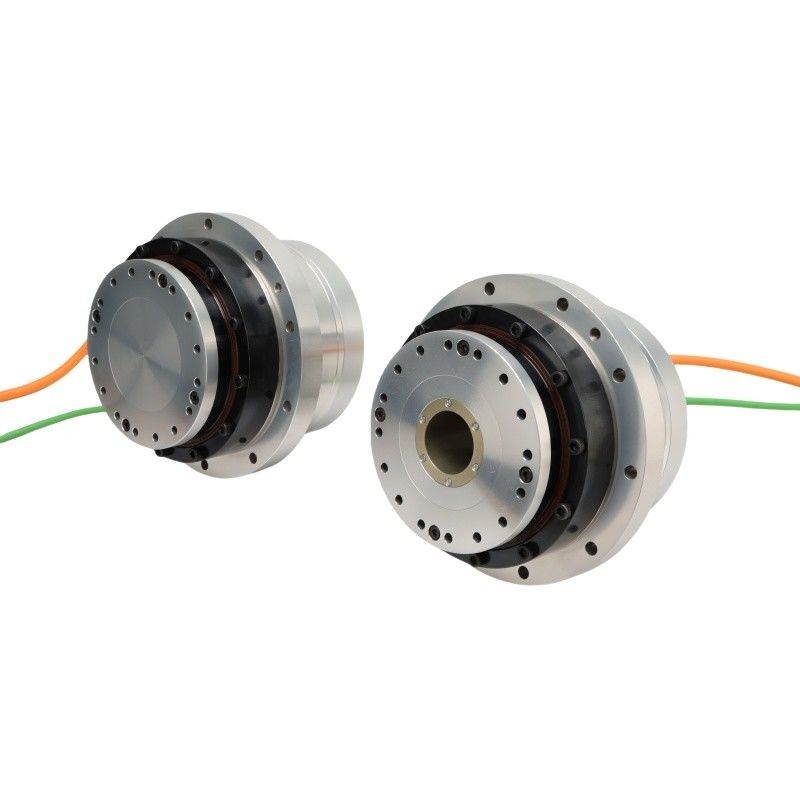

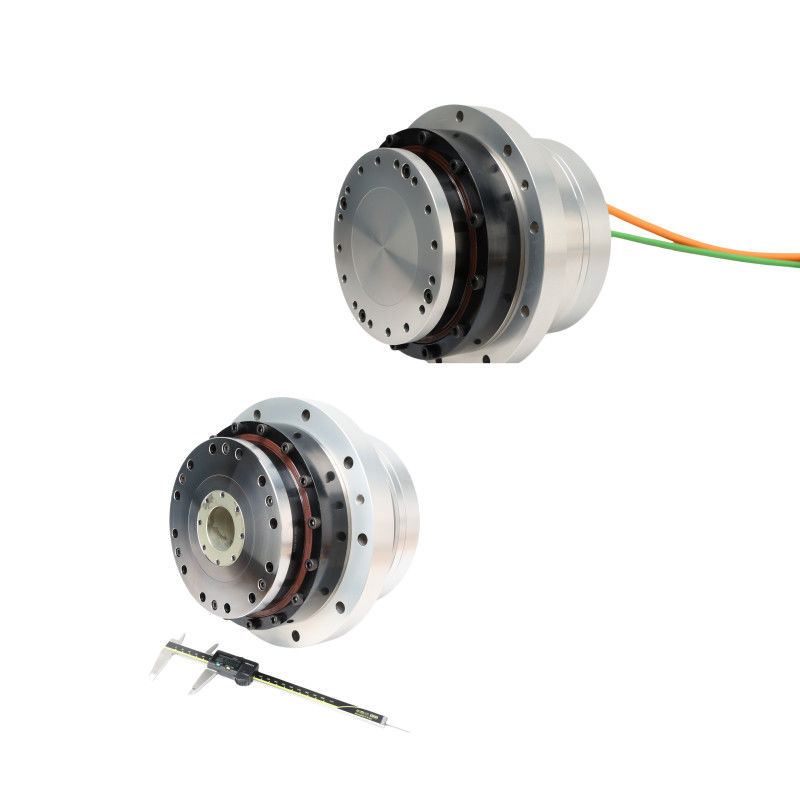

側出口 HASFシリーズ フレンジ付き回転アクチュエータ
製品説明
ローータリーアクチュエーターは,中心軸の回転運動またはトルクを生成するように設計された機械装置である.
ローータリーアクチュエータは,流体または電気エネルギーをローータリーモーションまたはトルクに変換する能力により,さまざまな産業で広く適用されています.ロボットアームのような産業自動化で一般的に使用されています輸送機と物流処理,送電システムと包装機械.
ロータリーアクチュエータの用途
産業自動化ロボット,コンベヤー,包装機械,その他の自動システムで使用されます
航空宇宙:飛行制御面,着陸車輪,衛星位置付けにおいて 極めて重要です.
自動車:補助ステアリング,ガソリン制御,トランスミッションシステム
エネルギーと公共事業:バルブ操作 太陽追跡システム
医療・医療:診断機器,外科ロボット
消費電子機器:カメラ スマートフォン ゲームコンソール
仕様表
| シリーズ HAS | 32 | ||||||
| 減量比 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ピークトルク | N·m | 250 | 376 | 441 | 436 | 459 |
| 定数トルク | N·m | 90 | 150 | 190 | 230 | 267 | |
| 最大速度 | rpm | 75 | 47 | 38 | 31 | 24 | |
| 定速 | rpm | 45 | 28 | 23 | 19 | 14 | |
| 最大電流 | 武器 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | |
| 定数電流 | 武器 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | |
| トルク常数 | Nm/アーム | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | |
| 段階抵抗 | オーム 20°C | 2.1 | |||||
| 段階誘導性 | mH | 12 | |||||
| バックEMF | Vrms/krpm | 52.5 | |||||
| 48VDC | ピークトルク | N·m | 250 | 376 | 411 | 436 | 459 |
| 定数トルク | N·m | 90 | 145 | 180 | 215 | 267 | |
| 最大速度 | rpm | 53 | 33 | 27 | 22 | 17 | |
| 定速 | rpm | 45 | 28 | 23 | 19 | 14 | |
| 最大電流 | 武器 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | |
| 定数電流 | 武器 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | |
| トルク常数 | Nm/アーム | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | |
| 段階抵抗 | オーム 20°C | 0.2 | |||||
| 段階誘導性 | mH | 0.4 | |||||
| バックEMF | Vrms/krpm | 12.57 | |||||
| 絶対エンコーダー | エコーダタイプ | 絶対エンコーダー | |||||
| 解像度 (単回転) | ほんの少し | 2324ビット | |||||
| モーター マルチターンカウンタ | ほんの少し | 16 | |||||
| 一方向の位置精度 | アークセック | ≤65 | ≤60 | ≤55 | ≤45 | ≤45 | |
| 位置位置の精度の再現可能性 | アークセック | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 転覆した硬さ | x104N·m/rad | 95 | |||||
| 扭曲硬さ | x104N·m/rad | 7.6 | 9.9 | ||||
| 慣性瞬間 | ブレーキなし | kg*m2 | 8.3*10^4 | ||||
| ブレーキ付き | kg*m2 | 1.04*10^-3 | |||||
| 質量 | ブレーキなし | キロ | 7.4 | ||||
| ブレーキ付き | キロ | 8.7 | |||||
| モーターポール数 | ポール | 16 | |||||
| 環境条件 | 動作温度: 0~40°C 保存温度: -20~60°C 動作湿度/貯蔵湿度:RH 20~80% (凝縮なし) 振動抵抗: 24.5m/s2 (周波数: 10~400Hz) 粉や金属粉,腐食性ガス,燃やす気体,油霧,その他の室内使用は禁止 標高1000m以下 |
||||||
| モーター隔熱 | 隔熱抵抗: 100MΩ (DC500V) 以上 | ||||||
| 介電電強度 AC1500V/ 1分 | |||||||
| 隔熱クラス:F | |||||||
| 保護 の 程度 | 完全に閉ざされた自己冷却型 (IP65) | ||||||
