起源の場所:
江苏,中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
側出口 HASFシリーズ フレンジ付き回転アクチュエータ

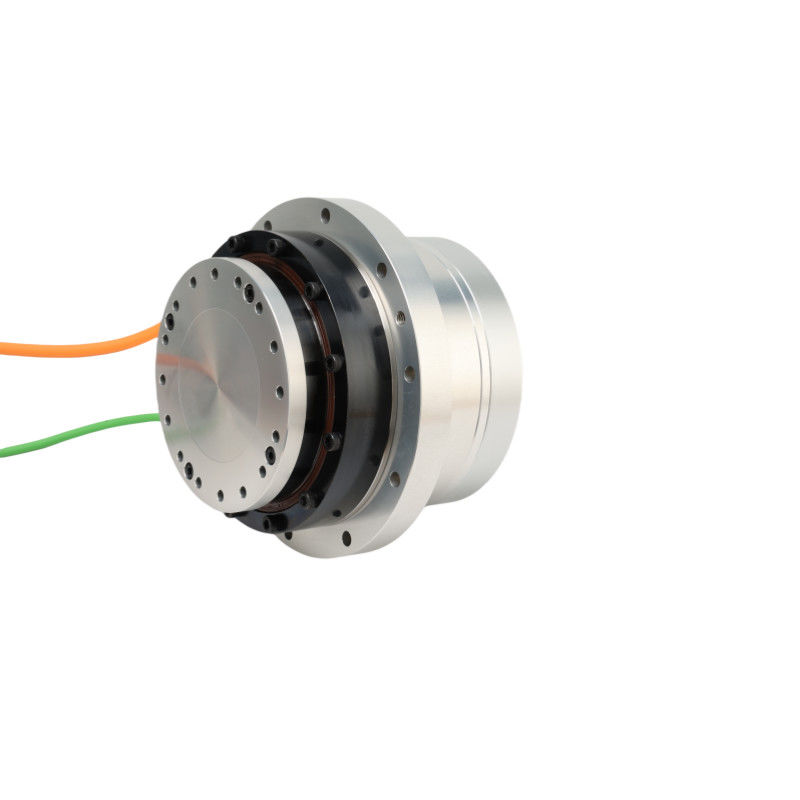

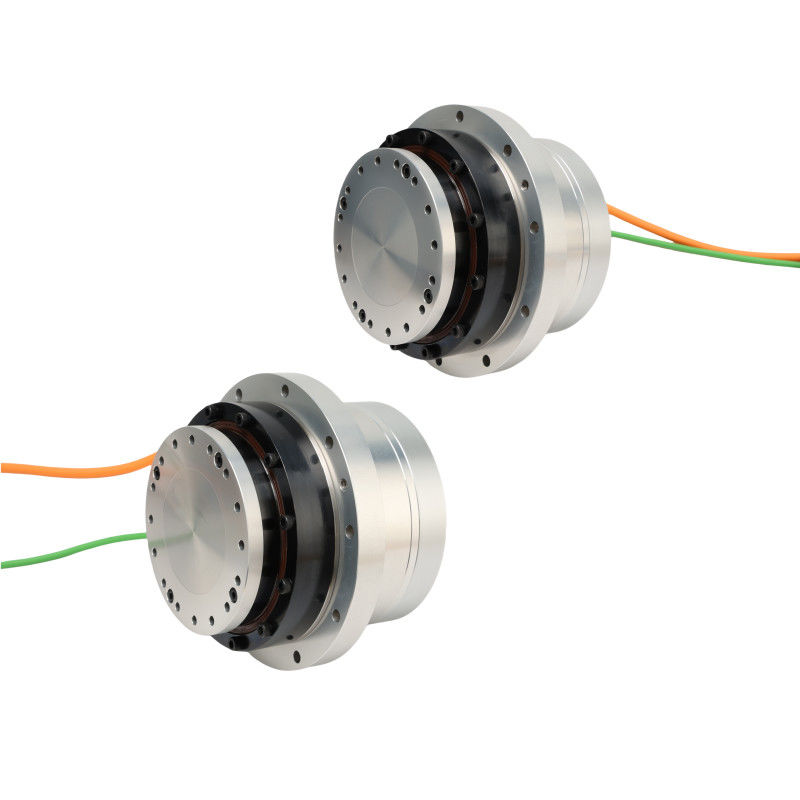

高精度・高トルク 固形シャフト HASFシリーズ 20型 フレンジ式ローータリーアクチュエータ
ローータリーアクチュエータは,中心軸の周りに回転運動またはトルクを生成するように設計された機械装置である.それらは様々な産業,自動車,航空宇宙,制御回転運動が必要な他の用途.
産業自動化
1ロボットアーム:ロータリーアクチュエーターは,組み立てライン,ピックアンドプレース操作,および他の自動化された作業に使用されるロボットアームおよび操作機の不可欠な部品です.
2輸送機と材料処理: 輸送機,分類機,および材料処理機器の回転運動を制御するアクチュエータ.
3梱包機械:アクチュエータは,密封,ラベル付け,詰め込みなどのタスクのために梱包機械の回転運動を容易にする.
自動車産業
1ステアリングシステム:電動および水力回転アクチュエータは,ステアリング制御を支援するために電気パワーステアリングシステム (EPS) および水力パワーステアリングシステム (HPS) で使用されます.
2スロットル制御:アクチュエータは,現代のエンジンのスロットルバル位置を制御するために使用され,エンジンの速度と出力量を正確に制御することを保証します.
3トランスミッションシステム:ロータリーアクチュエータは,自動化マニュアルトランスミッション (AMT) やダブルクラッチトランスミッション (DCT) で,ギアシフトを容易にするために使用されます.
エネルギーと公共事業:
1バルブアクチュエーション:ローટરીアクチュエーターは,流量,圧力,流体方向を調節するために,パイプライン,プロセス産業,およびユーティリティのバルブを制御します.
2再生可能エネルギー:アクチュエータは,太陽電池を太陽に向かって方向付け,最適なエネルギー収集のために太陽電池追跡システムで使用されます.
医療・医療:
1診断装置: ローータリーアクチュエータは,画像構成要素の正確な位置付けと移動のために,CTスキャナーやMRIマシンなどの医療機器で使用されます.
2外科ロボット:アクチュエータは,外科ロボットシステムにおける正確な動きと制御を可能にし,外科手術の精度と最小限の侵入を高めます.
| シリーズ HAS | 20 | ||||||
| 減量比 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ピークトルク | N·m | 69 | 91 | 102 | 108 | 113 |
| 定数トルク | N·m | 30 | 48 | 58 | 61 | 61 | |
| 最大速度 | rpm | 98 | 62 | 50 | 41 | 31 | |
| 定速 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 最大電流 | 武器 | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| 定数電流 | 武器 | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| トルク常数 | Nm/アーム | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| 段階抵抗 | オーム 20°C | 6.2 | |||||
| 段階誘導性 | mH | 7.7 | |||||
| バックEMF | Vrms/krpm | 25 | |||||
| 48VDC | ピークトルク | N·m | 69 | 91 | 102 | 108 | 113 |
| 定数トルク | N·m | 39 | 58 | 61 | 61 | 61 | |
| 最大速度 | rpm | 86 | 54 | 44 | 36 | 27 | |
| 定速 | rpm | 51 | 32 | 26 | 21 | 16 | |
| 最大電流 | 武器 | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| 定数電流 | 武器 | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| トルク常数 | Nm/アーム | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| 段階抵抗 | オーム 20°C | 0.4 | |||||
| 段階誘導性 | mH | 0.9 | |||||
| バックEMF | Vrms/krpm | 7.7 | |||||
| 絶対エンコーダー | エコーダタイプ | 絶対エンコーダー | |||||
| 解像度 (単回転) | ほんの少し | 2324ビット | |||||
| モーター マルチターンカウンタ | ほんの少し | 16 | |||||
| 一方向の位置精度 | アークセック | ≤75 | ≤75 | ≤60 | ≤50 | ≤50 | |
| 位置位置の精度の再現可能性 | アークセック | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 転覆した硬さ | x104N·m/rad | 24 | |||||
| 扭曲硬さ | x104N·m/rad | 1.8 | 2.3 | ||||
| 慣性瞬間 | ブレーキなし | kg*m2 | 8.8*10^5 | ||||
| ブレーキ付き | kg*m2 | 9.17*10^5 | |||||
| 質量 | ブレーキなし | キロ | 2.4 | ||||
| ブレーキ付き | キロ | 2.96 | |||||
| モーターポール数 | ポール | 16 | |||||
| 環境条件 | 動作温度: 0~40°C 保存温度: -20~60°C 動作湿度/貯蔵湿度:RH 20~80% (凝縮なし) 振動抵抗: 24.5m/s2 (周波数: 10~400Hz) 粉や金属粉,腐食性ガス,燃やす気体,油霧,その他の室内使用は禁止 標高1000m以下 |
||||||
| モーター隔熱 | 隔熱抵抗: 100MΩ (DC500V) 以上 | ||||||
| 介電電強度 AC1500V/ 1分 | |||||||
| 隔熱クラス:F | |||||||
| 保護 の 程度 | 完全に閉ざされた自己冷却型 (IP65) | ||||||
