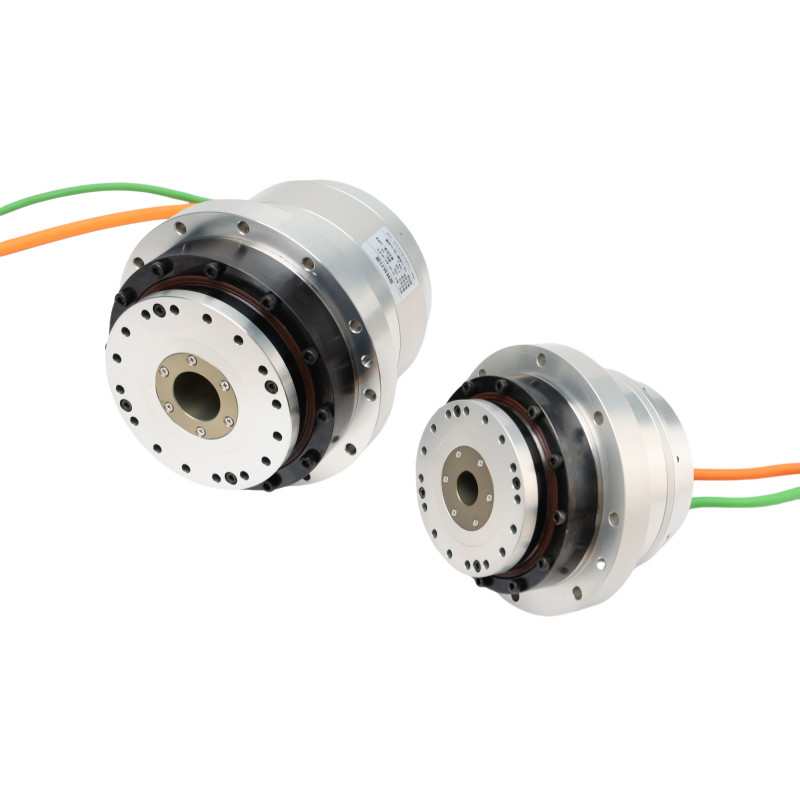

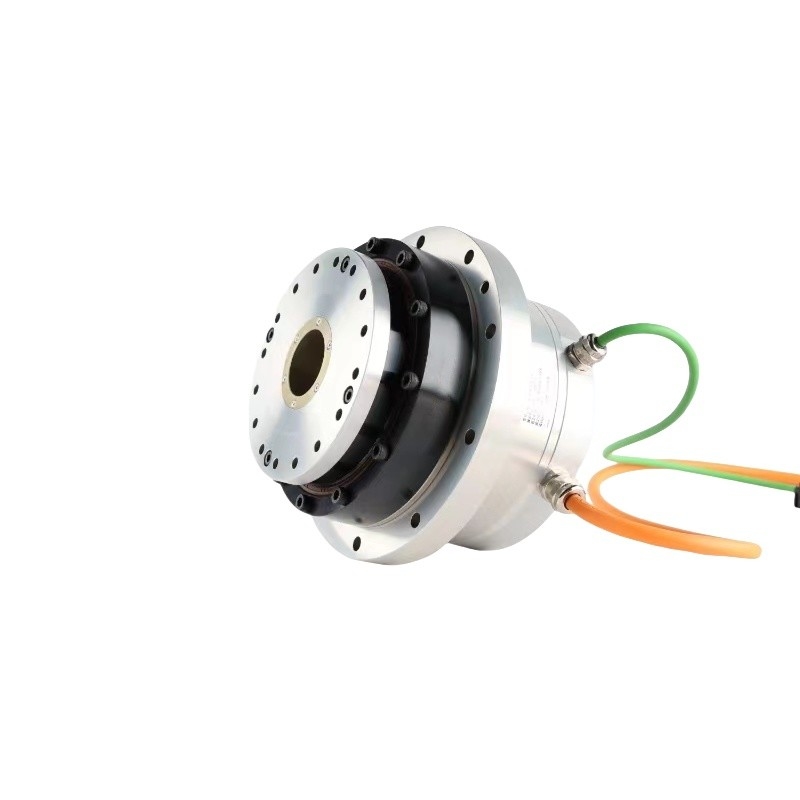

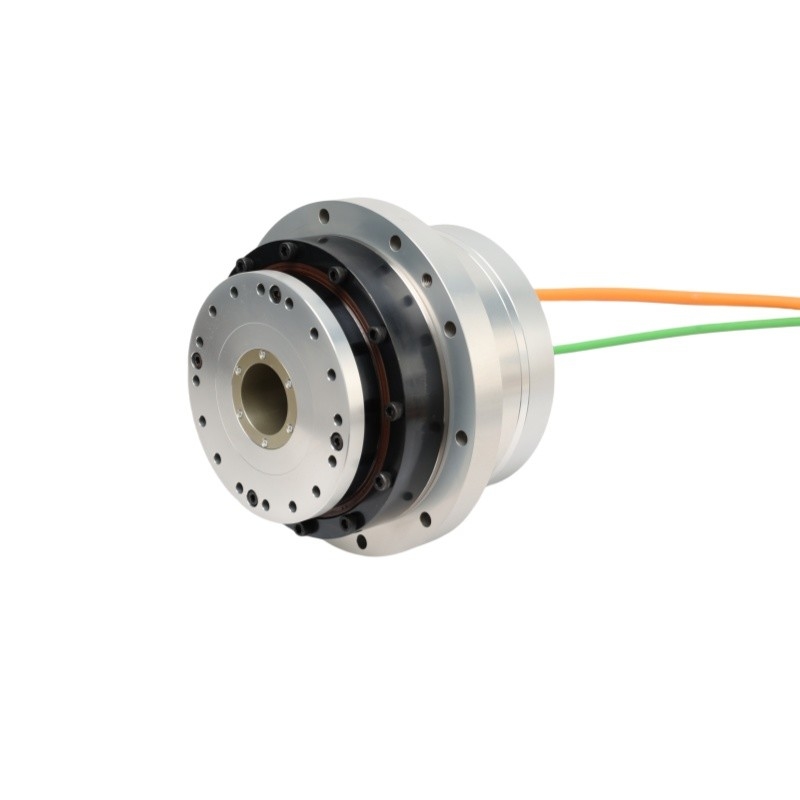

大きい空洞シャフト HAMF
レーザー切削機械のためのHATFシリーズロータリーアクチュエーター
ローータリーアクチュエータ (rotary actuator) とは,電気エネルギーをローータリーまたは振動運動に変換するために使用される電気,流体駆動,または手動装置である.これらのアクチュエータは主に,圧縮空気や電力のようなユーティリティへのアクセシビリティがアクチュエータを選択する上で重要な役割を果たす手動または自動バルブ操作に使用されます..
このタイプのアクチュエータは,直線式アクチュエータとは異なる.直線式アクチュエータは,回転の反対で電力を伝達するために直線運動を使用する.しかし,ローターアクチュエータが線形アクチュエータを形成する装置に接続されているこれらのアクチュエータは,移動式水力装置,航空機,および運動制御システムで使用されます.
高精度: 絶対定位精度は10弧秒 (0.0028度) まで.
大トルク: サイズが小さく,トルクが大きい.出力トルクが800Nmまで.
空洞穴: ケーブル,ガスキャンプ,レーザービーム等を簡単に通過させるための大きな開口の内部スレッドホール
長寿: 精度は20,000時間以上使用した後も変わらない.
反対反応はゼロ負の反応なしの ハーモニックドライブ
統合: 統合されたストレッチ・ウェーブギア ハーモニック・リデュッサー,トルクモーター,電磁ブレーキ,エンコーダー,ドライバー
迅速な対応: 優れたダイナミックレスポンス性能;レーザー処理と自動化機器に最適です.
低振動: 振動と騒音が非常に低く,半導体や医療画像機器などのアプリケーションに最適です.
高い保護基準: IP67 保護レベルまで
メンテナンスなし: 定期的なメンテナンスの必要がない. 油脂の交換など必要ない.
| シリーズHAMF | 25 | 32 | 40 | ||||||||||||||
| 減量比 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ピークトルク | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| 定数トルク | N·m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| 最大速度 | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| 定速 | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| 最大電流 | 武器 | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| 定数電流 | 武器 | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| トルク常数 | Nm/アーム | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| 段階抵抗 | オーム 20°C | 3.55 | 2.1 | 2 | |||||||||||||
| 段階誘導性 | mH | 10 | 12 | 6 | |||||||||||||
| バックEMF | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | ピークトルク | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| 定数トルク | N·m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| 最大速度 | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| 定速 | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| 最大電流 | 武器 | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| 定数電流 | 武器 | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| トルク常数 | Nm/アーム | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| 段階抵抗 | オーム 20°C | 0.13 | 0.2 | 0.074 | |||||||||||||
| 段階誘導性 | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| バックEMF | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| 絶対エンコーダー | エコーダタイプ | 絶対エンコーダー | |||||||||||||||
| 解像度 (単回転) | ほんの少し | 2324ビット | 23ビット | ||||||||||||||
| モーター マルチターンカウンタ | ほんの少し | 16 | |||||||||||||||
| 一方向の位置精度 | アークセック | ≤70 | ≤60 | ≤60 | ≤50 | ≤50 | ≤65 | ≤60 | ≤55 | ≤45 | ≤45 | ≤60 | ≤60 | ≤50 | ≤45 | ≤45 | |
| 位置位置の精度の再現可能性 | アークセック | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| 転覆した硬さ | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| 扭曲硬さ | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| 慣性瞬間 | ブレーキなし | kg*m2 | 2.3*10^4 | 8.03*10^4 | 1.72*10^-3 | ||||||||||||
| 質量 | ブレーキなし | キロ | 3.7 | 6.68 | 12.2 | ||||||||||||
| モーターポール数 | ポール | 16 | |||||||||||||||
| 環境条件 | 動作温度: 0~40°C 保存温度: -20~60°C 動作湿度/貯蔵湿度:RH 20~80% (凝縮なし) 振動抵抗: 24.5m/s2 (周波数: 10~400Hz) 粉や金属粉,腐食性ガス,燃やす気体,油霧,その他の室内使用は禁止 標高1000m以下 |
||||||||||||||||
| モーター隔熱 | 断熱抵抗: 100MΩ (DC500V) 以上 | ||||||||||||||||
| 介電電強度 AC1500V/ 1分 | |||||||||||||||||
| 隔熱クラス:F | |||||||||||||||||
| 保護 の 程度 | 完全に閉ざされた自己冷却型 (IP65) | ||||||||||||||||
