起源の場所:
中国
ブランド名:
Giant Precision
証明:
ISO9001
モデル番号:
LHT-14-XX-U-IV
高トルク容量シールされたハーモニックギア
製品説明
ストレイン・ウェーブ・リデュッサーは 制御可能な弾性変形波を 柔軟なギアで発生させる 波発生器に依存して 運動と電力の伝送を実現する 伝送の種類ですハーモニック・リデューサーは,アメリカとソビエト連邦の月探査時代に生まれた.主に航空宇宙機関が緊急に必要とする 低圧構造,軽量,小サイズ,大きな減速率の減速機を解決するため高い伝送効率と高い伝送精度.
 |
特徴 1高精度と繰り返し性:正確な位置付けと制御を必要とするアプリケーションにとって不可欠です. 2コンパクト サイズ: 空間を節約し,よりコンパクトで軽量なデザインを可能にします. 3高トルク対重量比: 重要重量なしで強力なトルク出力を提供します. 4耐用性:歯のロールコンタクトにより,耐用性を最小限に抑え,駆動の寿命を延長します. 5滑らかな操作: 滑らかで一貫した動きを提供し,繊細な作業に最適です. |
仕様
| モデル | 減量比 | 2000r/min 入力時のノーマルトルク | 開始および停止時の最大可用トルク | 平均負荷トークの最大許容値 | 許容される最大瞬時のトルク | 許可される最大入力回転速度 (グリース) | 許容される平均入力回転速度 (グリース) | 反発 | 体重 | 設計寿命 | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | アークセック | キロ | 時数 | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
図面

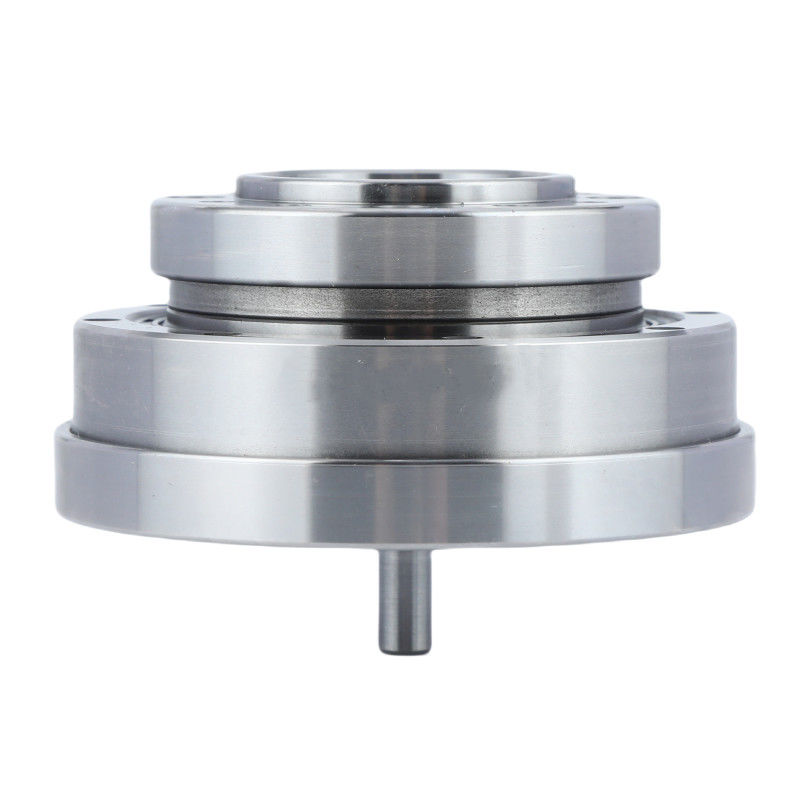

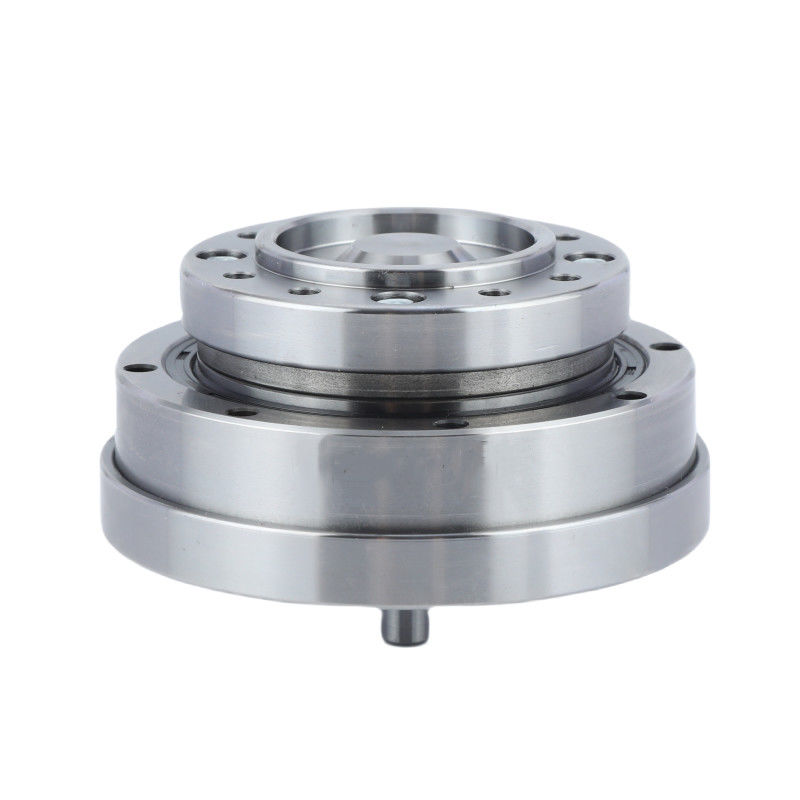

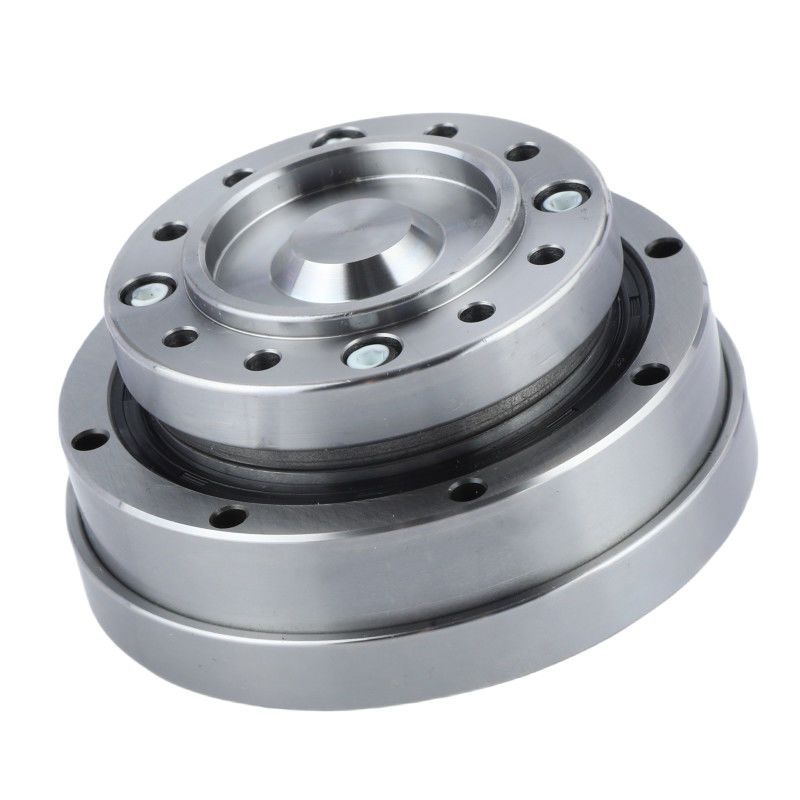

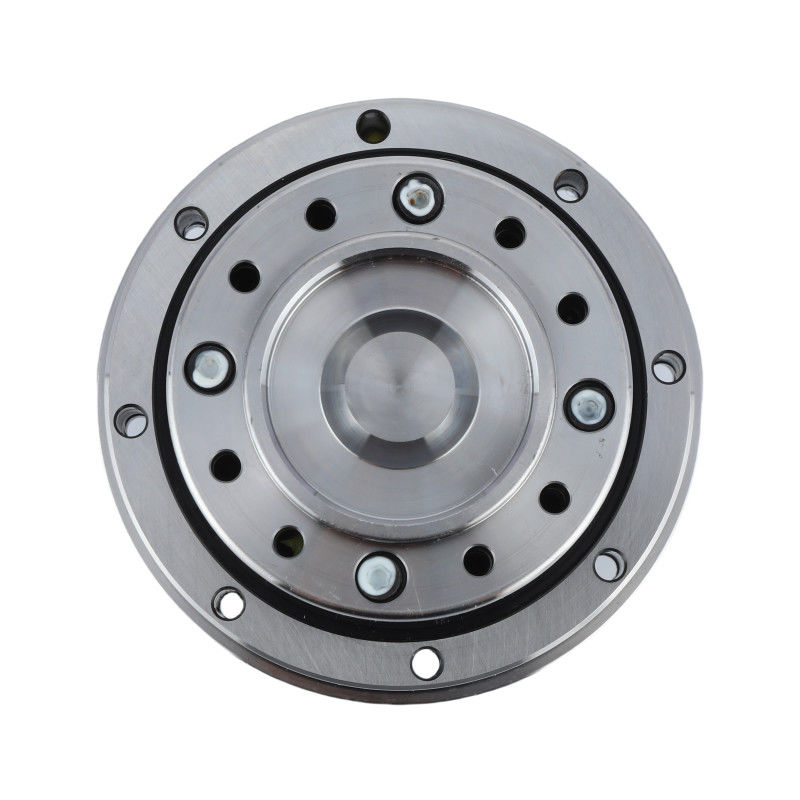

詳細な画像
| LHT - IV モデル 14 ハーモニックギアユニットの主要属性 | |||
| 製品 | モデル14 ハーモニックドライブ | ||
|
構成要素
|
波発生器 フレックスライン 円形ライン | ||
|
減量比
|
50:180歳1100: オーケー1120: オーケー1 | ||
|
反発
|
20arcsec未満 | ||
|
平均入力速度
|
8500回転/分 | ||
|
最大入力速度
|
3500回転/分 | ||
|
デザイン の 生活
|
15000時間 | ||
|
モデル
|
14 | ||
|
体重
|
0.66kg | ||
| 保証 | 1 年 | ||
申請
|
|
|
| 産業用ロボット | 医療機器 | ヒュアンノイドロボット |
|
|
|
| 航空宇宙 | 製造システム | 半導体システム |
問い合わせを直接私たちに送ってください.
